二、常用xtras的使用

1、quickdraw 3d xtras

quickdraw 3d xtras可以在authorware中插入quickdraw 3d文件，3dm文件可以由3d軟件輸出（chem3d可以直接輸出分子模型）。

新建一個authorware文件，在流程線上點擊鼠標來指定插入q3d的位置，然后選擇【insert】菜單下的【threed】/【quickdraw 3d model】，系統彈出一個對話框，讓你指定q3d文件的位置，確定之后，就完成了一個quickdraw 3d文件的插入。

插入一個q3d可以選擇把文件存儲到外部，或者復選【import geometry only】，導入模型的部分，而將貼圖過濾掉，在authorware中指定紋理貼圖來得到效果。

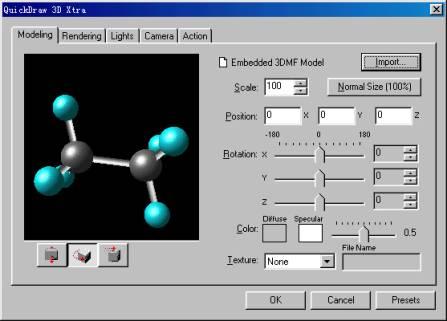

打開quickdraw 3d的屬性對話框，【modeling】中指定了模型的一些屬性：

【scale】初始化模型的比例

【position】初始化模型的位置

【rotation】初始化模型的角度

【color】 diffuse color是物體表面的顏色，specular color是從物體表面反射掉的光的顏色，在復選【 import geometry only】的時候才有效。

【texture】使用默認的紋理，或指定紋理貼圖的位置，可以使用的紋理文件類型有:位圖文件、quicktime movie文件、word的rtf文件。在file對話框里填入文件的路徑，如：c:/windows/desktop/authorware templess/1.bmp，也可以寫入相對路徑，如：1.bmp，這時需要把貼圖文件放到authorware文件的同一個目錄下。
