CAXA零件設計軟件自帶的元素模塊在同類軟件中，可以說是名列前茅，數量多且齊全，使用方便。這里介紹如何使用該軟件自帶的元素模塊直接創建型腔特征。

軟件名稱：caxa2015電子圖板 簡體中文官方正式版軟件大?。?66.7MB更新時間：2015-01-26

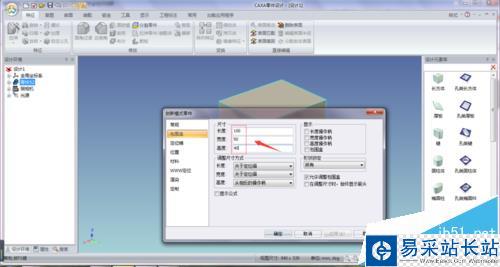

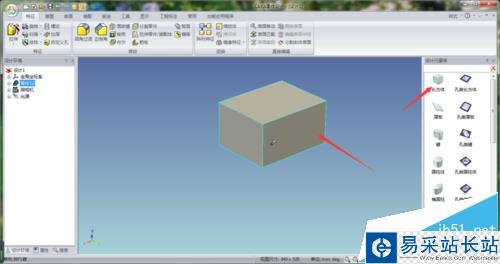

1、打開CAXA零件設計軟件，這里隨意選擇右側的一個長方體元素拖動到繪圖區域。選中圖形，單擊右鍵，選擇屬性，在包圍盒欄設定長方體特征數據。如圖所示。

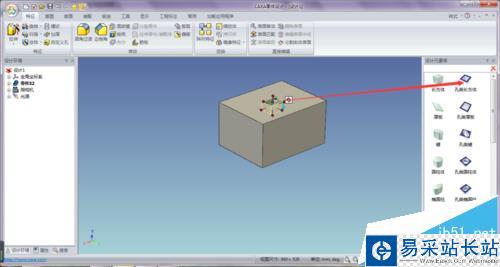

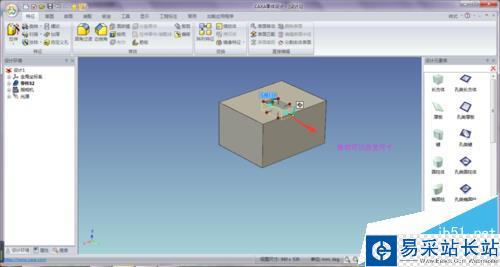

2、完成了長方體的創建，再選中右側的腔體元素拖動到長方體頂平面中心，如圖。將鼠標放到腔體邊沿，會出現一個手形，按住左鍵拖動，可以擴大或縮小腔體尺寸。

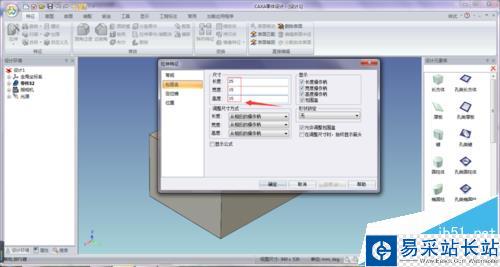

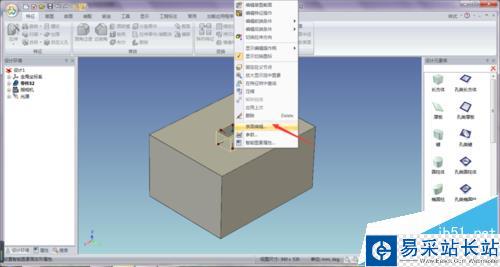

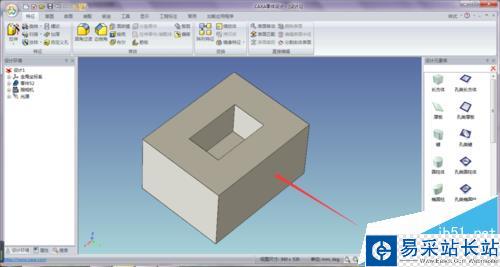

3、單擊右鍵，選擇編輯表面，進入腔體尺寸的編輯，在包圍盒欄可以設置腔體的長、寬、高，完成后效果如圖所示。

注意事項：

元素模塊其實就是把圖形模塊化了，也是通過拉伸等特征完成的。
