CAXA制造工程師在數控加工方面和MasterCAM很類似，編程設置比較容易理解，而且它的掃描線加工出來非常漂亮，很適合我們國內人的思維。這里以前面繪制的五角星為例講述一下該軟件中掃描線加工的技巧。

軟件名稱：caxa2015電子圖板 簡體中文官方正式版軟件大小：966.7MB更新時間：2015-01-26

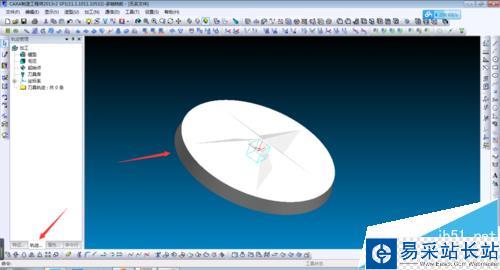

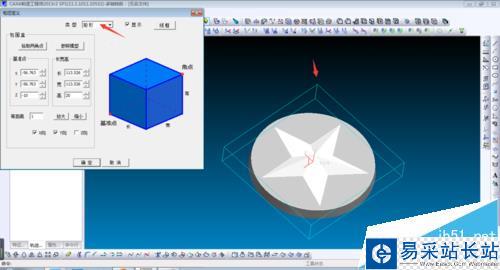

1、首先打開模型文件，這里以前面繪制的曲面五角星為對象。將設計樹調整到軌跡欄。設置工作毛坯形狀和大小，這里直接參照模型，形狀為矩形，如圖所示。

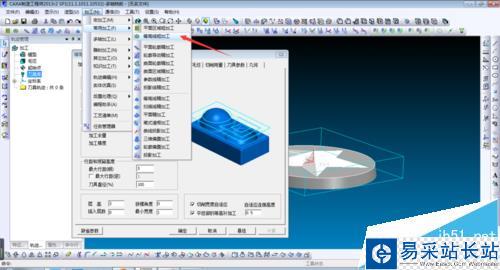

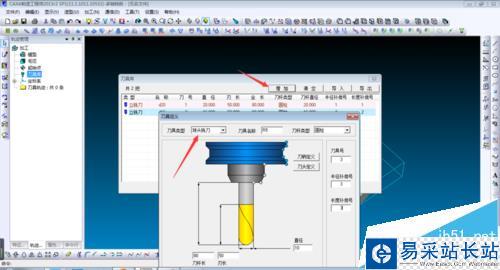

2、接著創建需要使用的刀具，進入刀具庫管理，創建一把D16的平底刀和一把R3的球刀，各設置如圖。完成后點擊加工/常用加工/等高線粗加工，進入等高線粗加工參數設置頁面。

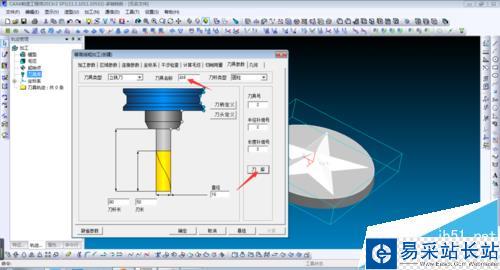

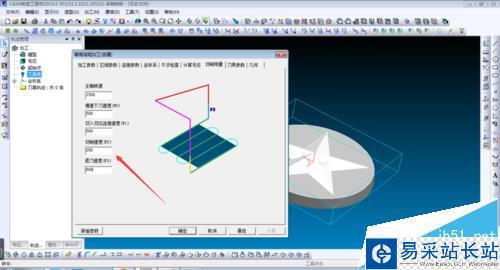

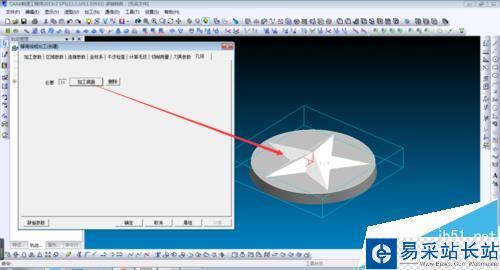

3、選擇刀具，在刀庫中選擇前面創建的D16的平底刀。接著設置切削參數，指定主軸轉速和刀具切削及退刀速度，具體參數如圖。再選擇幾何加工曲面，全選零件模型。

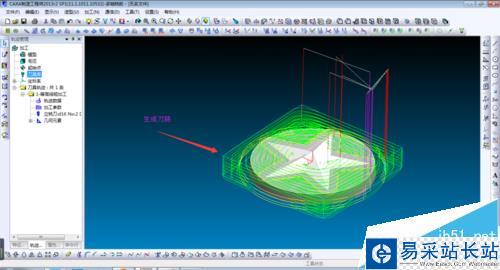

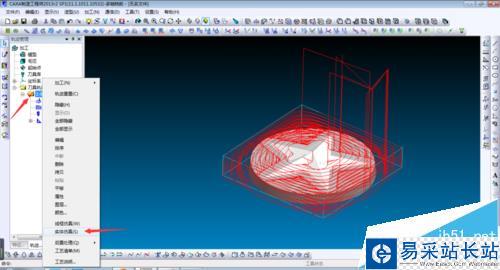

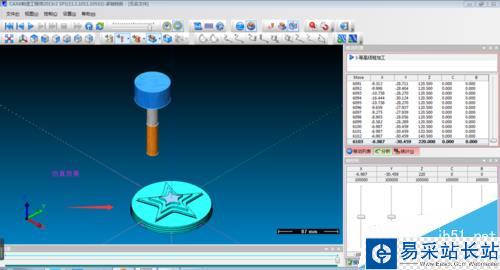

4、完成設置后確定生成刀路如圖，選擇該刀具軌跡，點擊右鍵，選擇實體仿真，進入實體仿真界面，點擊開始，進行模擬加工，最后加工效果如圖。
