圖形繪制是CAD加工的基礎，CAXA制造工程師提供了功能齊全的繪圖命令，利用這些命令，可以方便、迅速、準確的完成零件圖樣的繪制和編輯。這里主要介紹在該軟件中創建鼠標模型的技巧，如下圖。

軟件名稱：caxa2015電子圖板 簡體中文官方正式版軟件大小：966.7MB更新時間：2015-01-26

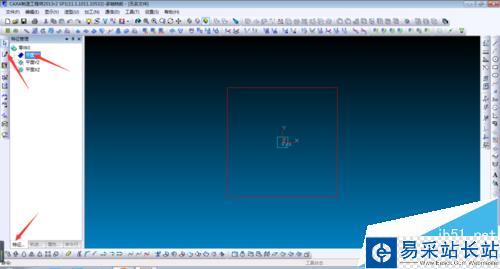

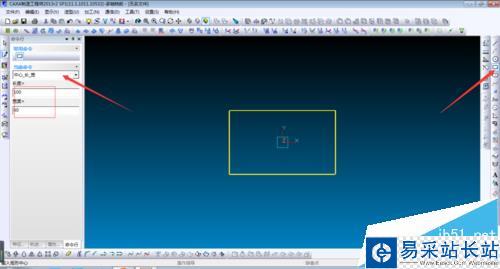

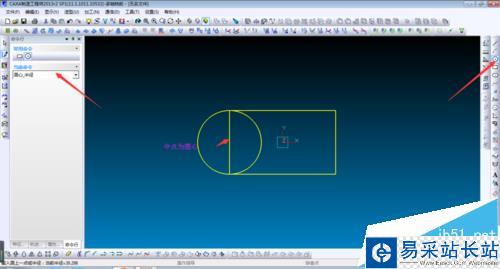

1、首先打開CAXA制造工程師，進入特征欄，選擇XY平面，點擊進入草圖，選擇矩形繪制，使用方法為中心和長度，繪制一個如圖所示的矩形。

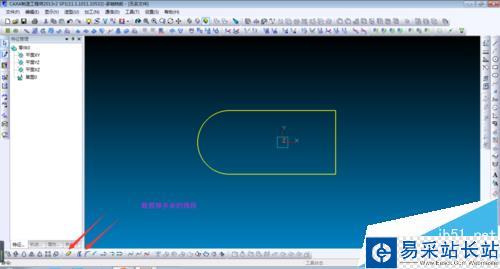

2、再選擇圓命令，以矩形寬度線中心為圓心，繪制一個半徑為30的圓。完成后選擇曲線修剪和刪除，裁剪掉多余的線段，最后效果如圖。

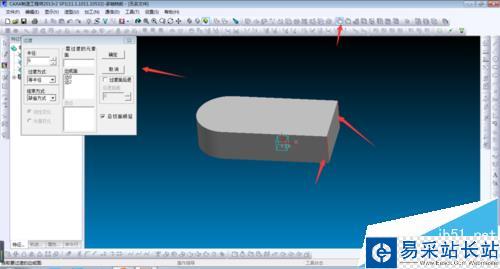

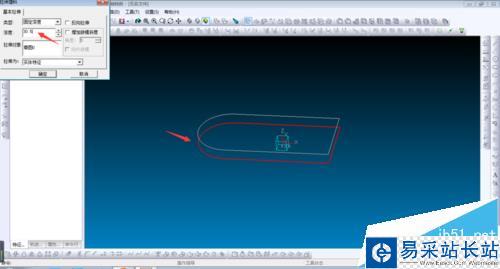

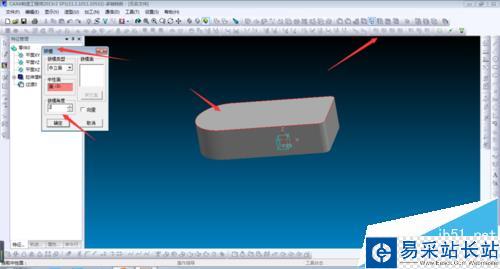

3、選擇拉伸增料命令，將前面繪制的草圖進行拉伸，拉伸高度為30.5。完成后選擇過渡命令，對實體兩條邊線進行倒圓角處理，倒角半徑為6。選擇拔模命令，選取頂平面為中性面，側面為拔模面，對零件進行拔模。

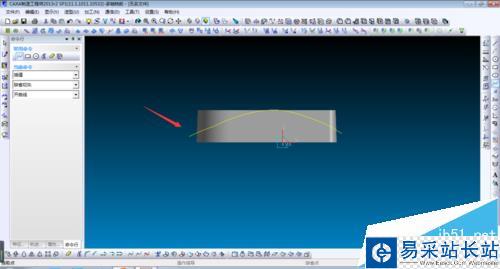

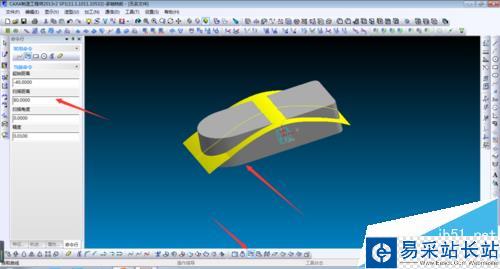

4、將視圖調整到XZ平面，可直接按鼠標快捷鍵F7，完成如圖所示單擊右鍵退出。選擇曲面中的掃描面，指定掃描方向，選取樣條曲線，生成一個曲面，各參數如圖所示。

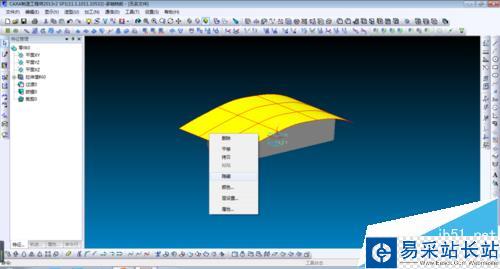

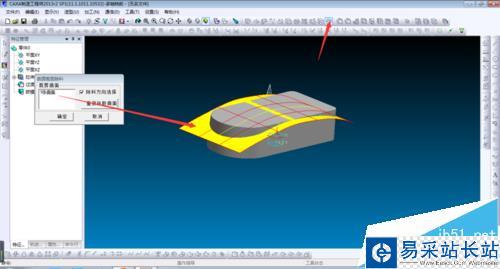

5、然后選擇曲面裁剪除料，選取剛剛生成的曲面，選擇剪裁方向朝上，將上面部分實體剪掉。最后選擇曲面和曲線，點擊右鍵/隱藏。

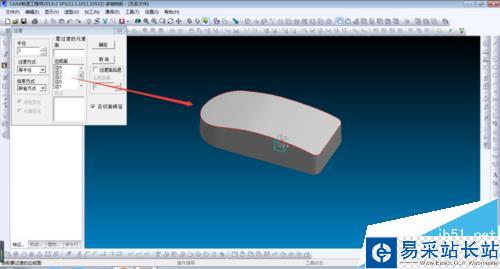

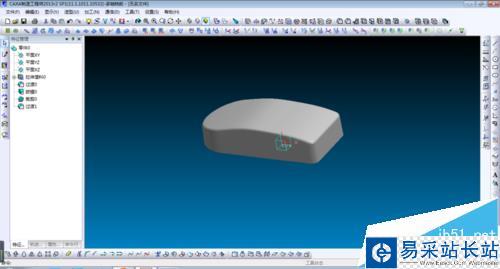

6、這些特征完成后，再次選擇過渡命令，對上表面周邊進行倒圓角處理，圓角半徑為3。完成后確定退出。效果如圖。
