solidworks軟件簡單的說是一款繪制三維圖形的軟件，相比其他的三維軟件，相對簡單，比較人性化。接下來為大家分享solidworks的基本命令的使用方法。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大小：4.64GB更新時間：2013-07-29

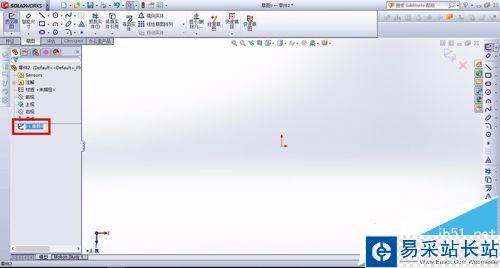

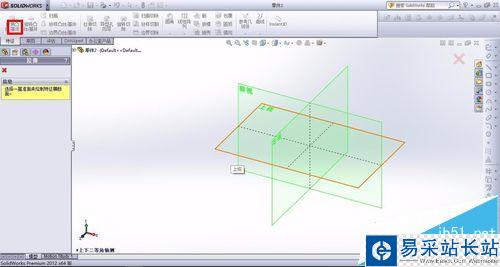

該教程以solidworks2012為例，其他的版本都可以使用該方法。草圖的使用：繪制草圖先選擇視圖平面，再點擊繪制草圖（或者先點擊再選擇也可以）然后點擊草圖選擇正視于，才會俯視繪制草圖的。

一、拉伸的使用：

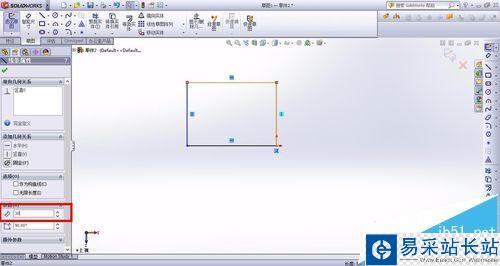

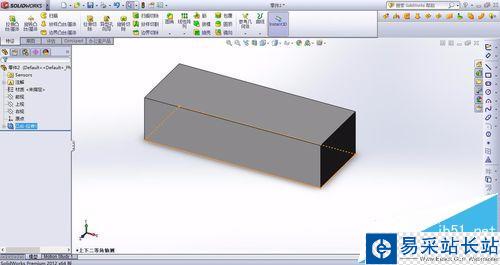

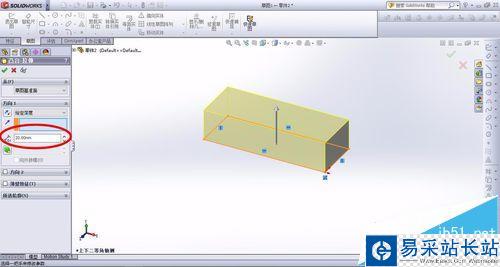

1、點擊拉伸凸臺的圖標，選擇視圖，進入草圖，我們可以先繪制一個長方形，先確定長方形的大致大小，再修改長方形的邊界大小，這一點不同于UG，不能邊繪制邊確定大小。最后點擊完成草圖，輸入拉伸的高度。

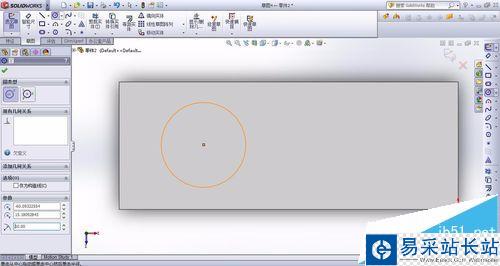

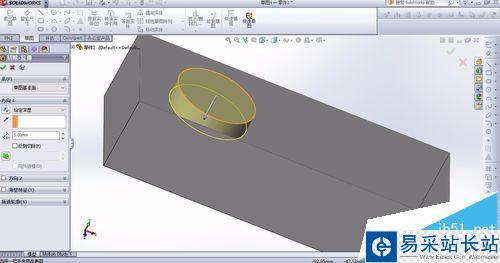

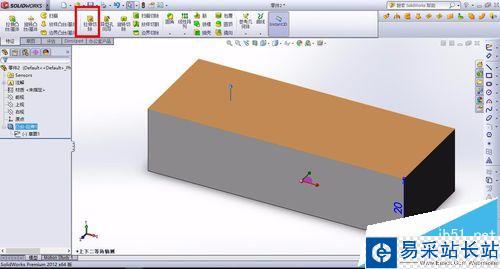

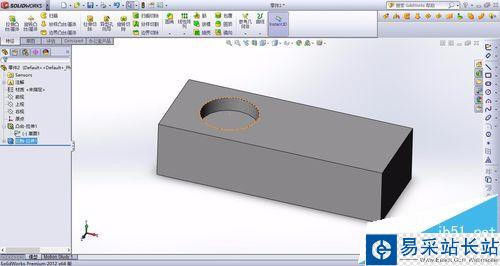

2、拉伸切除，對于UG來說，UG是將2個命令合為一體的。先要選擇拉伸切除的的表面，再點擊拉伸切除，繪制草圖，繪制完畢后再輸入切除的深度。

二、旋轉命令的使用：

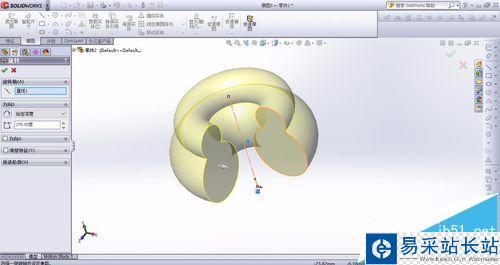

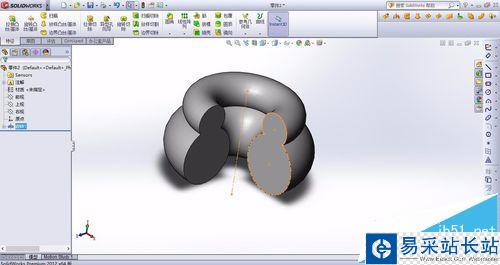

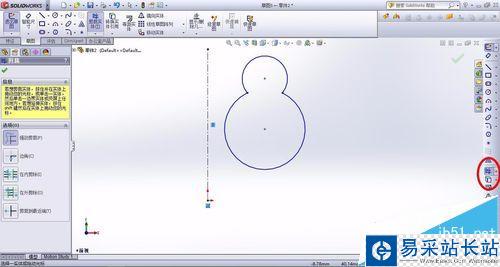

1、我們先繪制一條中心線，然后繪制2個相交的圓，使用修剪命令，按住左鍵拖動鼠標，即可修剪，退出草圖。最后輸入角度完成旋轉。

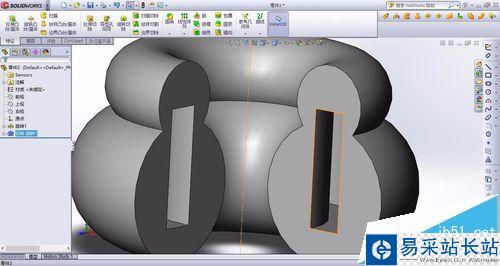

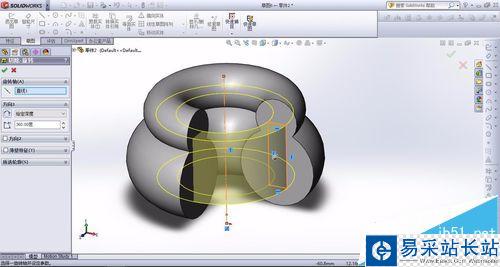

2、余拉伸的第2步相似，旋轉切除的使用，先點擊表面位置，再點擊選擇切除，繪制草圖圖形，完成草圖并且退出，輸入角度即可完成該命令。

三、掃描的使用：

先分別繪制2個草圖，繪制一個圓和一條樣條曲線，在前視圖和右視圖繪制草圖，得到如下圖所示的圖形。點擊掃描命令，選擇輪廓為圓形，路徑為樣條曲線，完成掃描的使用命令。
