很多不同規格零件有同性質的關聯尺寸，在solidworks中我們可以用添加方程式來解決，這樣只要改變部分規格尺寸，其它關聯尺寸就會自動生成。

軟件名稱：SolidWorks 2012 SP5 中文 32/64位打包軟件大小：11GB更新時間：2013-09-30

1、這里以一組孔距為例，先創建一個零件，打開特征尺寸，如圖

2、選擇工具，點擊方程式選項，如圖所示

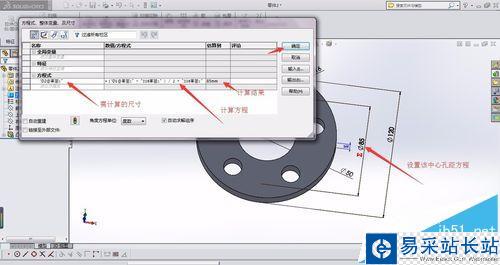

3、創建方程式，所求尺寸為陣列孔距，方程式為外徑減內徑除以2再加上內徑尺寸，當前計算結果和實際孔距一致。

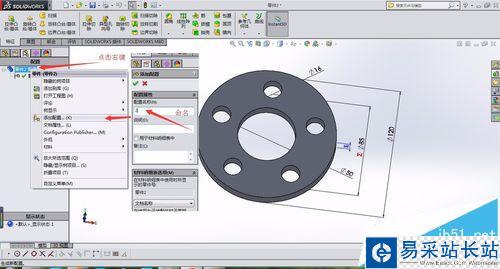

4、添加規律配置零件，給新零件命名

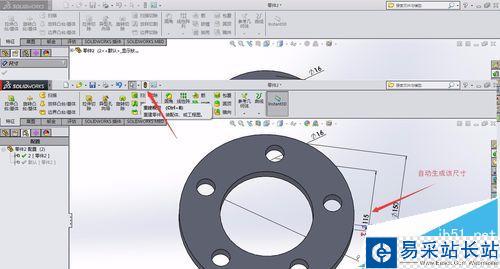

5、修改新零件的外徑和內徑尺寸，自動生成新的孔距尺寸。

注意事項：

方程式所需計算尺寸必須為規律尺寸，可創建多個關聯方程式，以方便我們建立新模型。
