介紹如何在SolidWorks 2016中文版里繪制圓角效果，輕松幾步，簡單高效繪制自己需要的圓角效果！

軟件名稱：solidworks2016中文版(附序列號) 64位 軟件大小：3.5GB更新時間：2016-03-01

1、啟動SolidWorks 2016中文版后，點擊“新建”按鈕，在彈出的窗口中，選擇“零件”，再單擊“確定”。

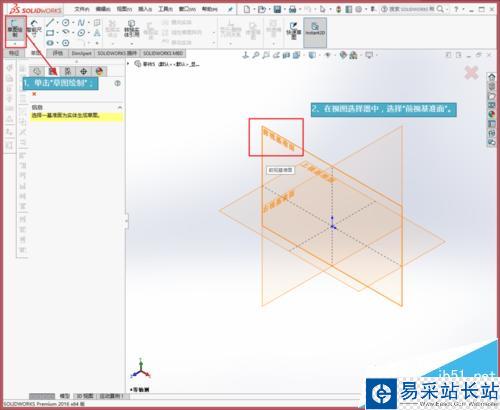

2、在新零件窗口中，單擊左上角“草圖繪制”，進入草圖編輯窗口。在主窗口的編輯視圖選擇器中，選擇“前視基準面”進行下來的操作。

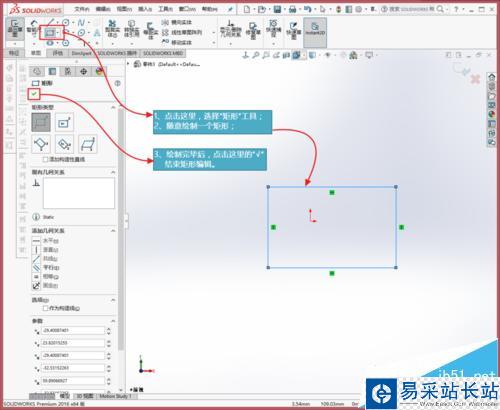

3、在上方的草圖工具欄中，選擇“矩形”工具，不用做任何更改設置，在下方主窗口中點擊鼠標并拉出一個矩形即可，尺寸無需設置。繪制完畢后，點擊左側的綠色“√”，完成矩形繪制。

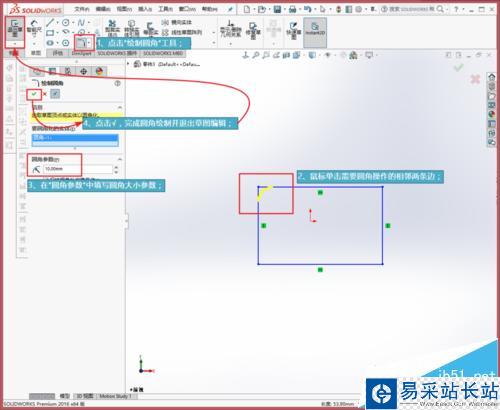

4、接下來在草圖工具欄上，點擊“繪制圓角”工具。分別點擊需要制作圓角效果的相鄰兩個邊線。選擇好以后，兩個邊會被一個黃色的弧線相連。然后在左側“圓角參數”中輸入需要的角度值。設置好以后點擊√，完成圓角的草圖繪制。

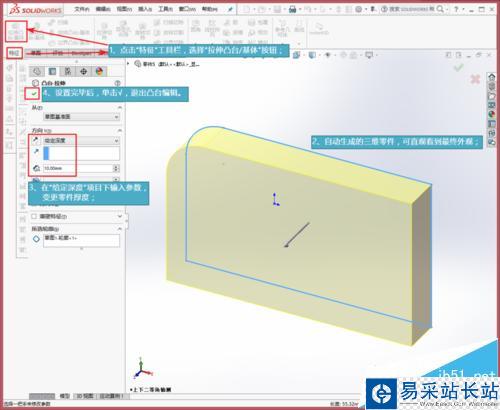

5、接下來點擊工具欄上第一個“特征”工具欄項，選擇“拉伸凸臺/基體”按鈕，進入凸臺編輯。主窗口中會自動生成零件的三維效果，在左側“給定深度”項目下輸入需要的零件厚度參數后，點擊對勾完成凸臺編輯。

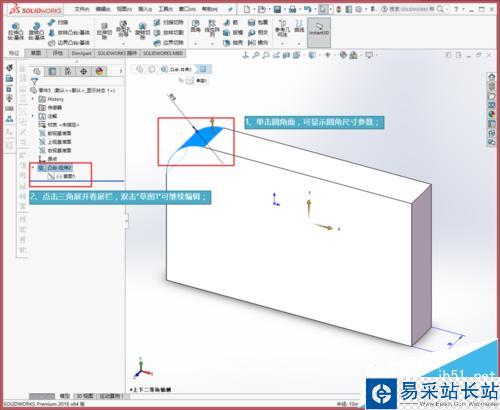

6、退出凸臺編輯后，顯示的就是零件的最終三維效果了。在這里如果沒有顯示圓角參數，可以直接用鼠標點擊圖中藍色的圓角面，就會顯示圓角的尺寸參數。如果需要繼續編輯其他圓角參數，可以展開左側的“凸臺-拉伸”卷展欄，雙擊其中的“草圖-1”項目，可以快速返回到草圖編輯界面，繼續其他草圖繪制。

7、返回草圖編輯窗口后，編輯窗口中顯示的將是零件的三維視圖，而不是一開始的二位視圖。零件上藍色的邊，是可以操作的邊。點擊圖中紅框里的兩條相鄰藍色邊線，重復之前步驟，可以繼續生成新的圓角。
