solidworks彈簧畫法有好多，但是很多朋友都不清楚怎么畫，下面給大家介紹一下壓縮彈簧的畫法。

軟件名稱：solidworks 2015 3d設計軟件(附序列號) sp5.0 安裝版 64位軟件大小：7.76GB更新時間：2018-05-17

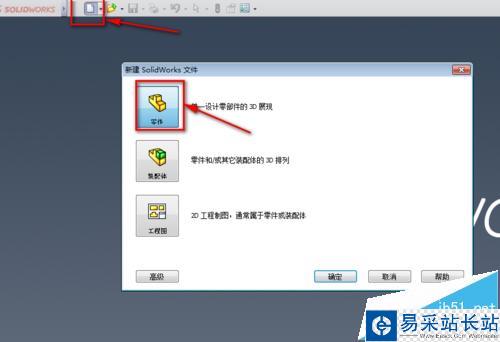

1、單擊“新建”按鈕，創建一個零件文件。

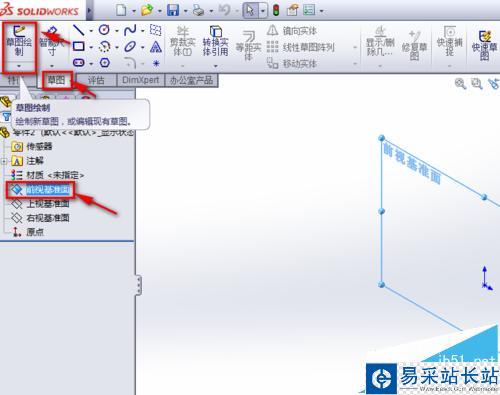

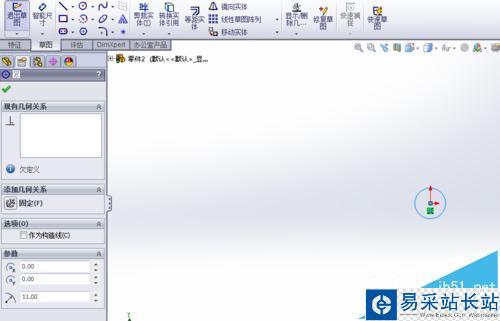

2、選取前視基準面，單擊“草圖”，選擇“草圖繪制”按鈕，進入草繪界面。以原點為中心，繪制直徑為22mm的圓。

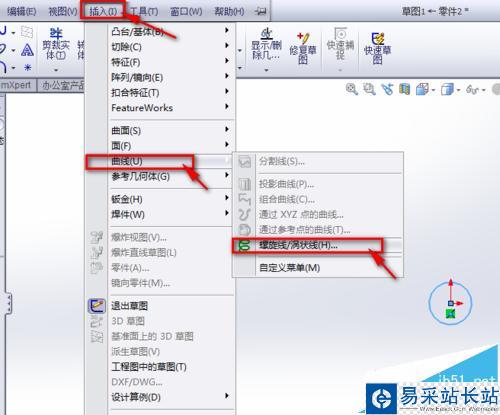

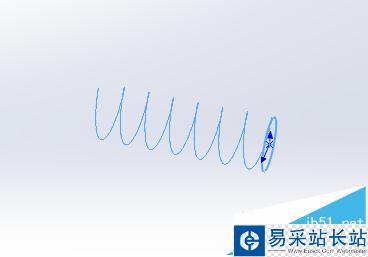

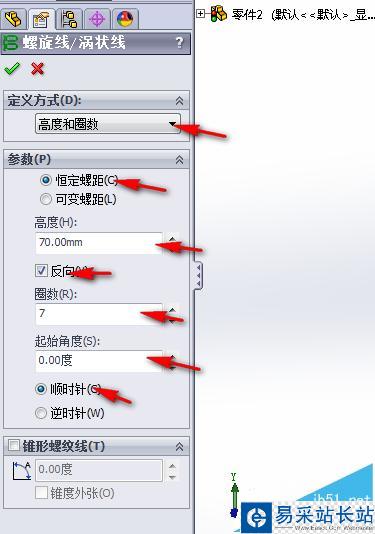

3、選擇【插入】-【曲線】-【螺旋線】，在草繪界面左側出現螺旋線屬性管理器。在【定義方式】下拉菜單中選擇“高度和圈數”，在【參數】選項中做如下設置，選擇“恒定螺距”，高度輸入70，選擇“反向”，圈數輸入7，起始角度輸入0°，確定后生成如下螺旋線。

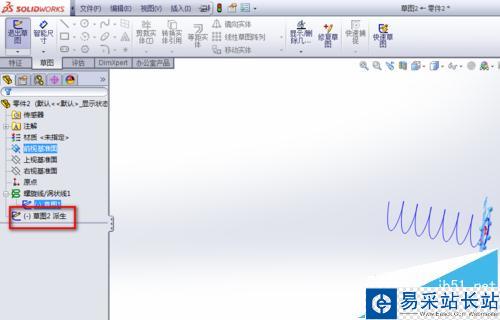

4、按住Ctrl鍵，同時選擇“草圖1”和“前視基準面”，選擇【插入】-【派生草圖】，生成草圖2派生，系統自動進入草圖繪制模式。

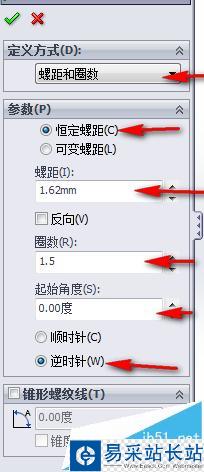

5、選擇【插入】-【曲線】-【螺旋線】，在草繪界面左側出現螺旋線屬性管理器。在【定義方式】下拉菜單中選擇“螺距和圈數”，在【參數】選項中做如下設置，選擇“恒定螺距”，螺距輸入1.62，圈數輸入1.5，起始角度輸入0°，逆時針，確定后生成如下螺旋線。

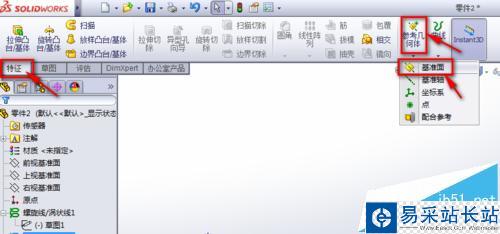

6、單擊【特征】，選擇【參考幾何體】中的【基準面】，選擇前視基準面為參考在【基準面】屬性管理器中做如下設置。在距離文本中輸入70，勾選“反轉”，單擊確定，完成基準面1的創建。按住Ctrl鍵，同時選擇“草圖1”和“基準面1”，選擇【插入】-【派生草圖】，生成草圖3派生，系統自動進入草圖繪制模式。

7、選擇【插入】-【曲線】-【螺旋線】，在草繪界面左側出現螺旋線屬性管理器。在【定義方式】下拉菜單中選擇“螺距和圈數”，在【參數】選項中做如下設置，選擇“恒定螺距”，螺距輸入1.62，圈數輸入1.5，勾選反向復選框，起始角度輸入0°，選擇順時針，確定后生成如下螺旋線。
