如何快速將CAD圖紙中的明細提取到EXCEL中，也是我們電氣設計、報價、采購人員等經常遇到的一個問題，下面我就簡單介紹一下不安裝CAD，而如何快速提取CAD圖紙明細到excel中。

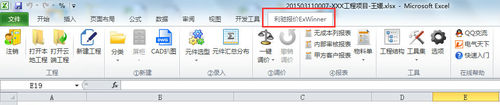

第一、安裝輔助工具“ExWinner報價軟件”(帶“CAD扒圖工具”)

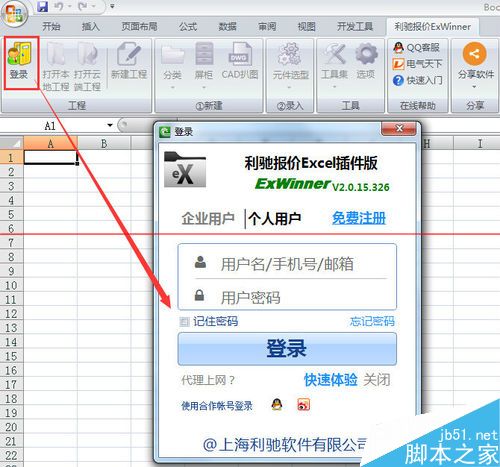

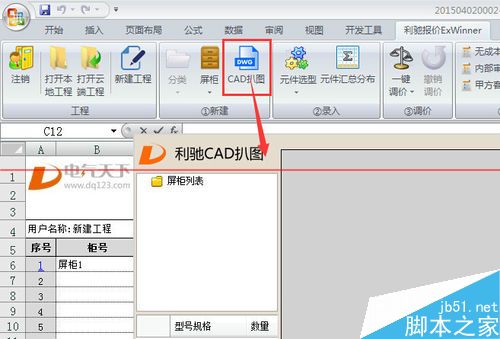

第二、登錄exwinner報價軟件，啟動CAD扒圖工具

第三、打開圖紙，扒圖明細，導出到excel：

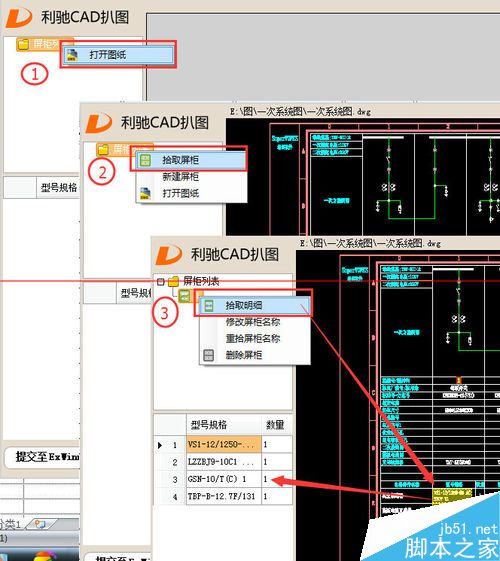

3.1、打開圖紙

3.2、拾取屏柜

（1）右鍵“拾取屏柜”，鼠標移動到圖紙區域，光標變成一個紅色十字架；

（2）按住鼠標左鍵，框選柜號，點擊鼠標右鍵，柜號框選完成。

3.3、拾取明細

右鍵“拾取明細”、或鼠標光標變成一個白色十字架時，按住鼠標左鍵框選明細。

第四、導出excel或提交至exwinner

（1）excel：點擊“excel”圖標導出到excel；

（2）提交至exwinner：需打開exwinner報價工程并定位在分類sheet頁。
