在繪制圖紙的時候，特別是繪制比較復雜的組合圖形的時候，難免會出現多余的線條、需要去除的部分，我們可以通過“修剪”命令實現上述要求。下面，我們就通過幾個圖示，了解一下操作方式。

修剪

在cad中執行修剪命令主要通過以下方式：

1）命令行輸入“TRIM”；

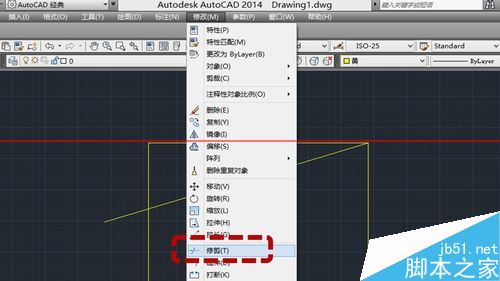

2）菜單欄選擇“修改——修剪”；

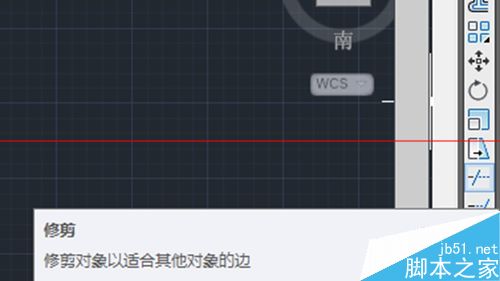

3）單擊工具欄中的“修剪”圖標按鈕。

以上方式，可根據自身習慣任選其一就好。

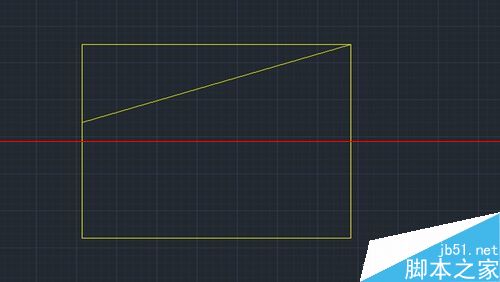

圖例一：需要將矩形以外的部分線段去除

1）點擊修剪之后，選擇矩形，并回車確定；

2）命令行輸入“F"——欄選，然后選擇多余線段上下各兩點，并回車確定即可。

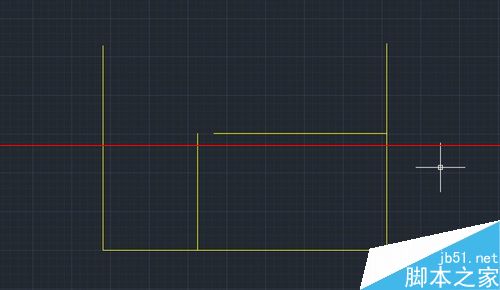

圖例二：需要將最長的豎線，高出中間橫線的部分去除（兩線未相交）

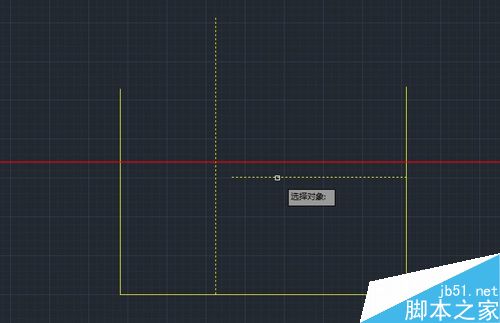

1）選擇修剪后，將豎線和橫線做為對象，都選擇上；

2）命令行輸入E，選擇延伸回車，再點擊多余的部分就可以了。

圖例三：有一個同心圓環，需要改為“C”形狀，將多余部分去除

1）選擇修剪之后，將同心圓全部選上作為對象；

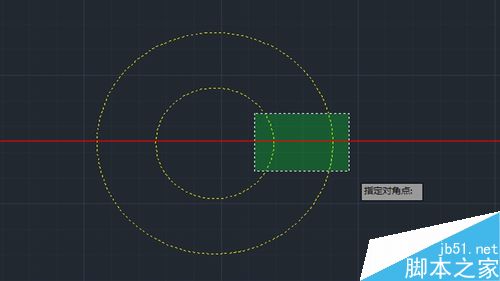

2）命令行輸入“C"——窗交：實際操作中我覺得利用矩形搭配更簡便。

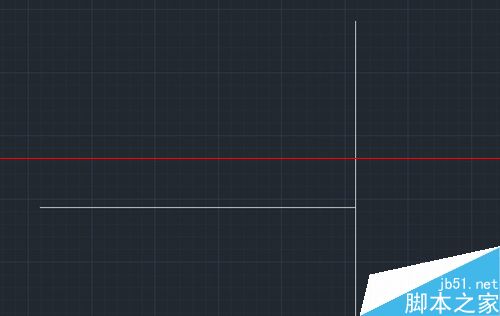

圖例四：簡單的操作有更簡單的快捷方法，例如僅是處理多出來的線頭：

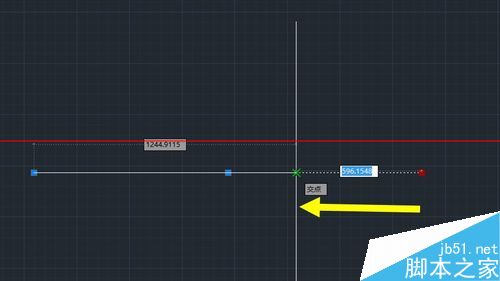

1）點擊如圖所示橫線右側的端點，往左托至交叉點位置

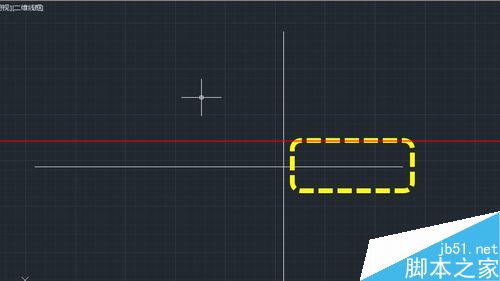

2）點擊交叉點，回車確定，就會發現多余的線段沒有了。
