現在智能手機成為了人的器官,很多時候,感覺打開CAD格式的文件太麻煩,要是CAD文件可以變成超清的圖片,直接用手機打開多好,而目前CAD和網上的教程所提供的方法打印出的圖片放大之后就模糊了,我折騰了一天,終于找到了解決辦法

1、思路:CAD打印成PDF,再用PS把PDF轉成JPEG,還可以通過PS加顏色

2、用CAD打開畫好的圖紙,Ctrl+P選擇打印

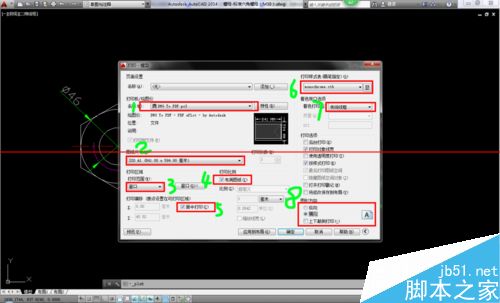

3、點擊1步驟的右下角紅色區域里的箭頭,按圖片中的綠色數字步驟來設置,完成后如下圖,其中綠色的3是讓你選擇需要打印的地方

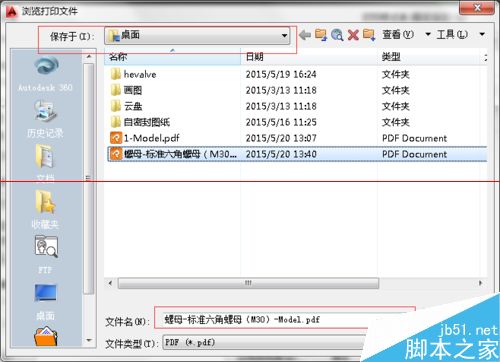

4、點確定,選擇保存地方和文件名

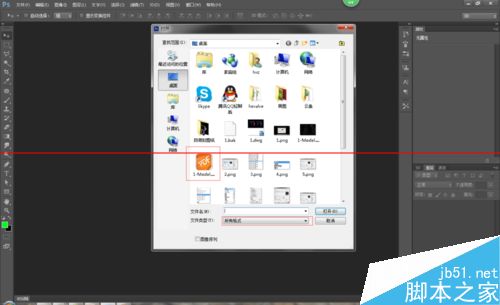

5、用PS打開剛剛的文件

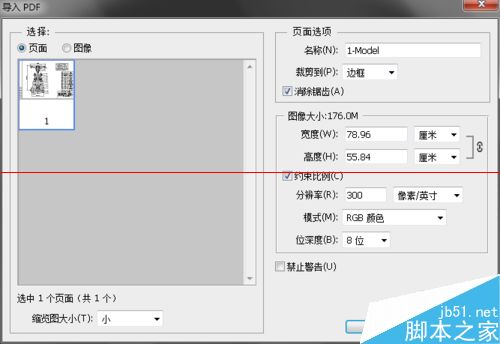

6、點確定

7、Ctrl+鼠標左鍵點擊圖層1..........再按D鍵..........再Ctrl+Delete..........再Ctrl+D

8、新建圖層[圖層2],再Alt+Delete填充圖層2,把圖層2拉到圖層1下面

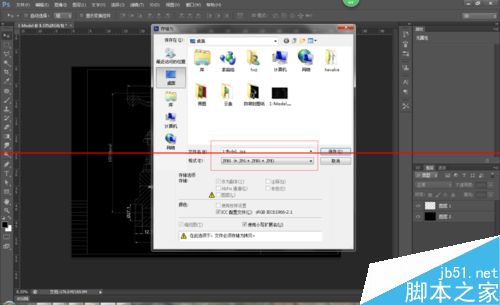

9、shift+ctrl+s另存為JPEG格式
