UG NX軟件中有直接生成圓柱實體的設計特征，也可以通過拉伸來生成圓柱。一般都是通過整圓截面線來完成，這里介紹的是僅以小段圓弧線來生成圓柱實體的技巧。

方法一：

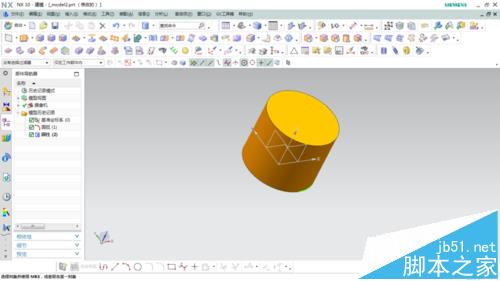

1、首先直接插入圓弧命令，繪制一個四分之一的圓弧線段，選擇中心點、半徑、起點和終點角度。操作如圖

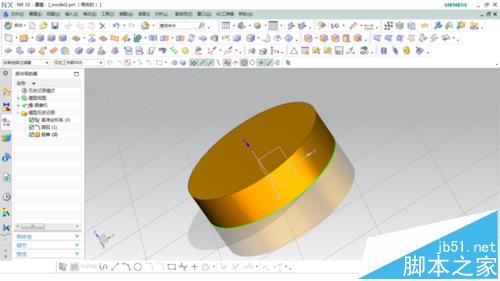

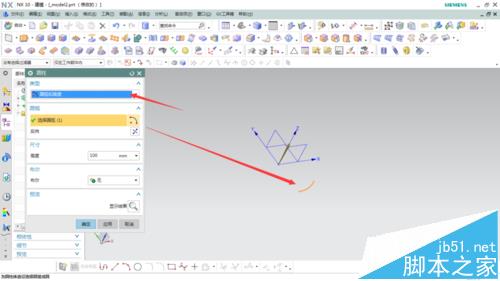

2、擇插入/設計特征/圓柱，選擇類型為圓弧和高度，選取圓弧線段，設置高度尺寸值，生成圓柱體。

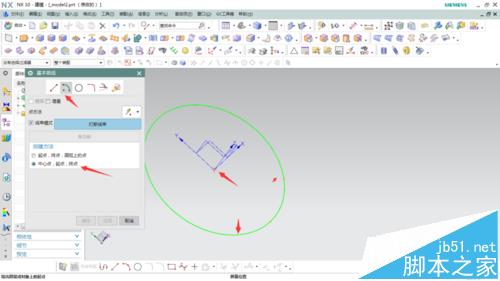

方法，可以插入圓弧命令，選擇捕捉中心、起點、終點來補全圓弧，操作如圖所示。

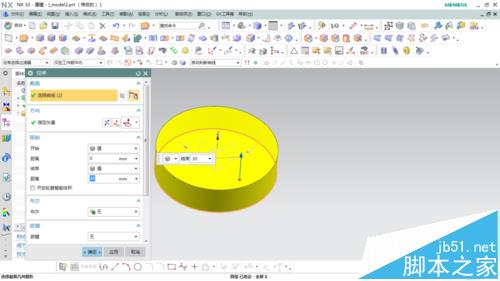

4、最后拉伸兩條圓弧曲線，指定高度尺寸，生成實體圓柱，效果如圖。

注意事項：

注意繪制圓弧捕捉有多種選項，需根據自己需要的選擇。
