在實體建模中，倒圓角是很常用的，但在一條邊線上，變化半徑來倒圓角很多人就沒有做過，這里介紹的是在UG NX軟件中同一邊線變半徑倒圓角的技巧。

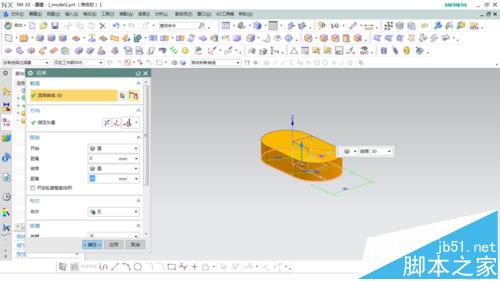

1、首先隨意拉伸一個實體模型，我這里做的一個鍵的樣子。接著選擇邊倒圓命令，選取要倒圓角的邊線。

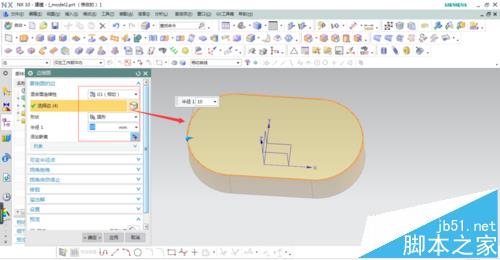

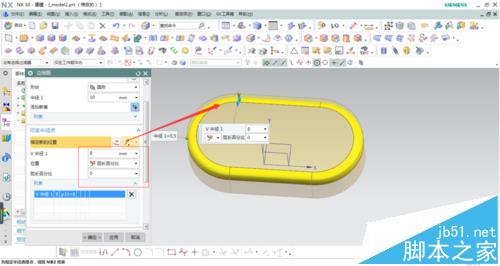

2、選取了頂面的所有相切線，形狀為圓形，連續性為相切，點擊可變半徑點下拉框，選擇圓弧線，設置弧長百分比為0，設置該點倒圓半徑值。

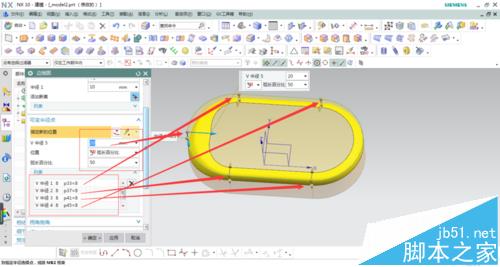

3、同樣的方法選擇兩段圓弧的其它端點，指定倒圓半徑。操作如圖所示。

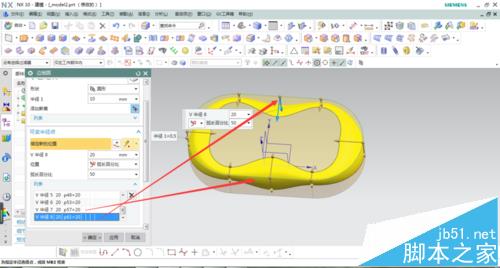

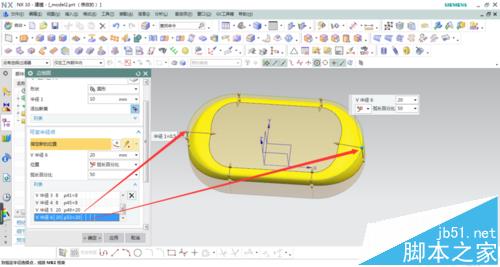

4、繼續選擇圓弧線和直線，設置弧長百分比為50，即在線段中心位置設置不同的倒圓半徑，操作完成后如圖所示。

注意事項：

注意捕捉到端點就不需要再設弧長百分比，捕捉線段就需要設點所在的線段百分比。
