在三維軟件中，基本上都有抽殼命令，在UG NX軟件中，抽殼又分為面抽殼和體抽殼。說通俗一點就是一個抽殼后是開放式，另一個抽殼后是封閉式的。

1、這里新建一個模型文件，隨意繪制一個長方體，直接使用長方體命令指定長、寬、高即可。也可以使用拉伸草圖或曲線生成。

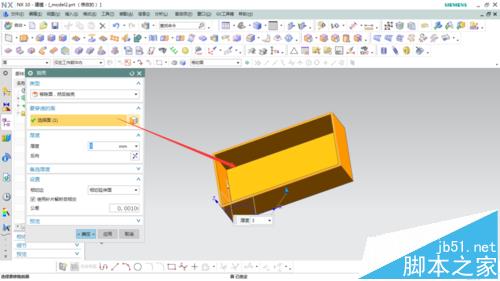

2、選擇插入/偏置縮放/抽殼，選擇移出面抽殼，選擇頂平面為要抽殼的面，生成一個盒子的形狀，如圖所示。

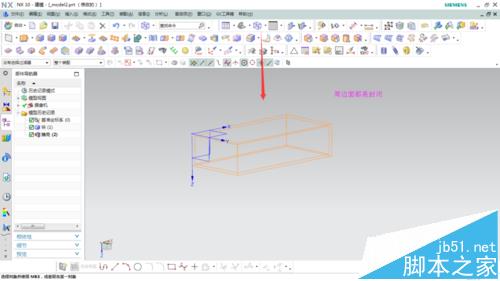

3、退出后重新選擇對所有面抽殼，選擇長方體，生成抽殼特征，所有面均是封閉，可以調為二維線框查看。

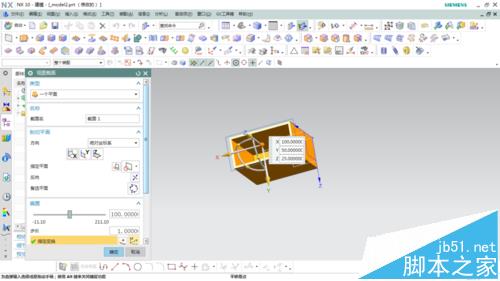

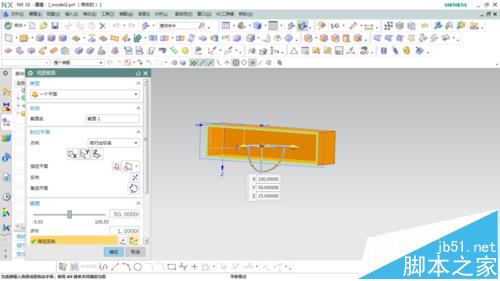

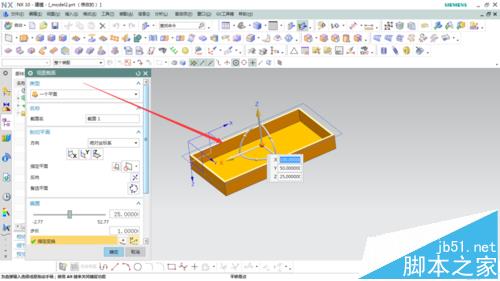

4、因為封閉圖形看不出里面的特征，點擊視圖/截面/編輯截面，分別選擇XY、XZ、YZ平面，查看抽殼后的特征為中間空，周邊封閉的腔體。

注意事項：

注意對于封閉區域的特征要在截面視圖中觀察，防止成型錯誤。
