UG NX軟件中有一個動畫尺寸很多人都沒有用過，這里介紹一下它在草圖中的使用方法和特點。

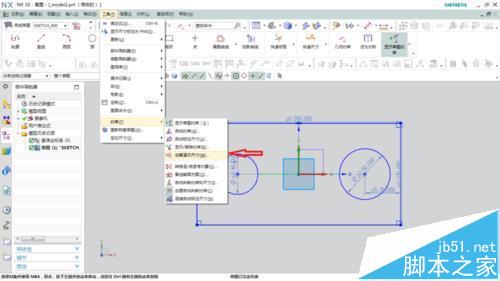

1、首先隨意繪制一個草圖，選擇菜單欄/工具/約束/動畫演示尺寸，如圖所示

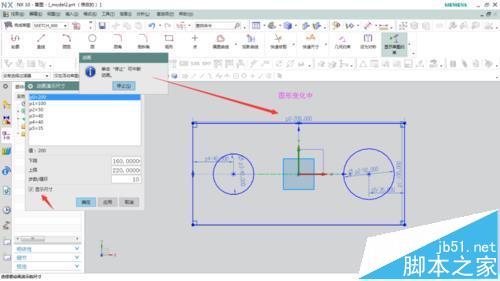

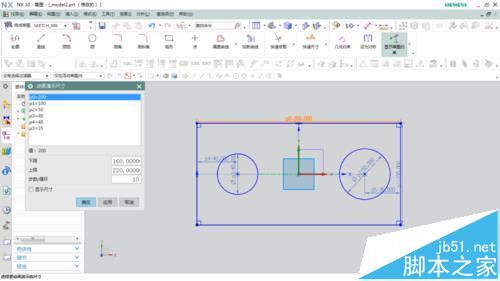

2、選擇長方形長度尺寸，設置最小尺寸和最大尺寸值，設置運動步數，點擊應用，草圖開始做動畫演示。

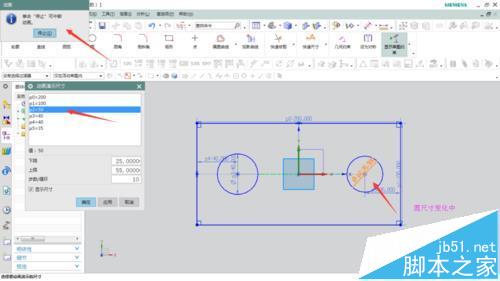

3、再選擇圓尺寸，設置最小尺寸和最大尺寸，設置運動步數，完成確認圖形開始變化。

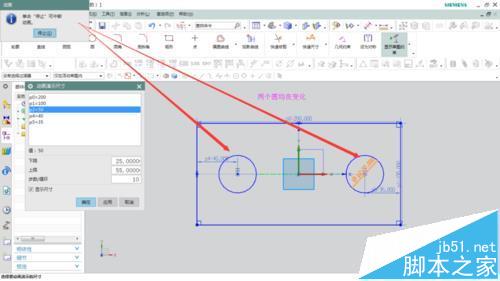

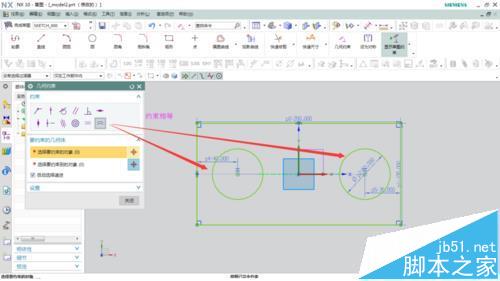

4、退出動畫，約束兩個圓兩等，重新進行動畫演示，選擇圓直徑尺寸，開始應用，兩個圓開始同時作放大縮小的形狀變化。

注意事項：

動畫演示尺寸是針對尺寸變化，不是針對某個特征變化，如果兩個尺寸約束相等，它們會同時變化。
