三維軟件的裝配功能對我們的設計、出圖都有很大的幫助，因為在網上看見有人問UG NX軟件中的裝配中如何陣列，這篇經驗就介紹一個在該軟件中陣列裝配的技巧，以一個六邊形零件為例，需要陣列到一根圓管中。

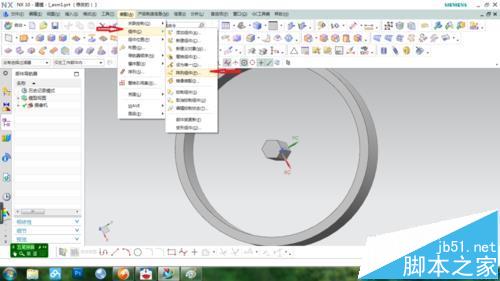

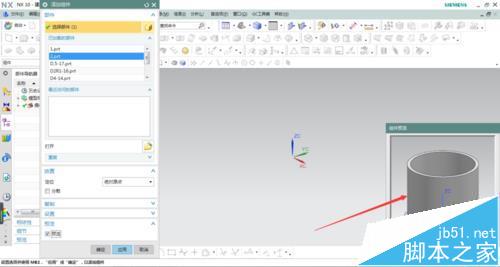

1、首先必須先創建部件，這里以一個六邊形棒料為要陣列的對象，需要裝配到圓管中。完成部件的創建后，新建一個裝配文件，選擇裝配/組件/添加組件，或者直接點擊工具條中的添加組件圖標，選擇圓管部件，旋轉方式為絕對原點，這樣在進行其它約束時，該部件就不會再移動。

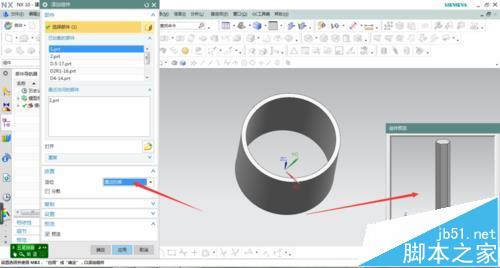

2、接著繼續添加組件，選擇六邊形部件，選擇放置方式為裝配約束，直接將該部件約束到圓管中心，可以借助坐標原點進行點和方向約束。

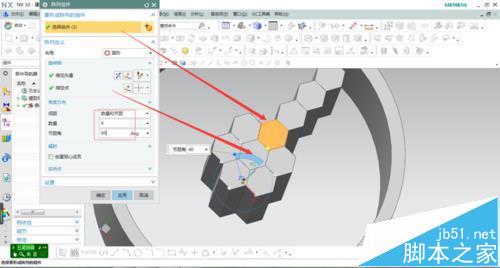

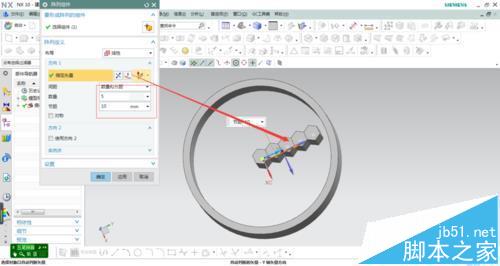

3、然后選擇裝配/組件/陣列組件，選擇中間放置的六邊形部件為陣列對象，方式為線性陣列，方向為水平，距離為六邊形對邊長度，數量為6個，完成后該部件沿水平方向陣列裝配了5個部件。接著選擇陣列的第一個部件，繼續選擇陣列組件，陣列方式改為圓形陣列，以原點為圓心，縱向軸為陣列旋轉軸，角度為60度，數量為6，效果如圖。

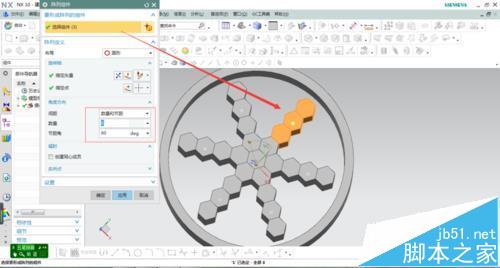

4、同樣的方法選擇另外幾個水平陣列的部件，圍繞原點中心進行圓形陣列，角度仍為60度，數量為6，這個角度是根據六邊形的邊來確定的，如果角度不對，陣列的部件就不能和相鄰部件對齊。

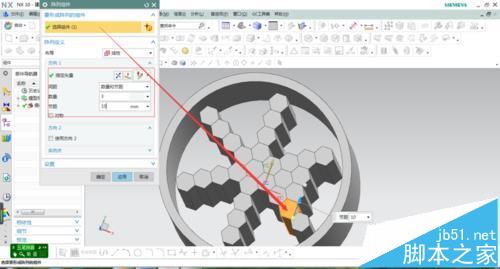

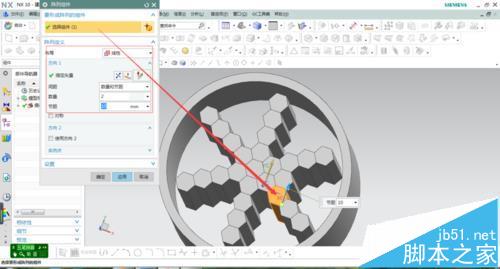

5、再次選擇陣列組件，選擇一組面與坐標軸垂直的部件，方式為線性陣列，沿該方向分別陣列2、3、4個數量，距離為六邊形的對邊長。如圖所示

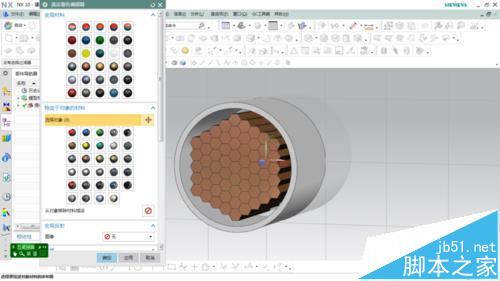

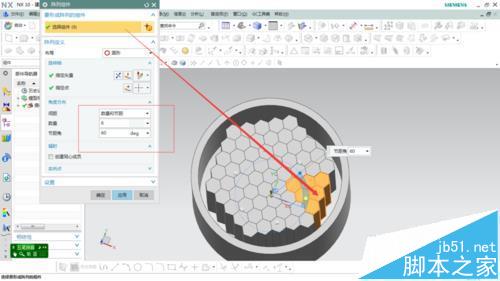

6、完成后接著選取剛剛線性陣列的部件，選擇圓形陣列，圍繞圓心60度旋轉陣列裝配，這樣將所有的空位填充完成。最后進行材料著色，效果如圖。

注意事項：

注意陣列裝配要考慮部件擺放位是否存在交叉干涉。
