在三維設計軟件中，多數(shù)曲線都是在草圖模塊完成的。UG NX軟件獨特的空間曲線可以讓我們方便、快速的完成曲線的繪制，而里面的派生曲線則更好的簡化我們的工作。這篇經(jīng)驗介紹派生曲線的偏置運用技巧。

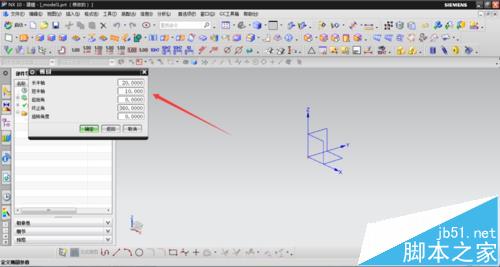

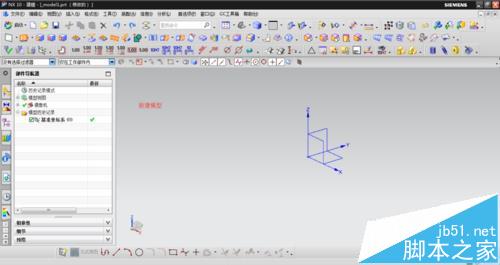

1、新建一個模型文件，點擊插入/曲線/橢圓，選取中心點，設置橢圓相關尺寸。

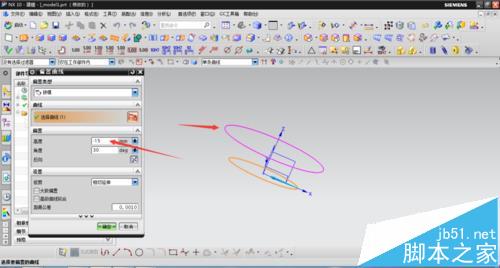

2、完成橢圓的繪制后，選擇插入/派生曲線/偏置，選擇曲線為拔模，設置拔模高度和角度，如圖所示。

3、如果將高度設為負值，則方向相反。如果將拔模角度設為負值，曲線反向偏置。

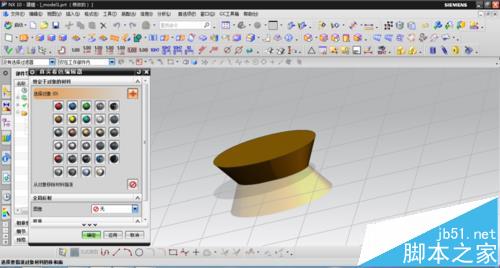

4、選擇通過曲線組，選取兩曲線，就可生成圓錐臺。材料著色后如圖。

注意事項：

注意通過曲線組需將方向調為一致。
