UG NX軟件中的掃掠方法很多，使用不同方法可以創建出多種不同的特征形狀。這里主要介紹的是在該軟件中的樣式掃掠的使用技巧。

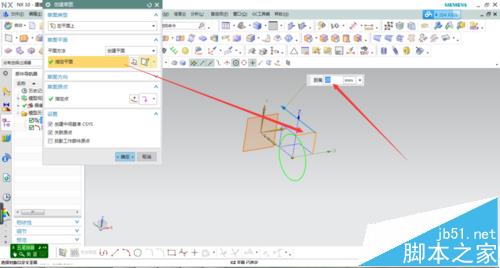

1、選擇插入/曲線/圓弧，設置為整圓，選擇放置的平面，設定圓心和半徑。

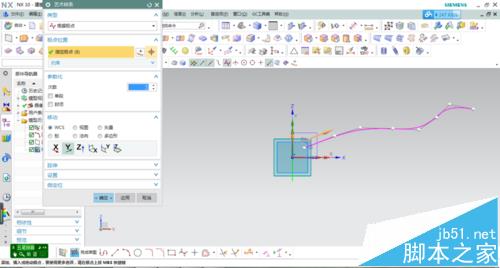

2、進入草圖，選擇與前面圓放置面垂直的基準面偏移20毫米，繪制一條樣條曲線。

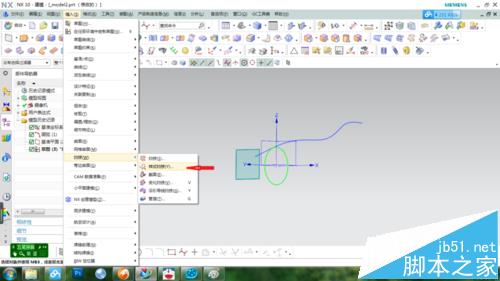

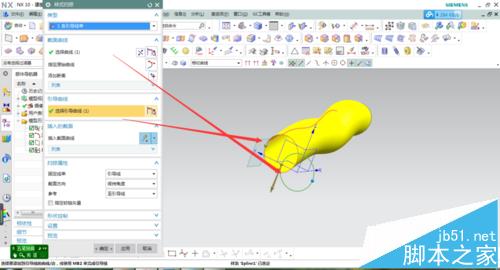

3、點擊插入/掃掠/樣式掃掠，選擇圓為截面，樣條線為引導線，生成樣式掃掠特征。

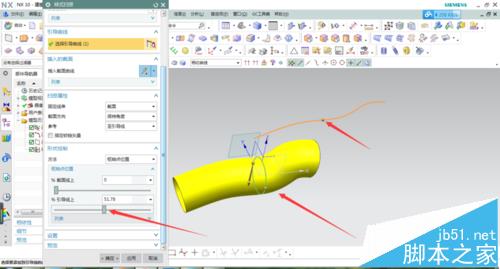

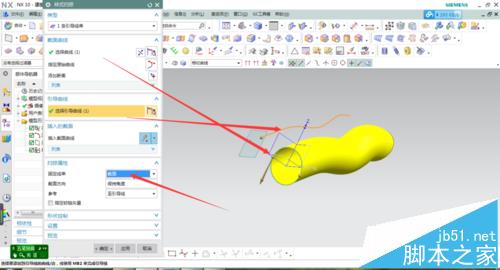

4、將固定線串調整為截面，則掃掠特征移動到截面圓曲線對齊。打開形狀控制下拉框，移動截面線和引導線樞軸點位置，可以改變掃掠特征的位置和形狀。如圖所示

注意事項：

注意固定線串不同，樞軸點改變后的變化也不同。
