為了讓大家更好的使用GNS3，下面為大家介紹一下軟件的具體配置希望對剛接觸GNS3的新手能夠更快更好的使用GNS3。

啟動軟件后按照圖片所示的位置啟動“Preferences”設置對話框：

進入配置界面：

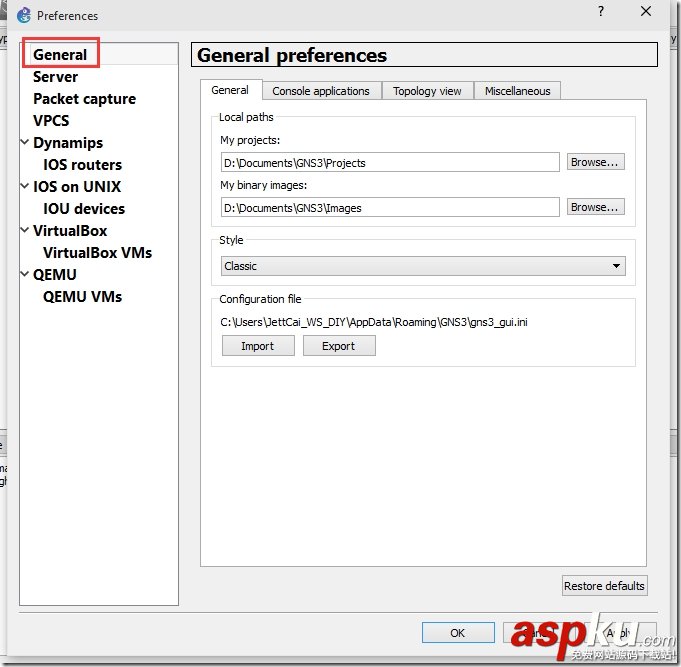

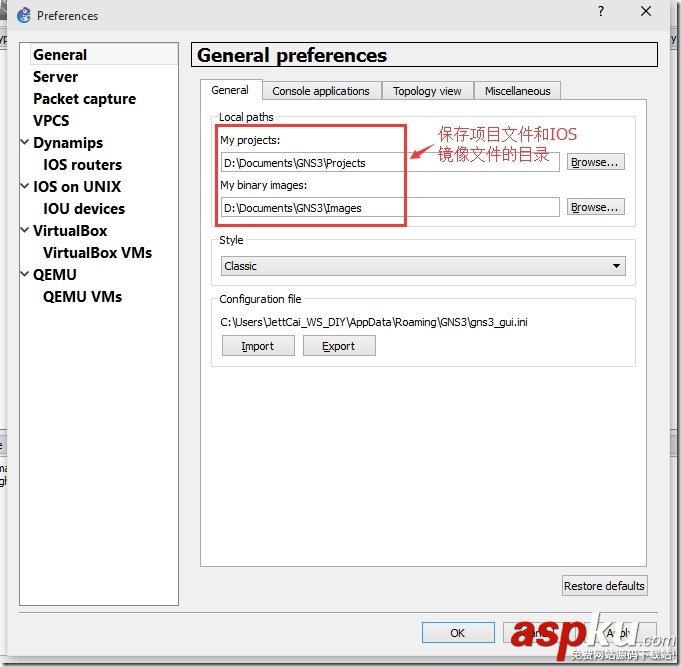

在“常規”配置選項卡中，這里主要介紹兩個目錄，項目文檔存放的目錄和IOS鏡像文件存放的目錄。

注意：在新建模擬設備并選擇IOS文件的時候，如果IOS鏡像文件不在此目錄的話，IOS鏡像文件會自動拷貝到目錄。

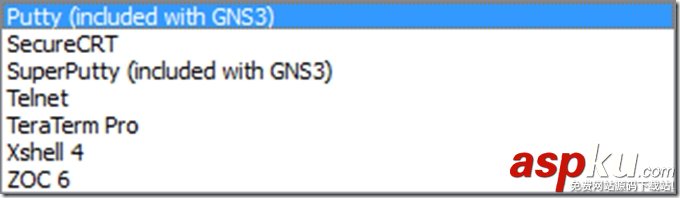

上面是設置網絡終端連接程序的配置，GNS3支持如下連接管理軟件連接到console（控制臺）端口進行配置：

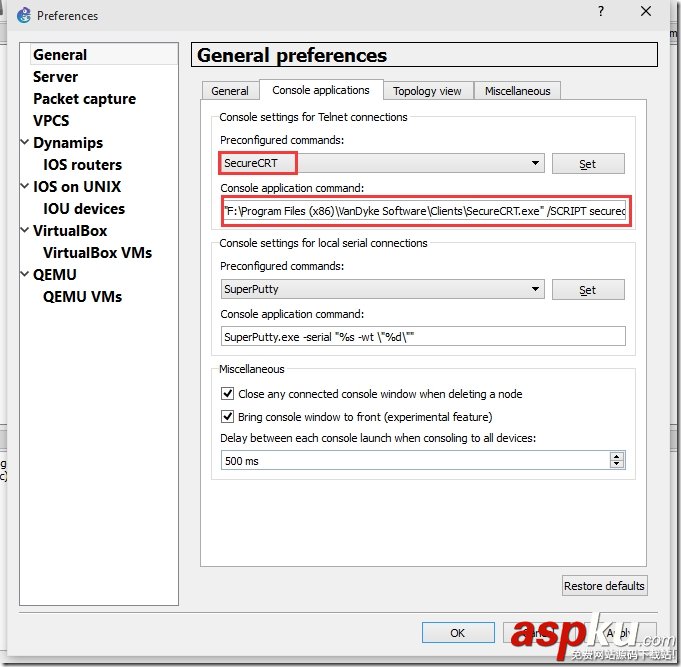

由于我個人偏向于用SecureCRT，這里就以SecureCRT為例，如下圖，在預設的連接軟件列表里選中SecureCRT然后選擇后面的“set”，此時就會在“Console application command（控制臺應用程序命令）”自動生成相應的參數，如果你對參數熟悉的話可以自行更改。

這里值得一提的是，一定要確保你選擇的程序已經安裝在本機并確保安裝路徑正確。預設的路徑是指定到C盤下面的，我這里已經被我修改到SecureCRT所在目錄的路徑：

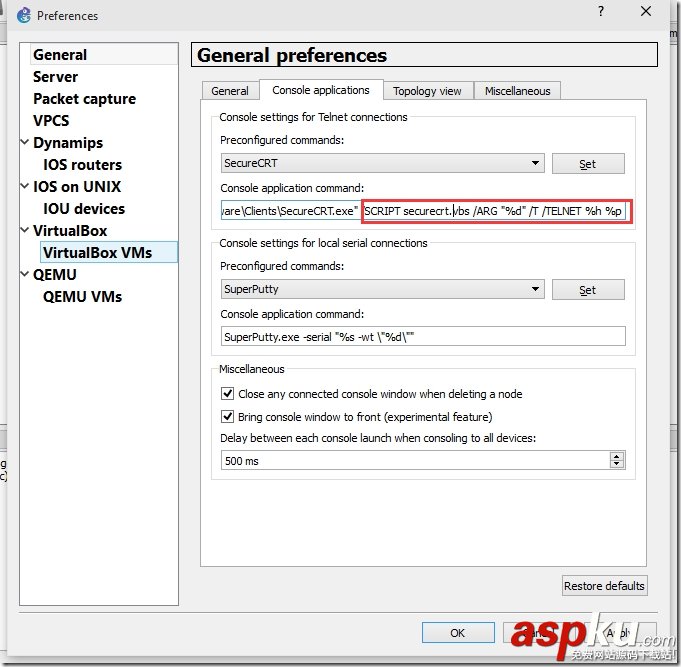

如下圖所示，是GNS3為SecureCRT預設的部分參數，下面做一下簡單的參數介紹：

SecureCRT支持如下參數格式：

SecureCRT.exe [standard options] [protocol-specific options]

/T:代表在Tab中打開會話

/TELNET:代表使用Telnet協議進行連接

%h%：表示主機名稱或者IP地址

%p%:表示主機端口號

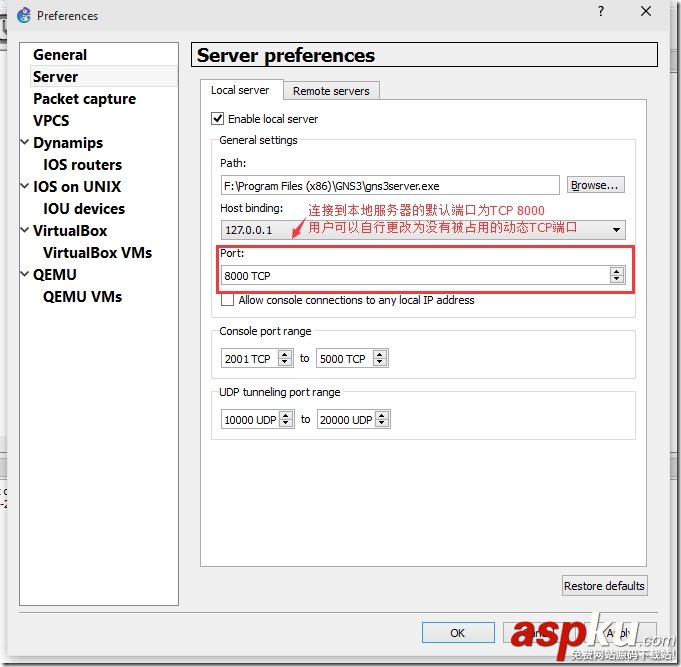

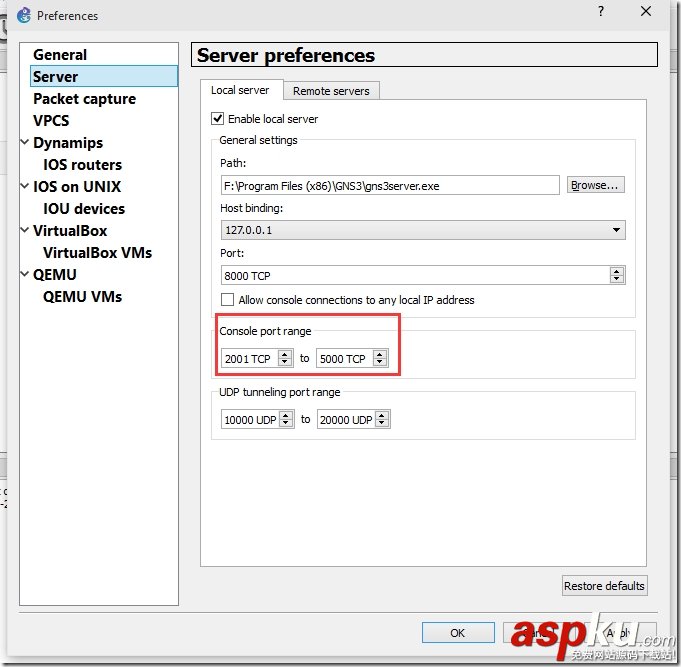

GNS3用如下所示的TCP端口號Telnet連接到相應的模擬設備的console口：

默認的TCP端口號從2001開始到5000，在端口不沖突的情況下可以自己改動動態范圍（1025-65535）的端口號.

配置GNS3服務器

如上圖所示，切換到”server“配置選項卡，可以對”本地服務器”和“遠程服務器”進行配置，下面分別介紹本地服務器和遠程服務器的作用。

本地服務器配置選項解釋：

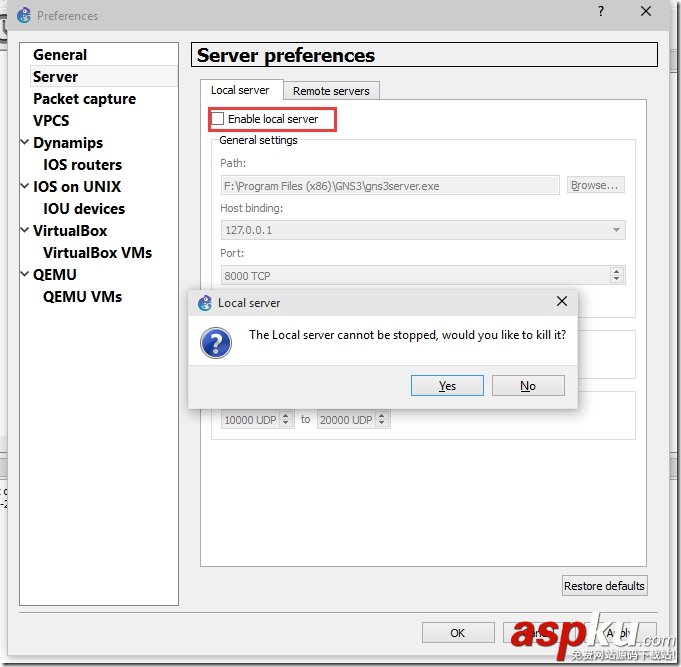

”Enable local server“：如果去掉前面的勾的話會彈出下面提示對話框：

因為本地服務器是Dynamips運行的本地資源，如果禁用本地服務器的話就相當于禁用了Dynamips的IOS模擬運行環境。所以通常情況下該功能是啟用的。

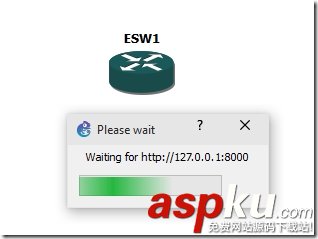

如上圖所示，在禁用了”本地服務器“的情況下啟動網絡模擬設備的話，會一直在進行到本地服務器http://127.0.0.1:8000的連接而無法啟動設備。

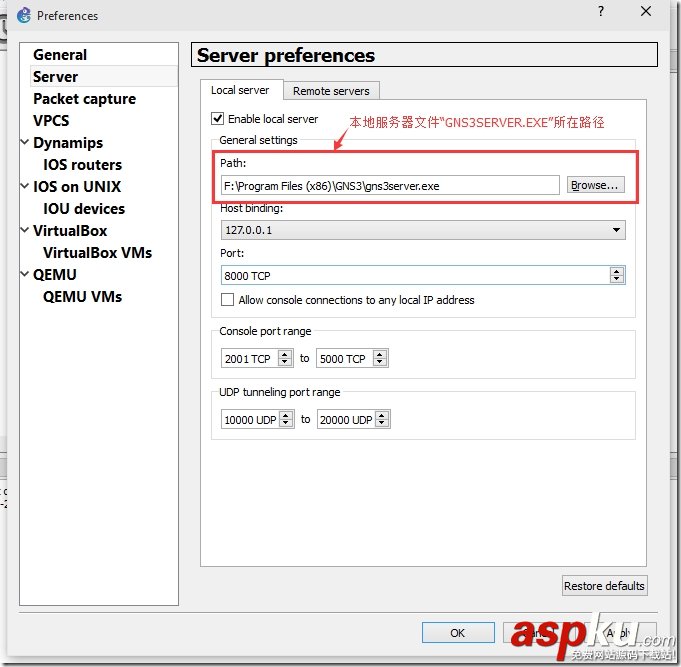

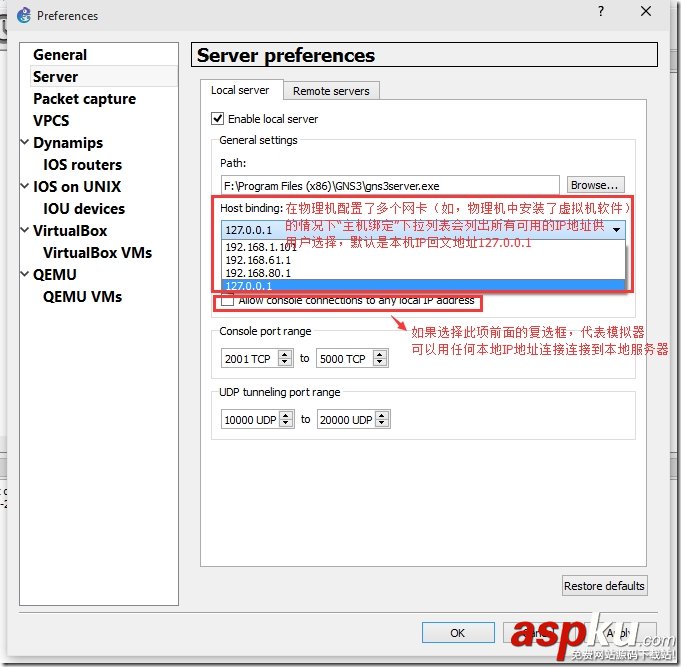

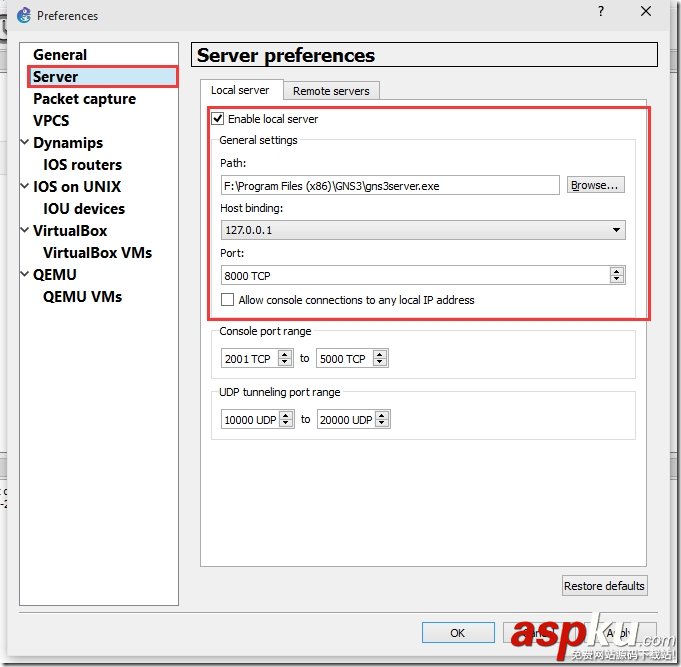

下圖是對”本地服務器“各參數的詳細的解釋：

遠程服務器配置參數解釋：

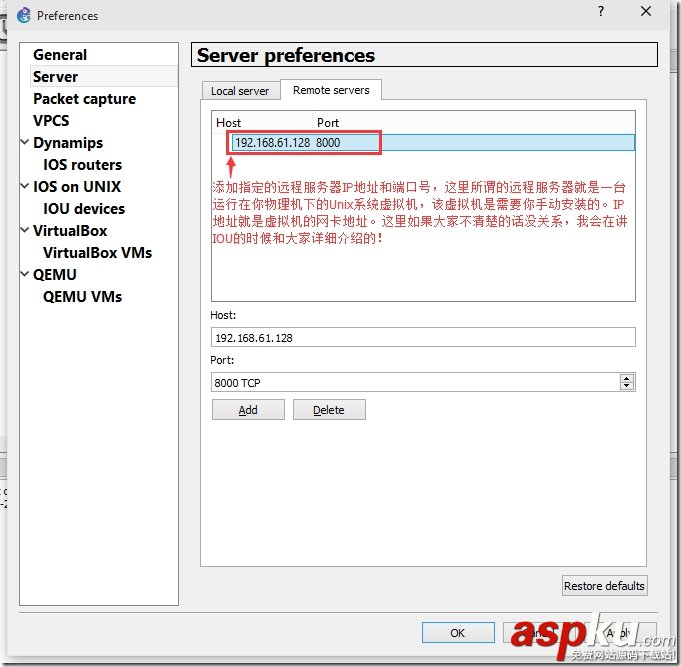

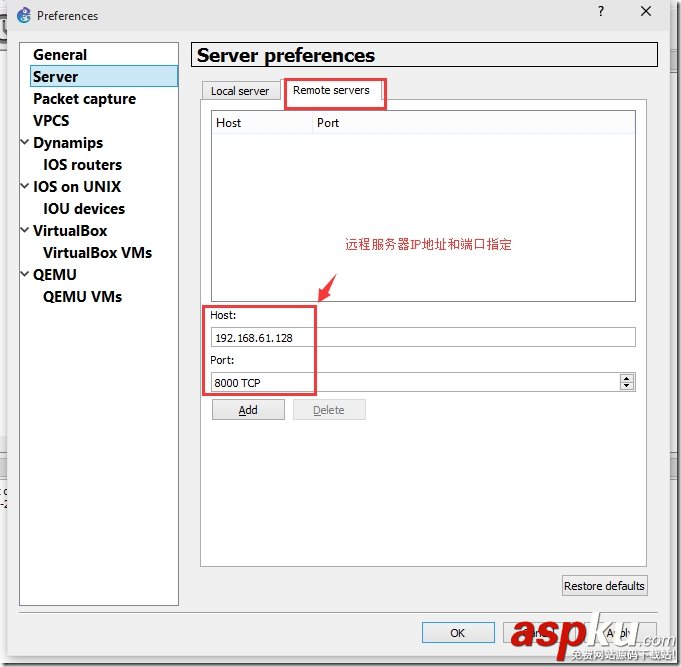

如下圖所示，遠程服務器配置選項卡，默認情況下服務器列表是空的，需要我們手動添加：

如上圖所示，我指定了192.168.61.128的IP地址作為GNS3的遠程服務器IP地址，也許大家比較好奇該地址的配置有沒有需要注意的地方，答案是有的，只要把該IP地址指向IOU虛擬機的IP地址即可。

其實這個地方目前是為IOU的設置而留的。你簡單的可以認為GNS3不但可以利用本地的Dynamips作為IOS運行服務器，它還可以指定遠程的一臺Unix虛擬機作為GNS3的服務器，讓該服務器來運行思科的模擬IOS即IOU(IOS running in Unix)。IOU的目的是讓大家可以利用占用物理機計算和存儲資源較小的Unix系統來運行思科的IOS(包括交換機IOS)從而實現大型和復雜的網絡互聯配置實驗。

數據包抓包工具配置

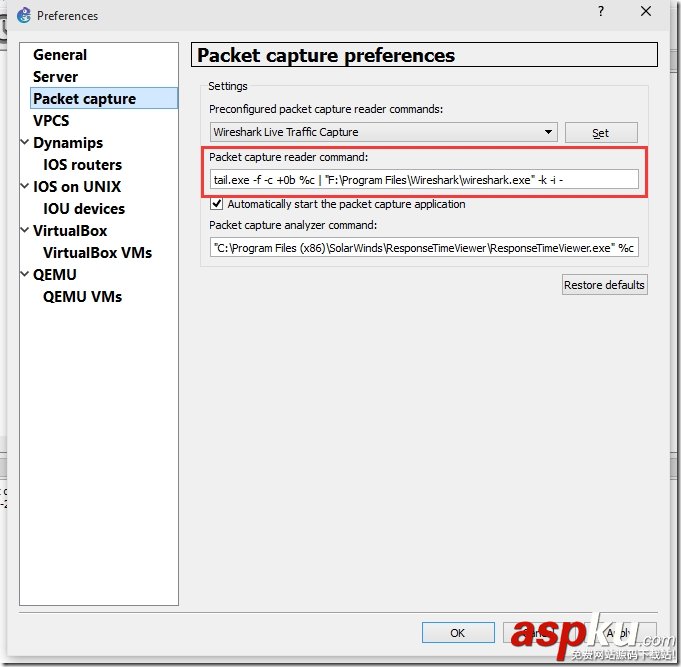

如下圖所示，在“Packet capture”選項卡中可以指定抓包工具所在的路徑和參數，這里只需要注意抓包工具已經安裝在本地并且路徑?jīng)]有填錯就可以了!

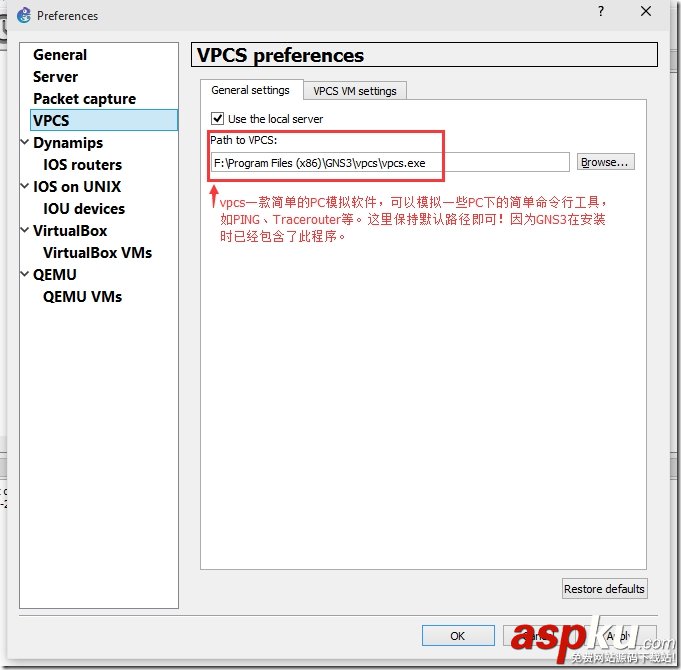

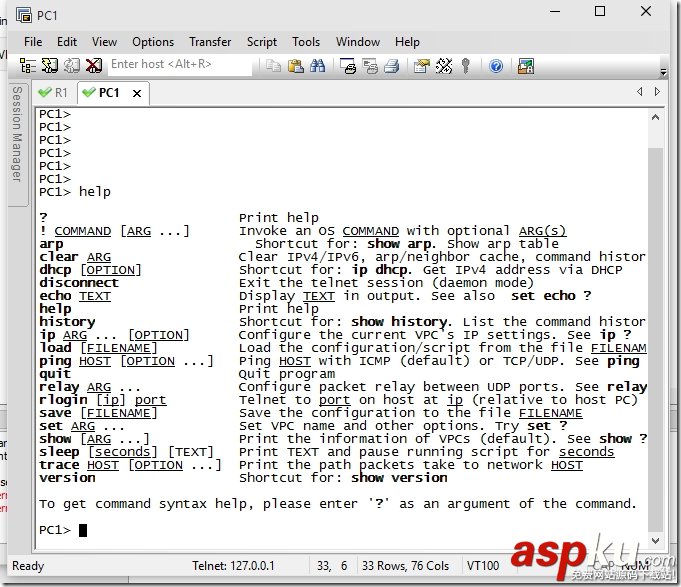

VPCS模擬軟件的配置

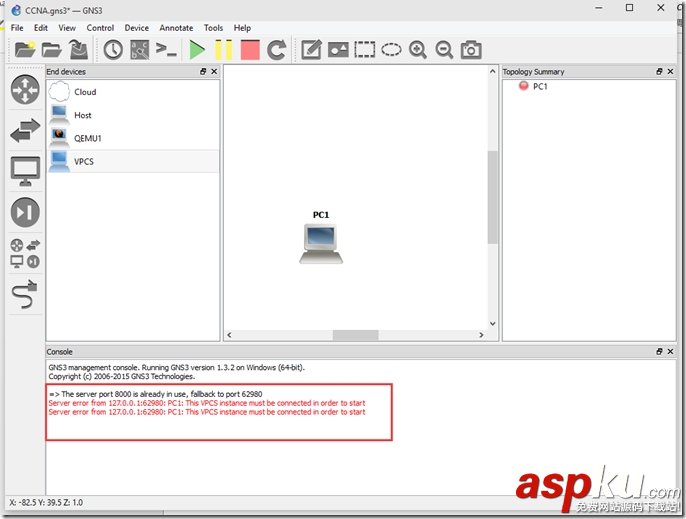

這里需要注意的是：VPCS需要和其他設備互聯時才可以啟動，如果單獨啟動它的話會收到下面提示：

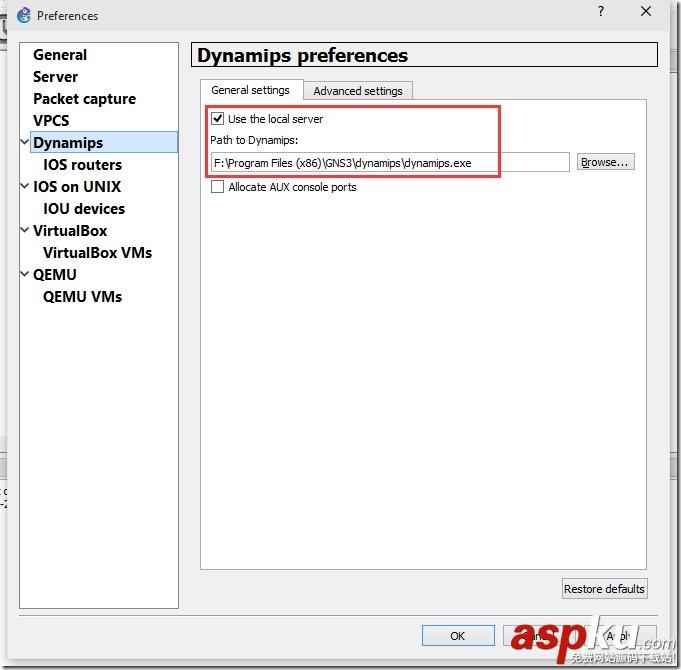

Dynamips的配置

本地服務器核心程序，IOS的模擬運行環境，保持默認配置即可。

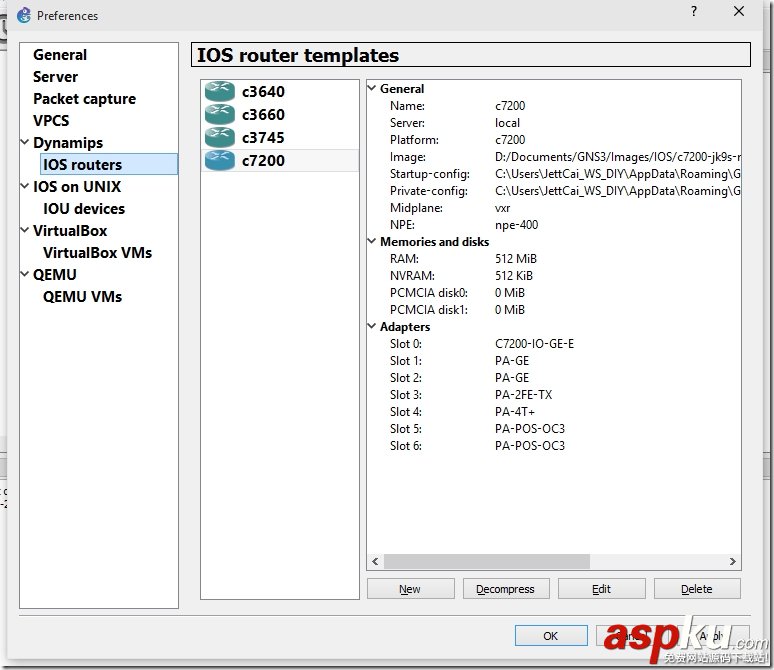

上圖是配置模擬設備的核心所在，所有IOS的模擬設備都在這里創建的，詳細的配置我會在GNS3的使用部分講解。

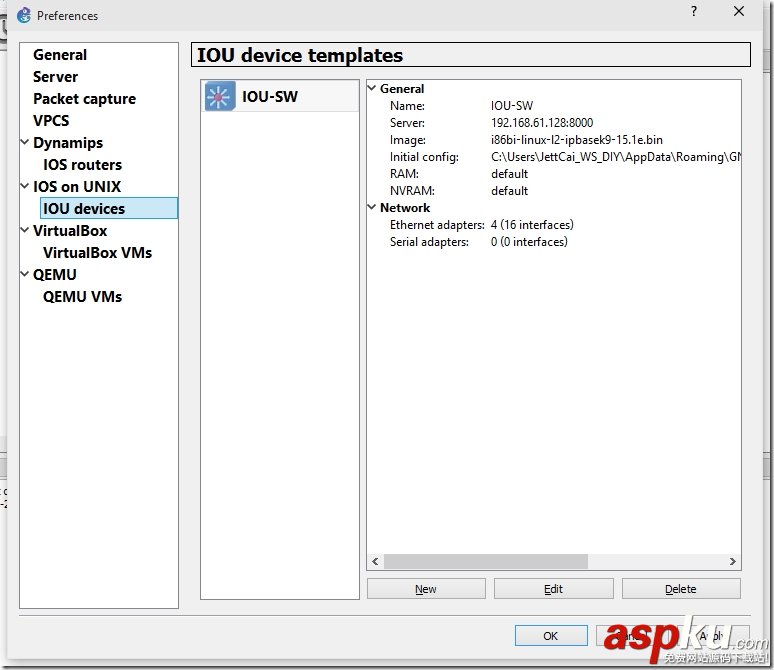

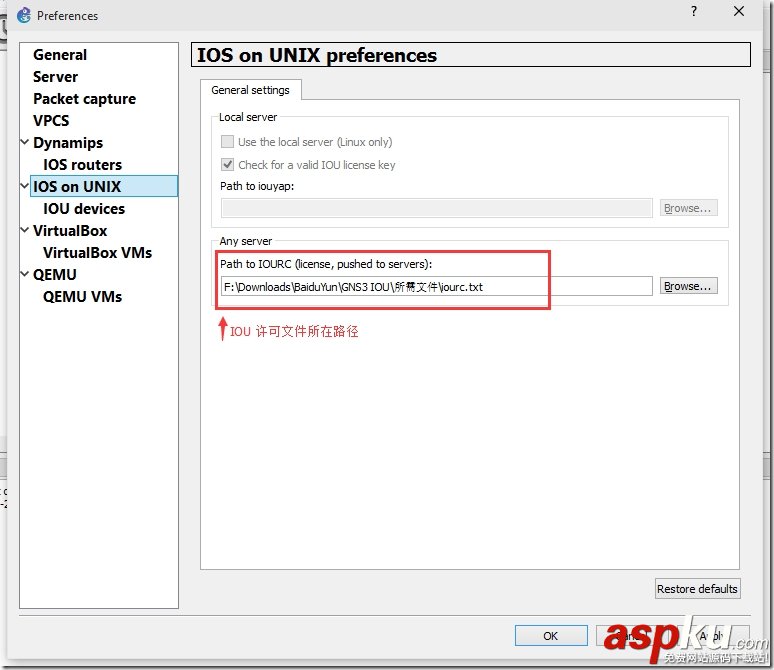

IOU配置部分

IOU devices和IOS routes這兩個配置差別不大，都是GNS3構建模擬設備的核心步驟。只不過前者IOS routes是針對本地服務器的IOS模擬運行環境而言；后者IOU devices是針對遠程服務器IOU 模擬運行環境而言。

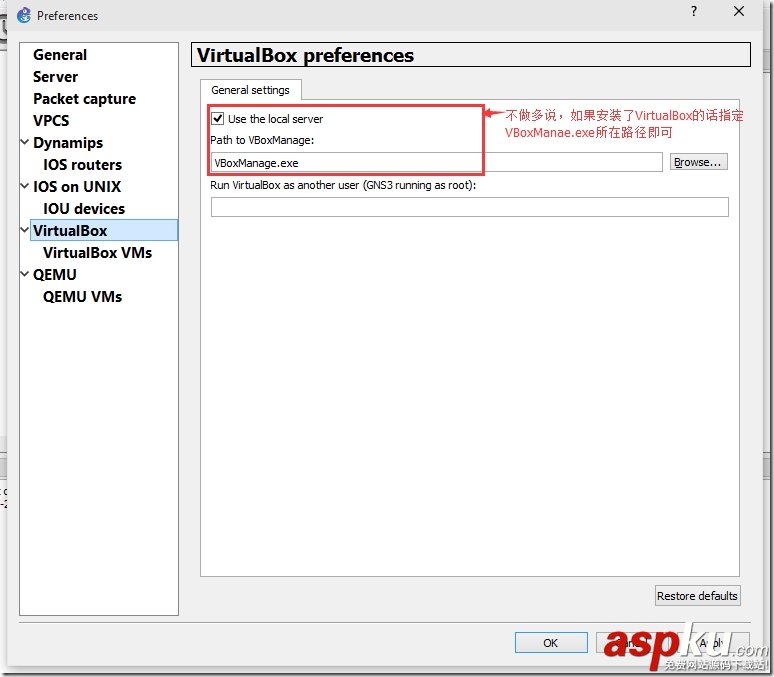

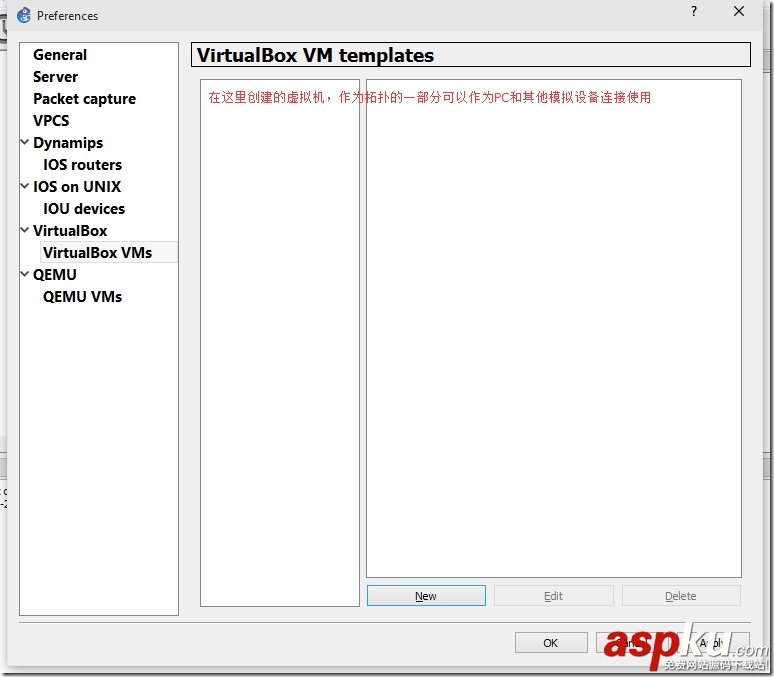

VirtualBox配置選項

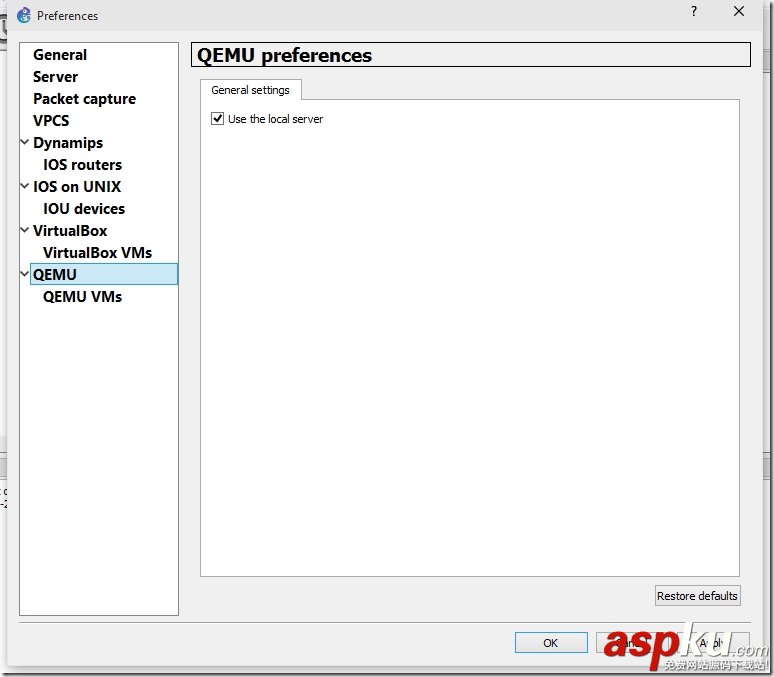

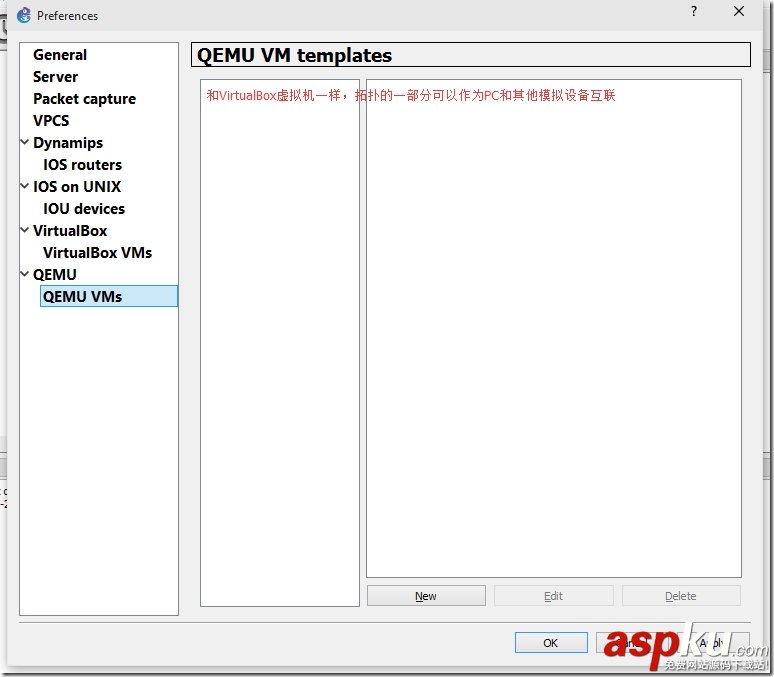

QUEM設置

到此，GNS3設置部分就講解完了，下面開始簡單的介紹
