前面介紹了GNS3的概念，安裝，配置和使用，本篇將介紹怎么利用GNS3配置IOU從而實現使用GNS3和Cisco IOU搭建路由交換實驗。

由于本篇篇幅較長，所以先過一下大綱：

1. IOU模擬環境介紹
2. IOU軟件環境的準備
3. VMware虛擬機的安裝、導入和配置
4. IOU鏡像的上傳
5. GNS3的配置
6. IOU模擬環境的實現

IOU即IOS On Unix，最初是由思科內部人員開發來測試IOS的平臺，后來流傳到互聯網經網友改進有了后來的WEB IOU。而GNS3從1.0版本后就開始整合了IOU，GNS3的IOU相比WEB IOU在拓?fù)涞臉?gòu)建方面方便靈活了很多。IOU的后端運行環境是基于Unix的操作系統，該系統可以運行在Oracle VirtualBox或者VMware的虛擬機上。由于是把IOU鏡像運行在Unix系統上，所以對物理機資源的占用非常低。

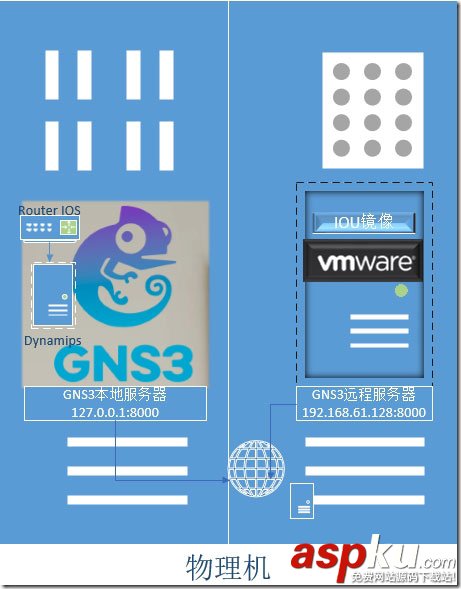

IOU的運行環境如上圖所示：IOS運行在Dynamips模擬的GNS3本地服務器中，GNS3以C/S的web模式通過127.0.0.1:8000訪問運行在物理機上的GNS3本地服務器；IOU鏡像運行在GNS3稱為遠程服務器的VMware虛擬機Unix系統中，GNS3以C/S的web模式通過192.168.61.128：8000和VMware上的Unix系統通信。

要實現在GNS3上配置并運行IOU需要用到下面軟件：

· GNS3 1.3.2 for Windows

· GNS3 IOU VM

· VMware虛擬機

注意：建議IOU的版本和GNS3的版本保持一致！

VMware虛擬機的安裝，這里就不介紹了，網上一搜教程一堆。

把下載的虛擬機模板-GNS3 IOU VM_1.3.2.ova導入到VMware中。

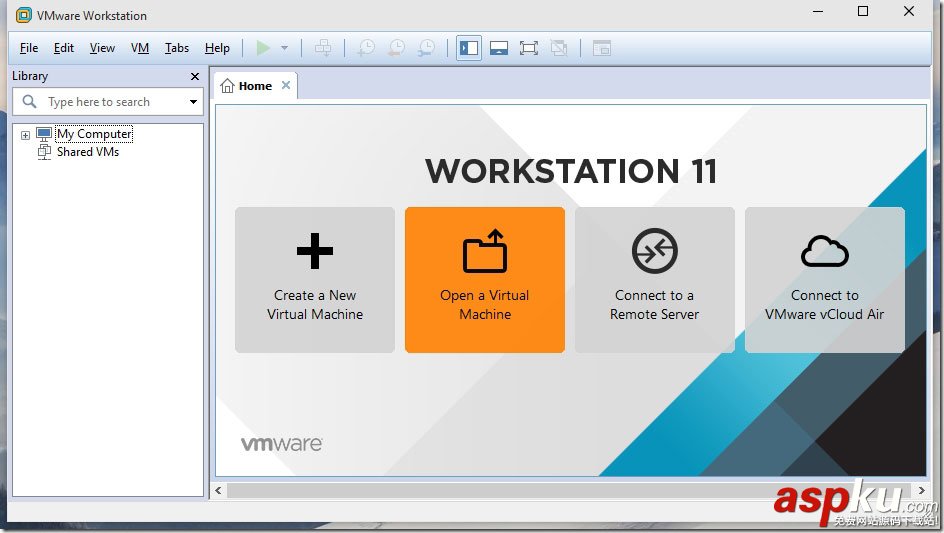

如下圖所示，打開VMware軟件，選擇打開虛擬機：

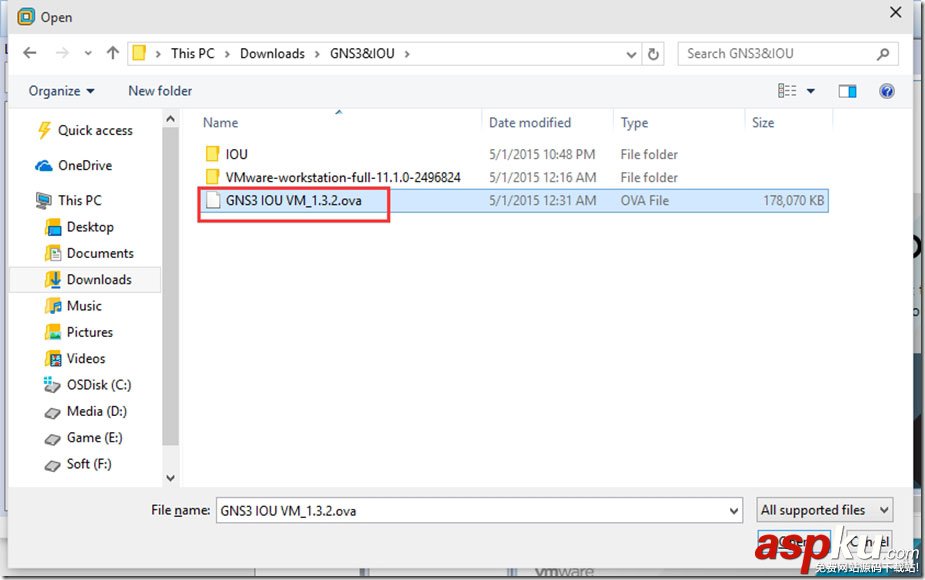

選擇下載好的虛擬機模板-GNS3 IOU VM_1.3.2.ova

如下圖，單擊“Import”把虛擬機導入VMware

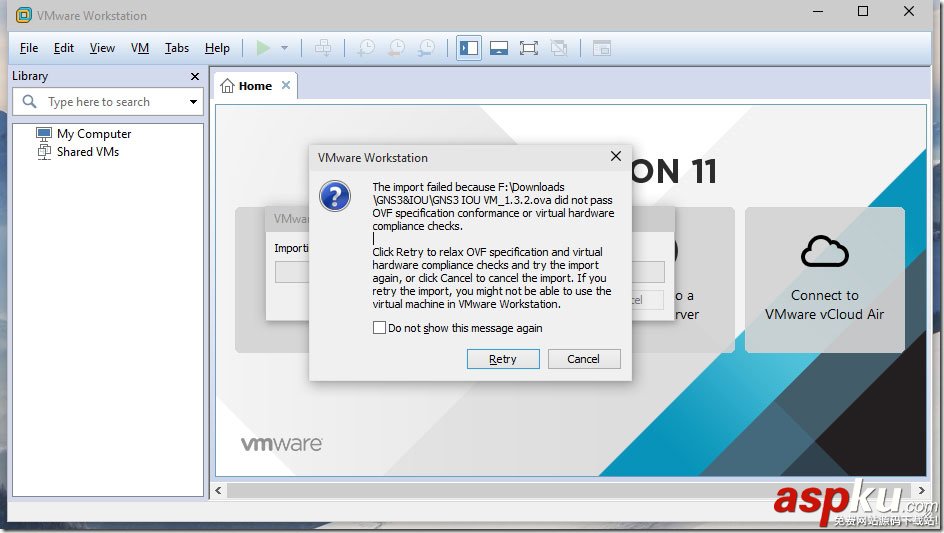

此時，會彈出如下錯誤提示，單擊“Retry”重試

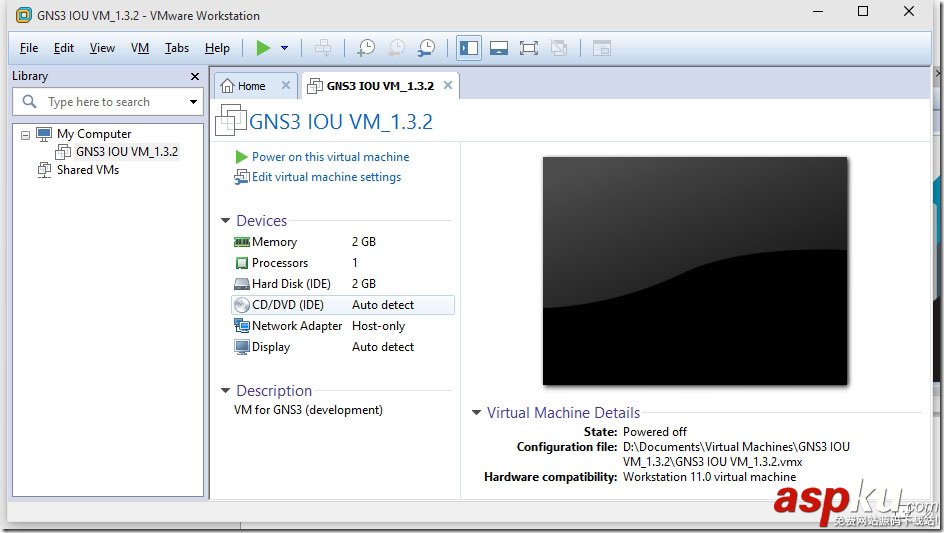

如下圖所示，已經成功把虛擬機模板導入VMware中：

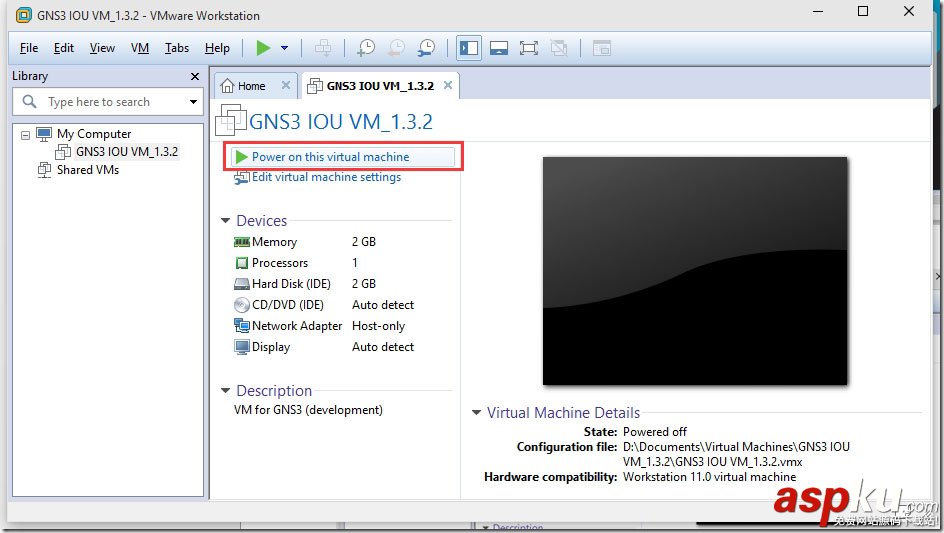

單擊“Power on this virtual machine”啟動剛剛導入的虛擬機：

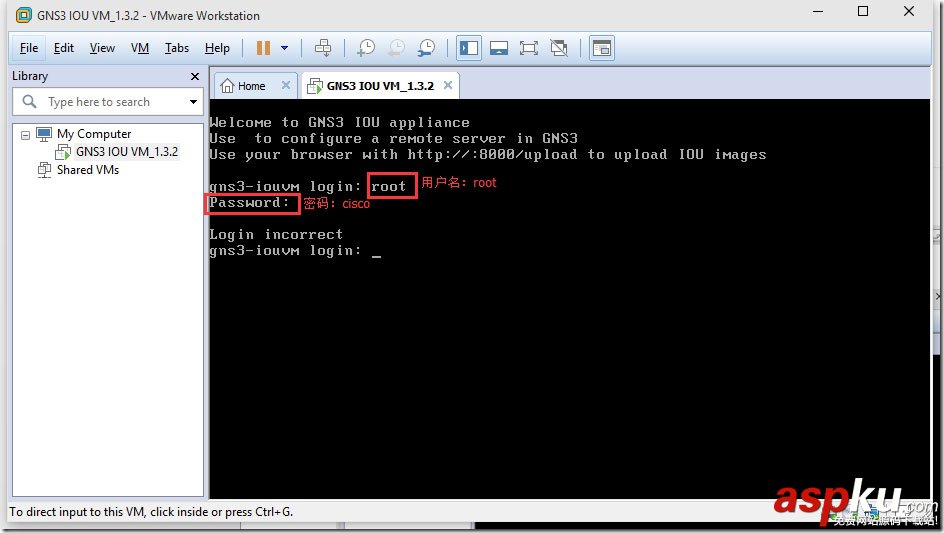

如下圖所示，成功登陸到IOU虛擬機：

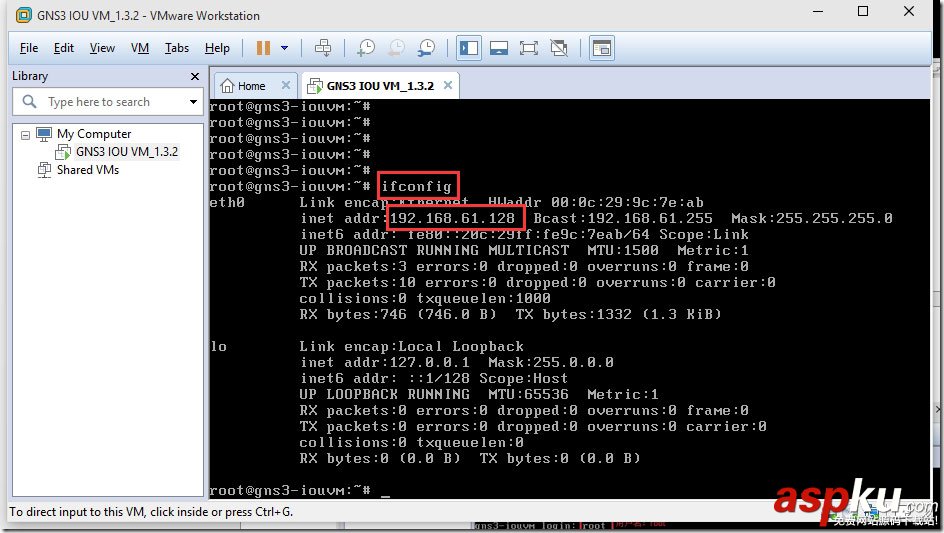

如下圖所示，運行ifconfig獲取IOU Unix系統的網卡IP配置信息，從下圖可以知道該IOU Unix虛機的IP為192.168.61.128，記住該IP地址，后面在配置GNS3 IOU的時候需要用到。

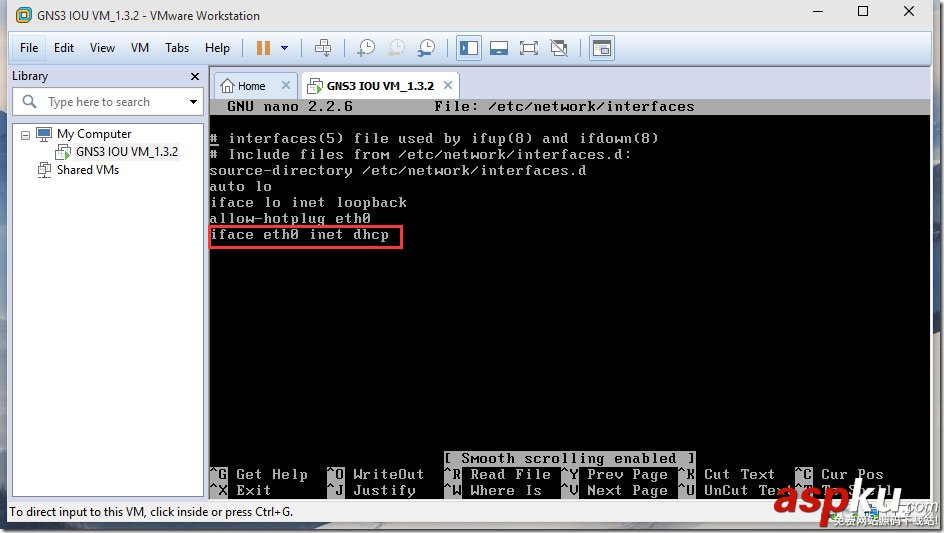

利用文本編輯器nano，查看虛擬機的網卡配置信息：

通過下圖可以看出，eth0網卡的IP地址是通過DHCP動態獲取的

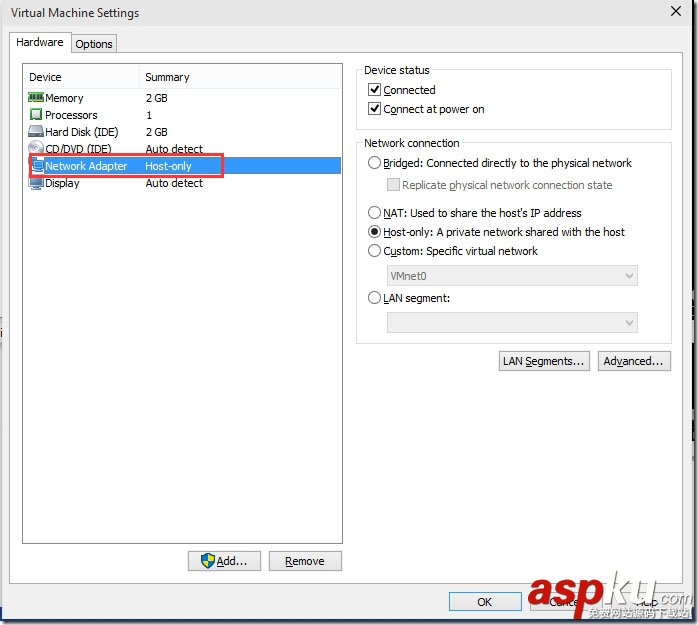

通過查看該IOU虛擬機模板的網絡配置可知道網卡的連接方式為“Host-Only”

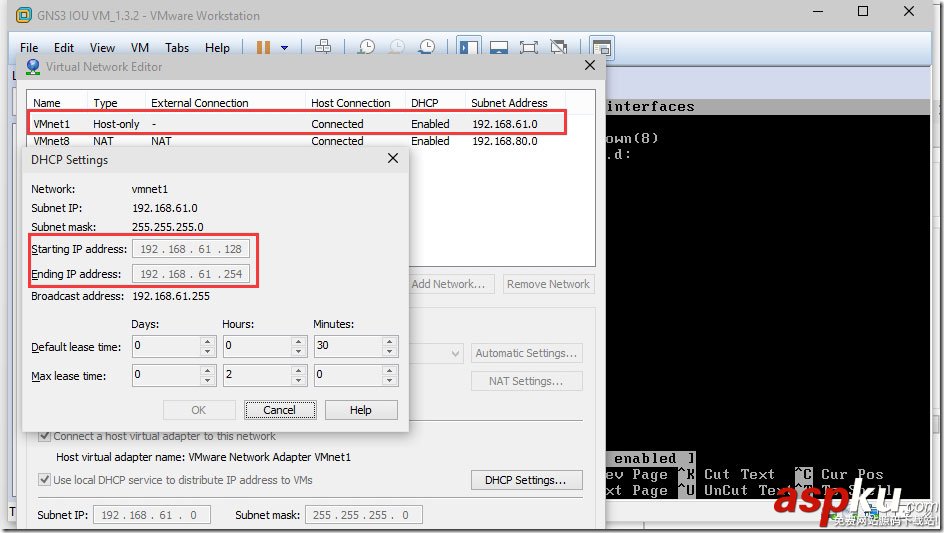

通過，查看VMware上的”Host-Only”網絡配置，確認IOU虛擬機的IP地址就是從”VMnet1”的DHCP服務器得到的第一個IP地址-192.168.61.128。

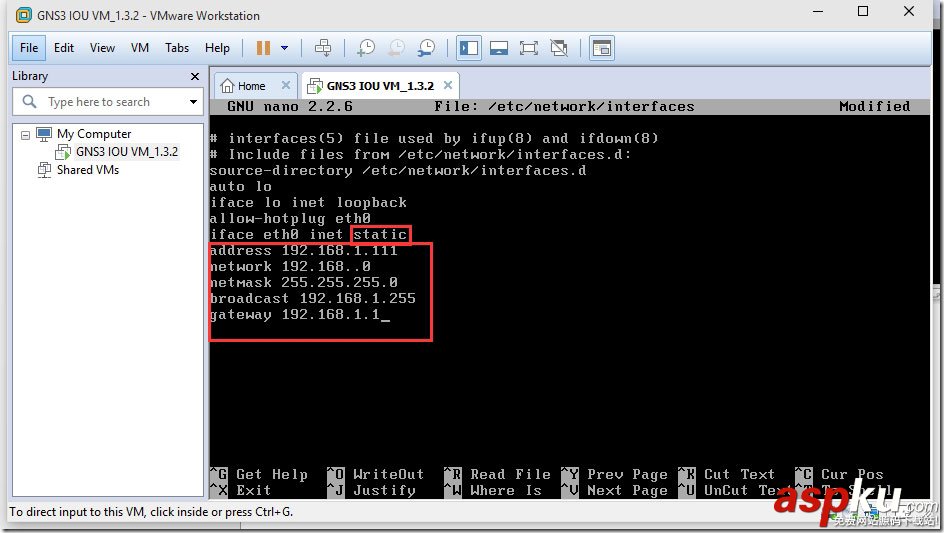

如果不想讓虛擬機自動從VMnet1獲取IP地址而是手動填寫靜態IP地址的話，可以通過下面的配置例子來修改eth0的IP信息：

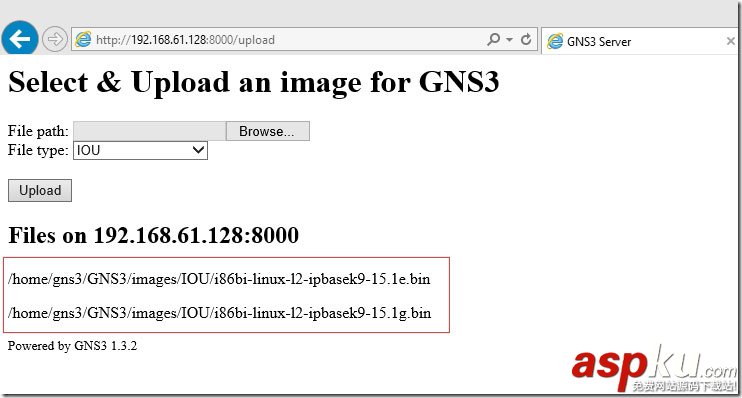

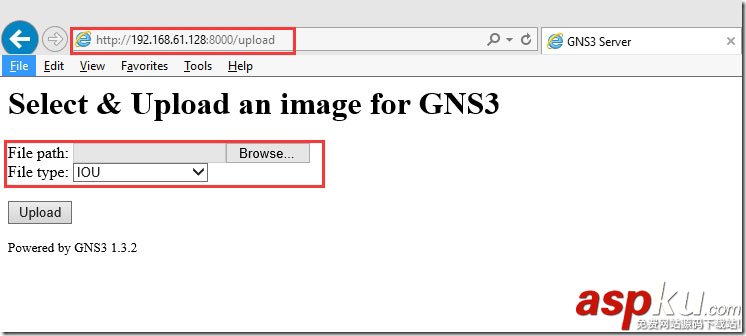

在物理機上打開瀏覽器，輸入IOU Unix虛擬機的IP地址，打開IOU鏡像上傳界面，如下圖所示：

把下載的IOU鏡像一一上傳到IOU虛擬機上，IOU鏡像可以從網上搜索或者CISCO官網獲得：

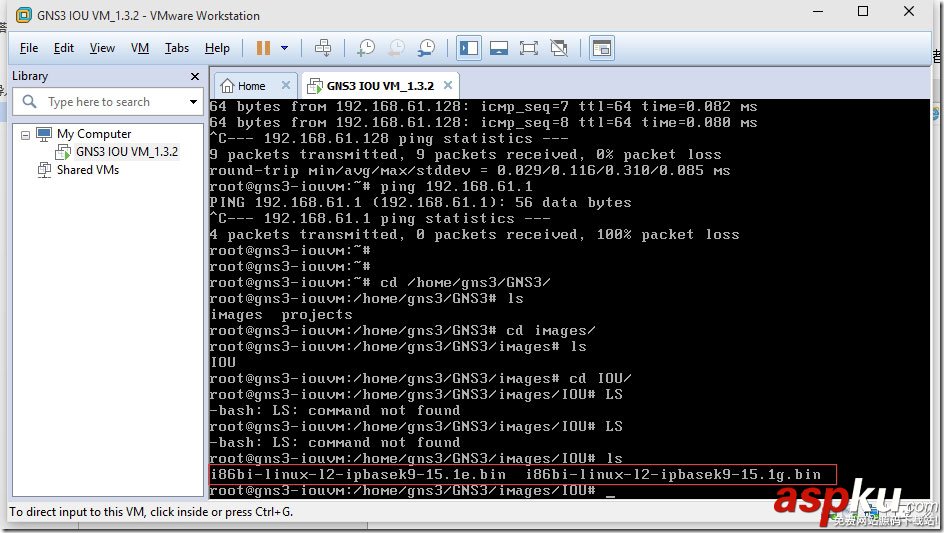

我們可以到IOU Unix虛擬機上進行確認鏡像是否已經上傳成功：

通過上圖我們可以確認鏡像已經上傳成功！

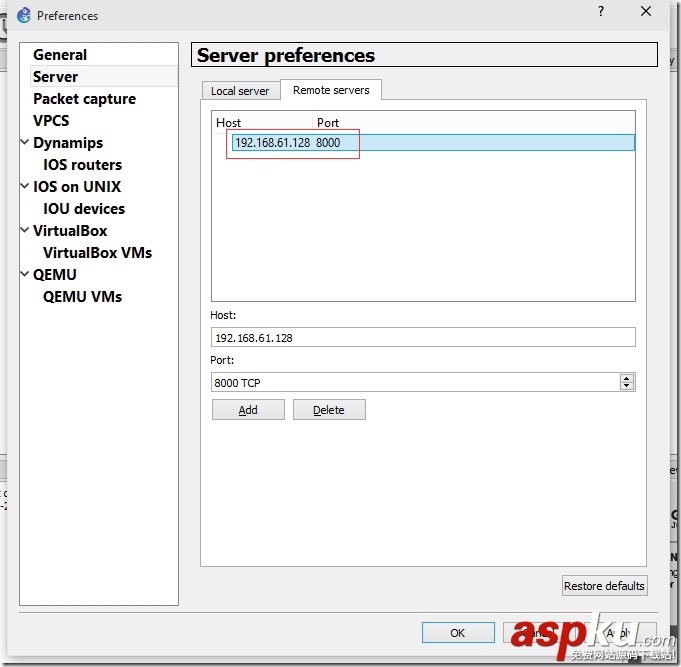

如下圖所示，在“Remote servers”里添加IOU Unix虛擬機的IP地址實現GNS3和IOU虛擬機的通訊！

+

上面有一個需要注意的地方：就是在配置遠程服務器IP地址的時候可以把該地址和本地服務器的地址指向同一個網段，但是本地服務器的端口號不要和遠程服務器的端口號一樣，例如可以把本地服務器的端口號設置成8001，遠程服務器的設置成8000。這樣既不會有端口號的沖突也可以讓本地服務器的IOS模擬設備和遠程服務器的IOU模擬設備進行互聯！

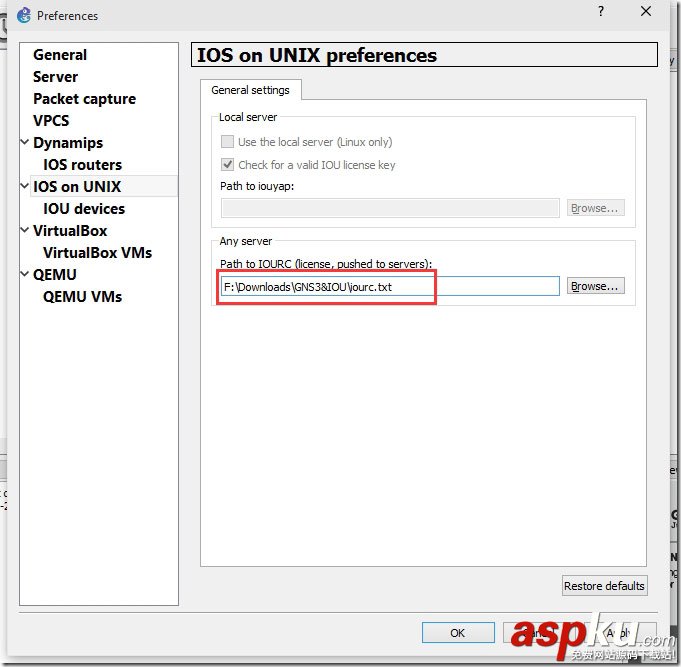

找到如下圖的位置，把IOU許可文件導入GNS3中，該文件可以從GNS3官網下載到，或者在搜索引擎搜索到。

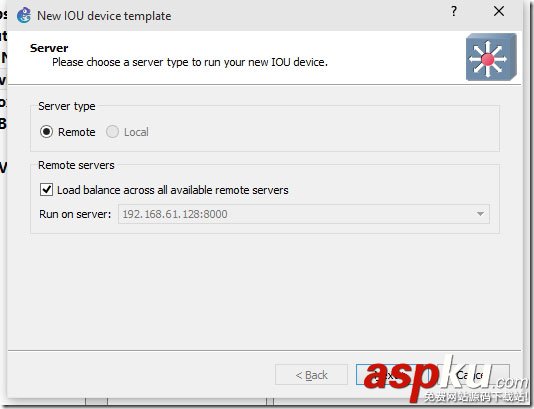

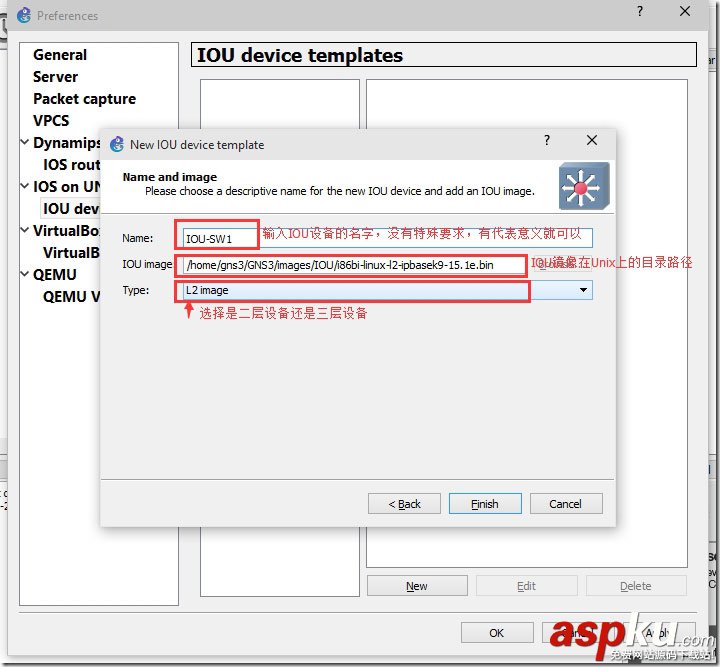

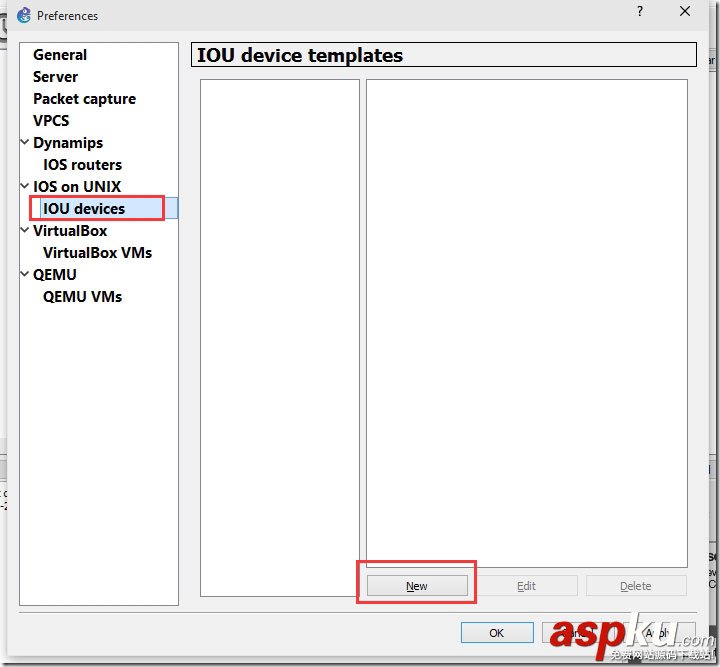

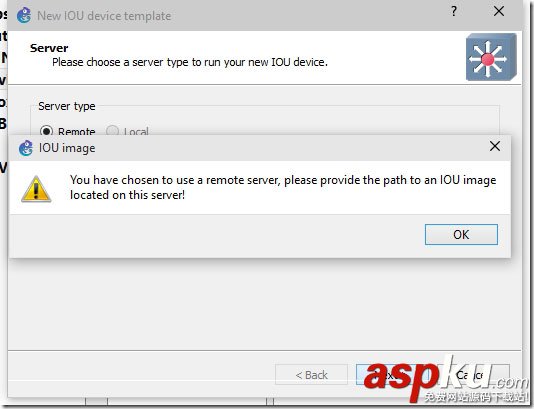

看圖說話吧！

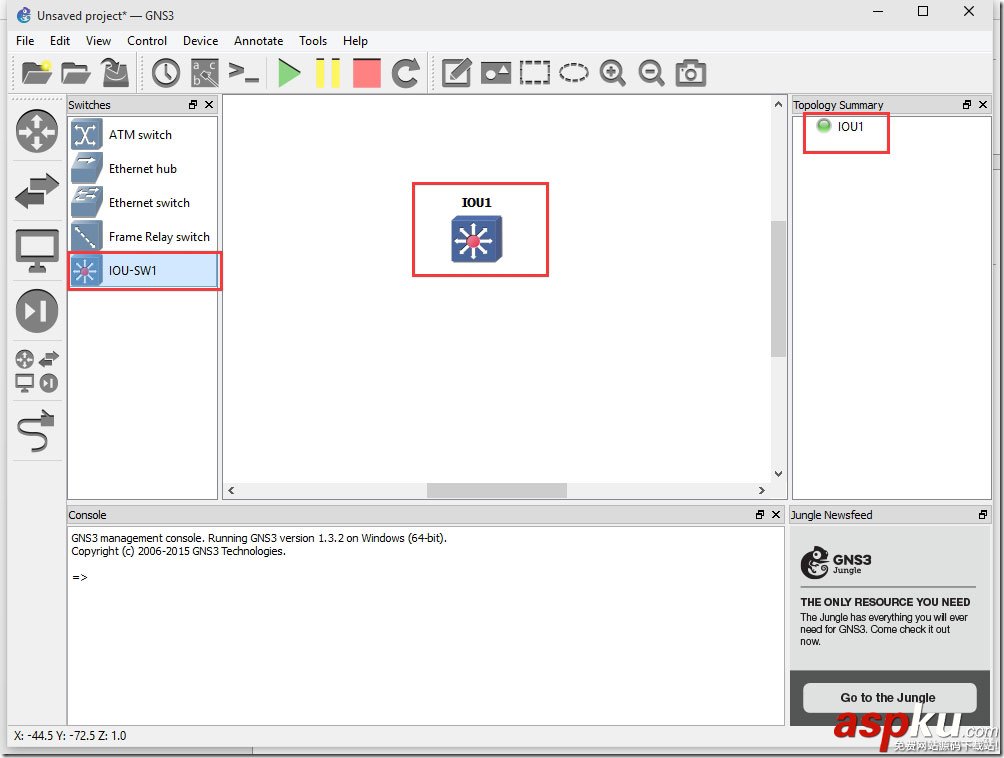

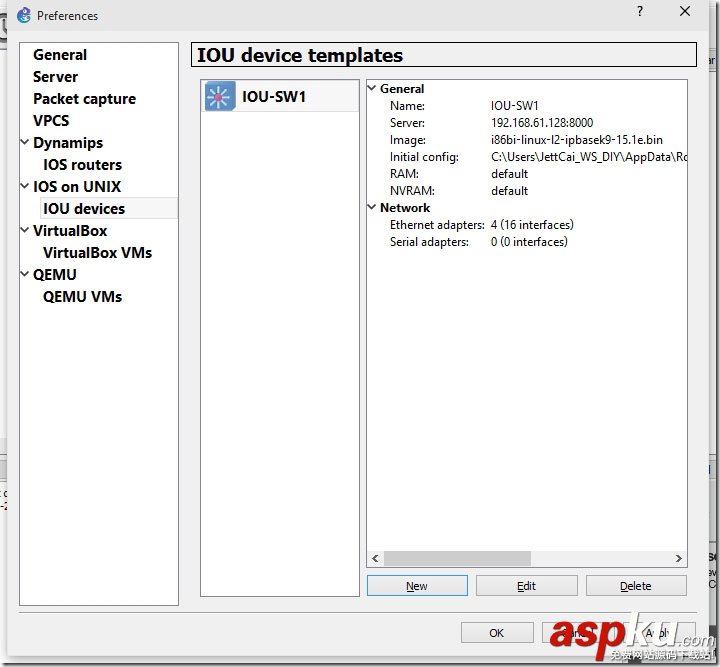

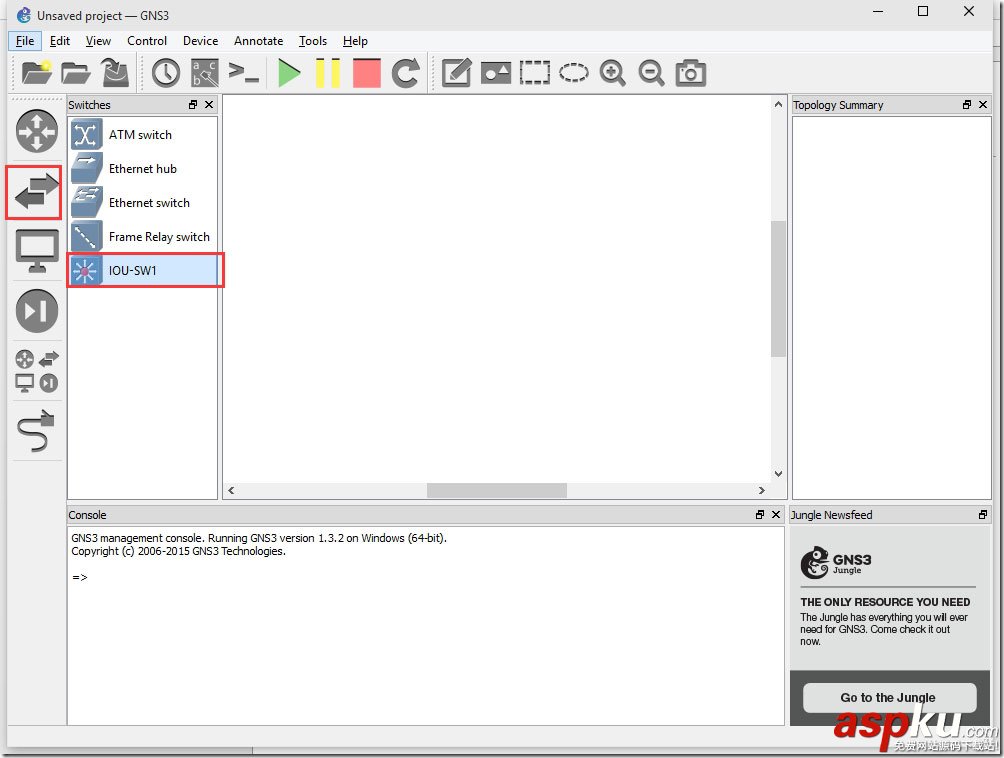

新建的IOU設備就出現在下圖所示的界面里了:

接下來，就可以利用IOU設備進行實驗了：

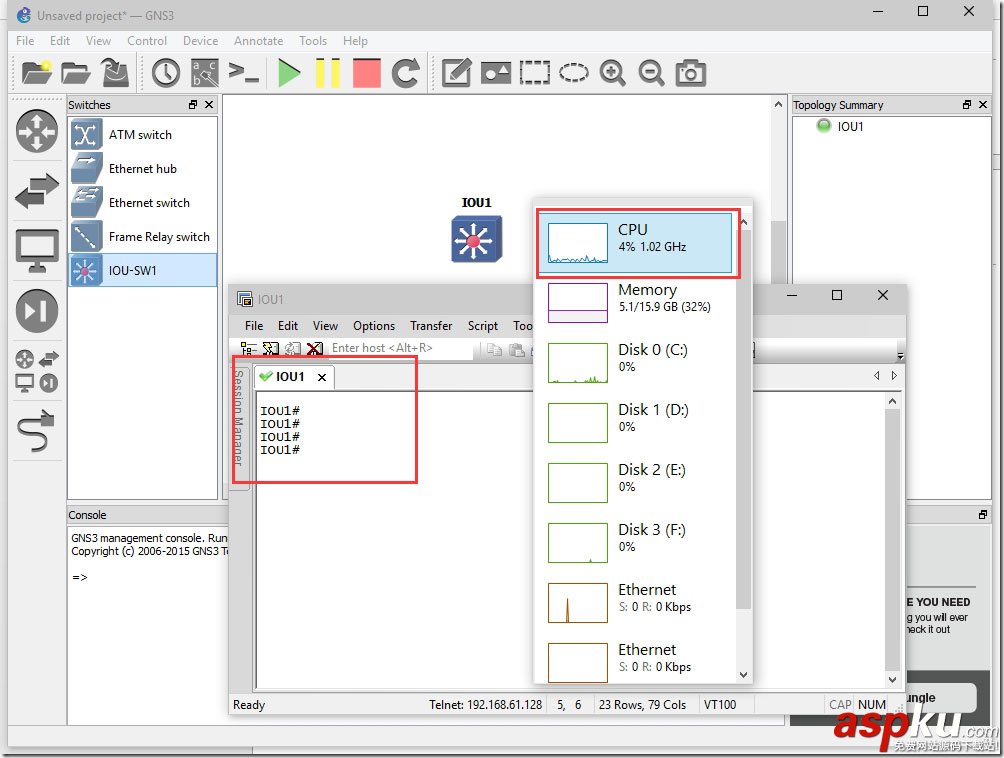

如下圖所示，雙擊IOU1設備即可進入控制臺配置界面：

從上圖可以看出IOU對系統資源的占用很少。

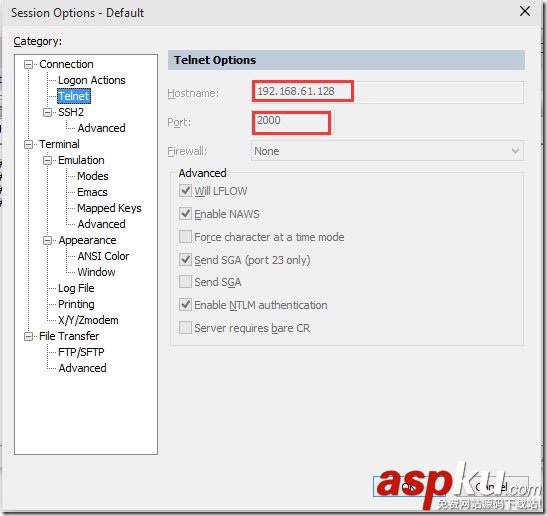

IOU設備是從端口號2000開始計算的。

好了，到此《利用GNS3和CISCO IOU搭建路由交換系列》就全部介紹完畢！希望對剛接觸GNS3和IOU的朋友能得到一定的幫助！
