在adobe 中，你能用幾種簡單的形狀創建三維效果。將一維空間內的物體拉伸，再加入底，側面和陰影，從而賦予三維效果的真實感。這篇教程是個小小的范例，希望它能幫助你正確的繪制物體。素材是一張檸檬圖案的矢量圖，我們要做的是以這張圖為基礎創建一個圓柱體。（如下圖）

1、從圓形創建橢圓

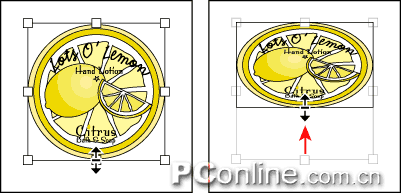

選擇整個的圓形對象，用選擇工具向上拖動定型框上底邊中心的控制手柄，將圓形垂直壓縮，取消對對象的選擇。（圖01）

圖01
2.打開智能輔助線

從視圖菜單中選擇智能輔助線（view > smart guides）。智能輔助線是adobe illustrator創建的臨時網格，顯示出路徑、節點和角度。它可以幫助你選擇錨點并吸附它們，這樣，你就可以對對象進行精確的創建、編輯、移動、對齊和變換。在這里，你將使用智能輔助線來對齊形狀。
3.創建圓柱體的底面

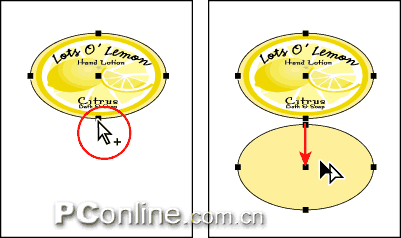

從工具箱中選擇直接選取工具，選擇檸檬圖案中最外邊的淡黃色橢圓形。按住alt+shift（windows）或option+shift（），用鼠標拖動橢圓向下移動，在橢圓原件的下方建立一個副本。調整副本的擺放位置，直到智能輔助線顯示副本處于原始圖形的正下方。（圖02）

圖02
4.創建圓柱體的左側面

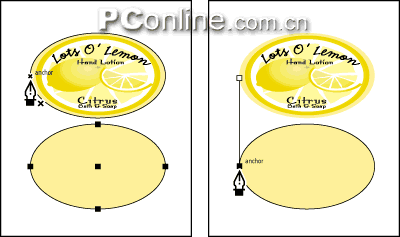

選擇鋼筆工具，按住shift點擊位于上邊的橢圓的左錨點，然后點擊下邊的橢圓的左錨點，在兩個橢圓之間建立一條線段。（圖03）

圖03
5.完成圓柱體的側面

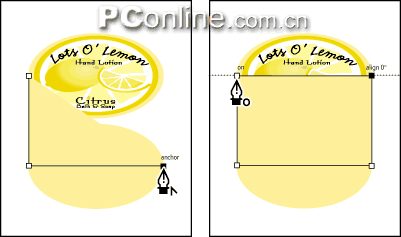

點擊下面橢圓的右錨點，然后點擊上面橢圓的右錨點，再次點擊第一個橢圓的左錨點。這樣，你就完成了一個長方形，它將作為圓柱體的側面。（圖04）

圖04 6.連接圓柱體的側面和底面

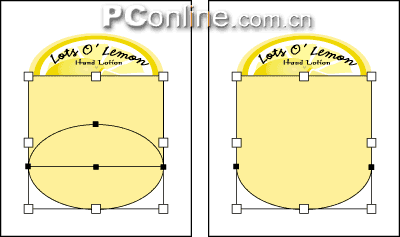

現在圓柱體的側面和底面是兩個不同的對象，我們要把它們連接起來，成為一個對象。選定選擇工具，按住shift，選擇新創建的矩形和下邊的橢圓，打開對齊面板，點擊路徑尋找器，在“組合”中選擇“合集”。這樣，你就得到了一個從橢圓和矩形創建了一個新對象。

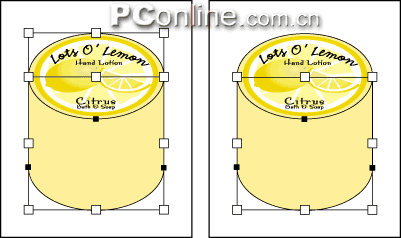

由于上邊的橢圓被新對象遮住了，所以你需要把新對象放到后邊去。選擇對象/排列/置后（object > arrange > send to back）。（圖05）
