5.1  程序功能與運行

打開程序，屏幕上顯示如圖5-1所示的程序流程圖和如圖5-2所示的程序運行主畫面。

圖5-1  程序流程圖                        圖5-2  程序運行主畫面

在圖5-1中，【run to view documentation】設計圖標完成發布一個聲明并運行程序到主畫面的功能，其余設計圖標則完成運行程序實例的功能。

在如圖5-2所示的主畫面中有如下3個按鈕：

l         【introduction】——程序簡介

l         【linking content】——程序流程圖標設計說明

l         【run the example】——運行實例

單擊【run the example】按鈕，程序進入實例演示分支，其運行畫面如圖5-3所示。

畫面左側為一圖形顯示窗口，右側有3個按鈕，鼠標單擊任意一個按鈕，左側窗口均可顯示一幅圖形。其中，多次單擊第2個按鈕時，將顯示出不同的圖形。

圖5-3  實例運行畫面

5.2  程序流程分析

5.2.1  依據圖像文件名獲取圖形

單擊【file name】按鈕，左側窗口顯示一幅文件名為external.gif的圖形。這是一幅與應用程序位于同一目錄下的圖形文件。

打開該分支顯示圖標的屬性設置對話框如圖5-4所示。

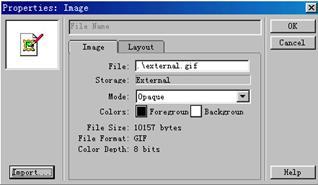

圖5-4  【file name】顯示圖標屬性設置對話框

屬性設置對話框的“file”欄內已輸入了“./external.gif”。因此，程序運行至此時將在設定的路徑目錄下（本例設置“./”表示同目錄下）獲取這一文件并顯示在屏幕上。

及時點評  依據圖形文件名獲取圖形就能夠很容易地替換一幅圖形，因為只要修改圖形文件名稱即可實現替換。獲取圖形文件時要注意文件路徑的設置，在文件名前使用“./”符號表示圖形文件與程序在同一目錄下；在file欄內輸入:=filelocation^"external.gif"也可獲得同樣的效果。

5.2.2  通過設置一個變量獲取不同的圖形

單擊【expression】按鈕，左側窗口顯示一幅圖形，多次單擊，左側圖形將輪流顯示紅色、藍色和綠色3幅顏色不同的圖形。

這是由于在程序同一目錄下已存在red.gif、blue.gif和green.gif 3幅不同顏色的圖形，該分支下的顯示圖標屬性設置如圖5-5所示。

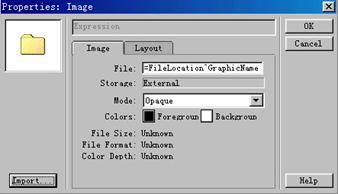

圖5-5  【expression】顯示圖標屬性設置對話框

在圖形屬性設置對話框的file欄內輸入“=filelocation^graphicname”，其中“graphicname”是一個自定義變量。

打開第2分支顯示圖標的附屬運算圖標，其代碼如圖5-6所示。

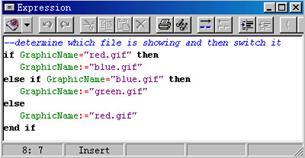

圖5-6  【expression】顯示圖標的附屬運算圖標內的代碼

運行代碼后，將把red.gif、blue.gif和green.gif 這3個圖形文件中的一個文件名賦給graphicname變量，從而獲取一幅圖形并顯示。

及時點評  在file欄內設置一個變量，將某圖形文件名賦予此變量即可獲取圖形。要想在同一顯示圖標中每次顯示不同的圖形，可利用if…then語句進行判斷，從而改變變量中的圖形文件名，以獲取并顯示不同的圖形。

5.2.3  從網站上獲取圖形

單擊【url】按鈕，左側窗口將獲取一網站上的圖形予以顯示，如圖5-7所示。

圖5-7  從網站上獲取的圖形

這是因為在圖形屬性設置對話框中file欄內輸入了一個網址，如圖5-8所示。

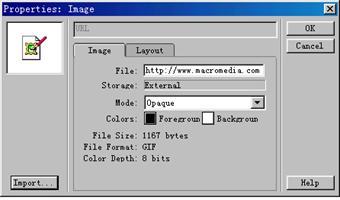

圖5-8  【url】顯示圖標屬性設置對話框

本例在file欄輸入了如下的網址和圖形文件名：

www.macromedia.com/support/authorware/hidden/mmlogo.gif

運行程序后可獲取如圖5-7所示的圖形。

5.3  小結

多媒體程序設計中要應用到大量的圖形、圖像素材，authorware設計了多種獲取外部圖形的方式，本例介紹了其中的3種。靈活運用這些方式，不僅能方便地獲取圖形，還可方便地更換圖形，或者用同一圖標顯示出不同的圖形等，使多媒體程序運行效果更為完美。

本例主要應用了如下的一些技術：

l         依據圖形文件名獲取圖形

l         相對路徑的應用

l         用同一顯示圖標獲取不同的圖形

l         從網站上獲取圖形
