5．2 交互設計實例
　　authorware的人機交互方式十分豐富，這個例子主要介紹“按鈕交互”(button interaction)。
　　本例的程序流程如下圖所示：

　　本例執行后的程序界面如下圖，點按“按鈕一”可跳到按鈕一相對應的頁面，點按“按鈕二”可跳到按鈕二相對應的頁面，點按“退出” 按鈕可退出程序。

　　本例制作過程如下：
　　1．運行authorware ，新建一文件。
　　2．從圖標工具欄向程序設計窗口中的主流程線上拖入一個“顯示圖標” ，并命名為“主菜單”。
　　3．從圖標工具欄向主流程線上拖入一個 “交互圖標”，并命名為“選擇”。

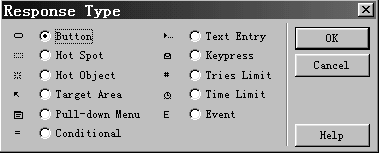

　　4．從圖標工具欄向程序設計窗口中“選擇” 圖標的右方拖入一個 “群組圖標”，此時彈出“響應類型”對話框，如下圖，這里有11種用戶交互和響應方式可供選擇，在此我們選擇“按鈕類型”(button)，點擊“ok”后，將該圖標命名為“按鈕一”。

　　5．再次向程序設計窗口中“按鈕一”圖標的右方拖入一個 “群組圖標”， 此時不再彈出“響應類型”對話框，而是默認為和上一響應類型一致的響應方式，這里仍為“按鈕類型”(button)，并將該圖標命名為“按鈕二”。
　　6．向“按鈕二”圖標的右方拖入一個“計算圖標”，并命名為“退出”。
　　7．雙擊“按鈕一”圖標，打開“按鈕一”的群組圖標設計窗口，向其中拖入一個“顯示圖標” ，并命名為“按鈕一內容”。雙擊“按鈕一內容” 圖標，進入“展示窗口”，這個窗口里的內容就是在運行程序時點按“按鈕一”后要顯示的內容。此時顯示一個“編輯工具盒”，如圖，“編輯工具盒”中的八個按鈕的功能依次為：
　　選擇/移動、文本編輯、畫90o/45o直線、畫任意直線、畫橢圓/圓、畫矩形、畫圓角矩形、畫多邊形。

　　選擇“文本編輯”按鈕，鼠標指針為“i”形，在展示窗口中單擊，進入文本編輯狀態，如圖。

　　在插入點處依次輸入“你剛才點了按鈕一”。格式化文本可在選定文本后使用“文本”(text)菜單。
　　輸入完畢，可使用“選擇/移動”按鈕，將文本移至合適的位置。單擊“展示窗口”或“編輯工具盒”窗口右上角的“叉號”都可退出編輯狀態，完成該圖標的編輯。
　　8．雙擊“按鈕二”圖標，打開“按鈕二”的群組圖標設計流程線，向其中拖入一個“顯示圖標” ，并命名為“按鈕二內容”。 同上操作，在“按鈕二內容”內容圖標中輸入文本“你剛才點了按鈕一”。
　　9．雙擊“主菜單”顯示圖標，在其中輸入文字“這一頁是主菜單頁面”。
　　10．雙擊“退出”計算圖標，此時打開一個計算圖標的編輯窗口，如圖，輸入“quit( )”（意義為退出些程序）后，關閉此窗口。

　　至些本示例大致設置完畢，選擇“控制”（control）—“播放”(play)命令測試一下。
　　單擊“按鈕一”后，發現界面如下圖所示：

　　這是因?yàn)椋陲@示“按鈕一內容”圖標時，其他顯示內容并沒有被擦除。這時我們要在 “按鈕一內容”圖標和“按鈕二內容”圖標前分別添加一個“擦除圖標”。

　　11． 關閉程序運行窗口，向“按鈕一”流程線窗口中拖入一個“擦除圖標”，放在“按鈕一內容”圖標前，并命名為“擦除”。

　　12．雙擊“擦除”圖標，同時顯示展示窗口和“擦除圖標屬性”對話框，“擦除圖標屬性”對話框如下圖。
　　 在list（擦除列表）中選中“要擦除的圖標”(icons to erase)，單擊要擦除的對象后，發現界面如下圖所示，說明當程序運行到“擦除”圖標時，“主菜單”圖標內的文字將被擦除，單擊“ok”確定。一個擦除圖標可同時擦除多個顯示圖標顯示的內容，如果在list（擦除列表）中選中“要保留的圖標”(icons to erase)，單擊某對象后，則除了在列表中的圖標，其它所有顯示內容都將被擦除。本例設置如下圖。

　　13． 選中上一步設置的“擦除”圖標，單擊常用工具欄上的 “復制圖標” ，然后在“按鈕二”流程線窗口中“按鈕二內容”圖標前單擊鼠標，使粘貼指針移至“按鈕二內容”圖標前，然后單擊常用工具欄上的“粘貼圖標” ，即可將“擦除”圖標粘貼到“按鈕二”群組圖標中，如圖。

　　至此，該示例完成，保存文件。

5．3 課件的打包

　　當課件制作完成后，需打包發行，以便脫離authorware集成環境單獨運行。
　　首先，在打包前應對展示窗口進行設置，對外部庫文件、動畫文件、外部函數文件的使用進行設置。
　　其次，還需考慮很多細節，如除課件本身外，其他本課件所需要的外部文件、庫文件等的存儲；打包文件所需磁盤空間的大??；對打包文件及所需外部文件發送到何種存儲介質存儲（一般為軟盤、cd-rom、網絡）等。
　　下面以上述“按鈕示例”為例，來說明文件打包的操作，打包后形成可執行文件sample.exe。

5.3.1 文件屬性設置

　　選擇菜單modify菜單中file子菜單的properties命令，顯示文件屬性對話框，如圖，其playback選項卡中的常用選項含義如下：

　　background color（背景色） 指定展示窗口的背景顏色，單擊文字前的色 塊，可改變顏色，缺省值為白色。本實例保持缺省值。
　　chroma key（關鍵色） 當使用視頻重疊卡，而且該卡支持chroma色鍵時可設 置，單擊文字前的色塊，可改變顏色，缺省值為洋紅色。本實例保持缺省值。
　　size 下拉列表框 用來設置展示窗口的大小，缺省值為640×480。共有多種方式：
　　variable（任意大?。嚎扇我庠O(shè)置展示窗口的大小，且在運行中可改變展示窗口的大小。
　　512×342～1152×870：這些選項用來設置固定大小的展示窗口，以象素為單位。
　　use full screen（使用全屏）：使展示窗口自動占據整個屏幕。本實例選擇“variable”，實際常使用缺省值。
　　center on screen（屏幕中央）復選框 選中，展示窗口將顯示在屏幕的中央。缺省值為不選中。本實例為選中。
　　title bar（標題欄）復選框 選中顯示展示窗口的標題欄，不選中，隱藏標題欄。缺省值為選中。本實例保持缺省值。
　　menu bar（菜單欄）復選框 選中顯示展示窗口的菜單欄。缺省值為選中。本實例為未選中。
　　task bar（任務欄）復選框 決定當windows 9x的任務欄覆蓋部分展示窗口時，是 否顯示該任務欄，選中顯示任務欄，缺省值為不選中。本實例保持缺省值。 其余選項一般保持缺省值，這里不再作介紹。

5.3.2 文件打包

　　選擇“文件”（file）菜單下“打包”（package）命令，顯示打包對話框。各選項含義如下：

　　packagefi1e（打包文件）下拉列表框 根據需要，將文件打包成不同的類型。共有三種選擇。
　　“without runtime”類型，打包后的文件，其擴展名為a5r，需要用runa5w.exe程序來運行打包的文件，因此，選用此選項時，要將runa5w.exe程序一起提供給用戶；
　　“for windows 3.1”類型，打包后的文件，其擴展名為exe，將runa5w.exe 程序內置在打包文件中，可獨立在windows 3.1操作系統中運行；
　　“for windows 95,98 and nt”類型，打包后的文件，其擴展名為exe，將runa5w.exe程序內置在打包文件中，可獨立在windows 9x 或windows nt操作系統中運行；一般選擇“for windows 95 and nt”類型，但有多個課件時，采用“without runtime”類型，可節省存儲空間，不需要每個課件都內置runa5w.exe程序。本實例選擇“for windows 95 and nt”類型。
　　resolve broken links at runtime（修補被斷開的鏈接）復選框選中，在運行程序時，將恢復斷開的鏈接，保證正確顯示。一般要求選擇該選項。本實例選中。 package all libraries internally（庫文件內置在包文件中）復選框選中，將與當前課件鏈接的所有庫文件成為打包文件的一部分。這樣方便文件分發，但增加打包文件所占的空間。不選中，庫文件將單獨打包。本實例選中。
　　package external media internally（外部媒體內置在包文件中）復選框選中，將當前課件使用的外部媒體成為打包文件的一部分，但不包括數字電影和internet上的媒體文件。這樣方便文件分發。本實例選中。
　　use default names when packaging（打包時使用默認文件名）復選框選中，自動用被打包的文件名作為打包后的文件名。否則，打包時顯示對話框，要求指定打包文件的文件名。本實例選中。 最后，選擇save file(s) & package按鈕，完成程序的打包。

5.3.3 復制xtras文件

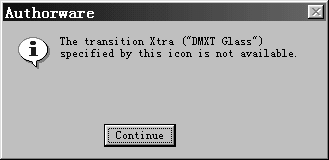

　　當文件打包后，必須把xtras文件夾復制到打包文件所在的文件夾中，這樣，該文件才能正常運行，否則，顯示對話框，告訴缺少xtra文件。如圖。

　　xtra文件是一些用于加強authorware功能的外部文件，有三類，分別為sprite xtra文件，提供3d對象、動畫和web瀏覽窗口等擴展功能；transition xtra文件，用于產生特殊屏幕過渡效果的文件；scripting xtra文件，其使用與authorware系統函數類似。xtra文件有兩組，擴展名為x32，用于windows 9x或windows nt操作系統，擴展名為xl6，用于windows 3.1/3.2操作系統，根據需要復制其中一組。
　　至此，程序可脫離authorware集成環境，成為可獨立運行的程序。
