maya節點連接問題
這篇教程將討論怎樣不用 instance 來關聯復制，在討論一些混合變形的一些問題

這有幾個問題

1 ，我們需要創建一些形狀差不多得物體，當我們改變主物體的時候，復制體也反映出這些變化，但是我們也能自由得改變復制物體，而這時候，主物體不發生形變。
2 ，如果我們關聯復制 instance ，如果選擇著一些物體（主物體和這些復制物體）中得一個改變她的組分，其他得都跟著變化，這是很討厭得
3 ，當我們創建混合變形（ blend shape ）的時候，我們就不能改變著模型了，只要我們一動混合變形得滑條，剛才我們在模型上得組分變形就全沒了，我們現在需要改變模型，同時那些混合變形的目標體也跟著變形。

其實第一個問題，在 max 里面有這種復制方式

我們就根據這幾個問題來進行我門的教程
先看看關聯復制是怎么樣得

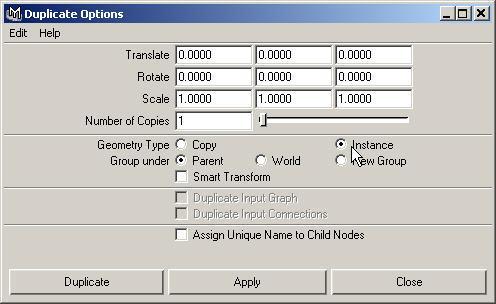

打開 edit->duplicate 得選項框，選 instance 關聯復制。

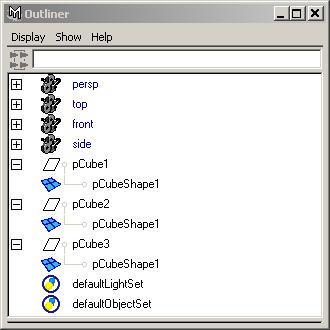

但是如果打開 outliner, 右鍵 show shapes ，你將會看到所有的復制得物體都具有相同的 shape node

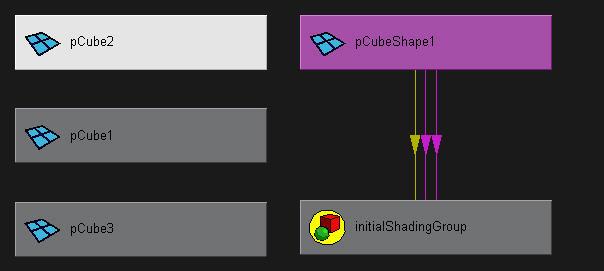

再來看看 hypergraph, 選擇 pcube1, pcube2 and pcube3 ，展開上下游節點。

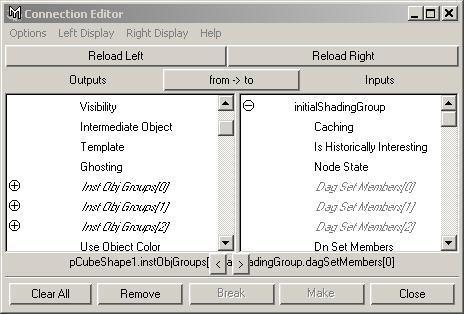

僅有一個形態接點顯示出來，但是顏色不是白色，灰色，而是粉色，雙擊箭頭，打開連接編輯器，你將看到 instobjgroup[] 到 dagsetmembers[] 之間的連接，

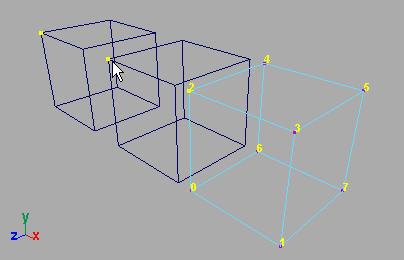

因為現在只有一個形態節點（ shape node ） , 所以所有的變形節點都使用這個形態節點，所以你變形任何一個關聯復制體，其他的都將產生相同的變化，同樣的，當你選擇一個物體的組分的時候，其它的的也會別選擇。

使用關聯復制，不能解決我們前面問題 1 和問題 2 ，我們不能只變形關聯復制體而是其他的不變形。所以我們需要其他的辦法

幸好， maya 是基于節點的應用程序，用戶可以在這些接點之間定義自己的數據流動。

我們做個例子

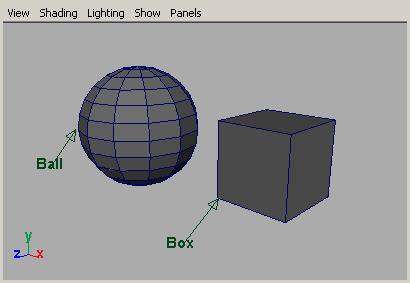

創建一個 polygon 的球和方盒，重命名為 box 和 ball, 把他們排列一下，使得你能清楚地看到他們倆。

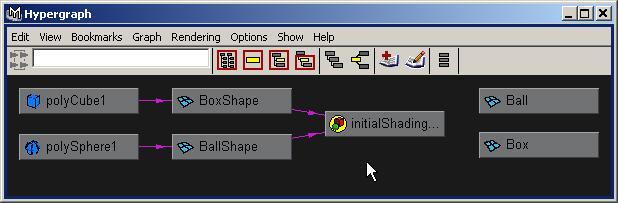

打開 hypergraph ，選在 box 和 ball, 顯示他們的上下游節點。

boxshape 節點是 box 的形態節點，同樣的， ballshape 是 ball 的形態節點，
現在我們想要 box 跟隨 sphere 的形態，所以他現在不應該是個方盒，而應該是個球。

在 hypergraph 里面托拽 ballshape （主）節點到 boxshape （從） , 出現的菜單選擇 other...

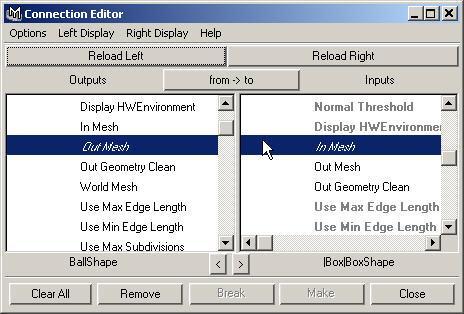

連接編輯器 connection editor 就會打開， ballshape 在 outputs ， boxshape 在 inputs ，在 outputs 里面找到 "outmesh" ，在 inputs 里面找到 "inmesh" ，你會發現在 inputs 里面的 "inmesh" 是灰色的 , 這顯示了已經有一個 input 連接了，沒關系，我們覆蓋它以前的連接就可以了。

在 outputs ，選擇 outmesh ，在 inputs. 選擇 inmesh 。
