本文中以Excel2007和2003為例，如下圖所示，要按照圖中上面的表制作出下面的柱狀折線示圖，希望前三項都是柱狀圖顯示，最后一項“累計完成年度計劃”為折線方式顯示。

　　這里我們以excel2007例介紹如何操作，excel2003原理一樣，后面我們會加以補充。

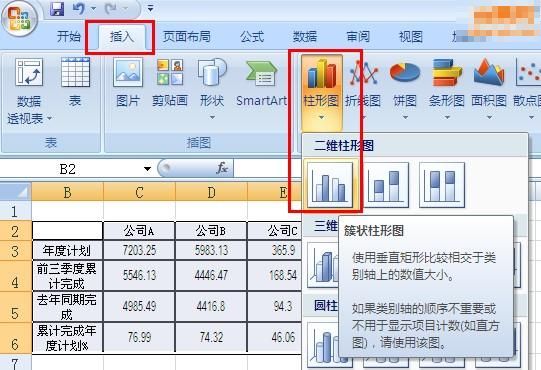

　　首先選中整個excel數據表，然后點擊功能區的“插入”標簽，再從中單擊“柱形圖”的向下小三角，從彈出的菜單中選擇“二維柱形圖”中的第一個。

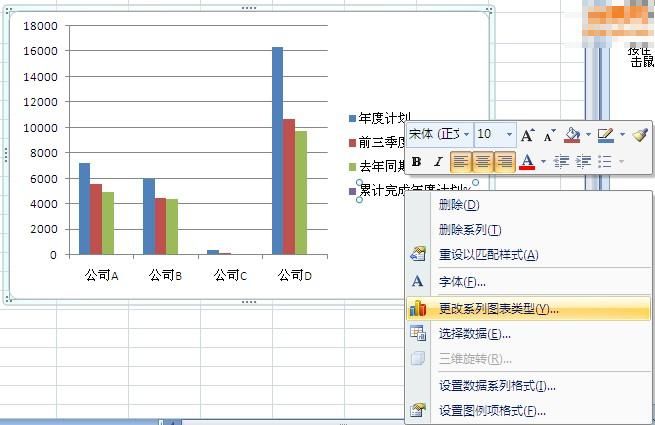

　　選中圖中右邊“累計完成年度計劃%”的圖例，然后在其上單擊鼠標右鍵，從快捷菜單中選擇“更改系列圖標類型(Y)...”。

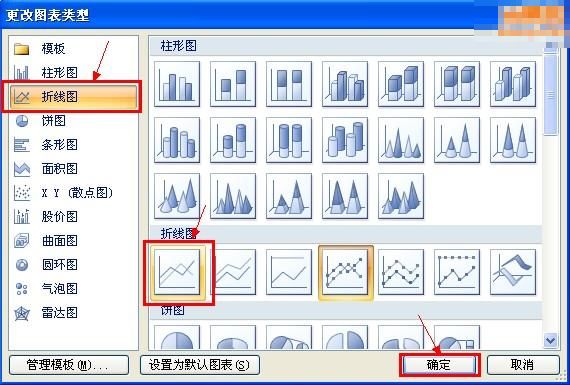

　　從彈出的下面的窗口中選擇“折線圖”中的第一個圖，然后單擊“確定”按鈕。

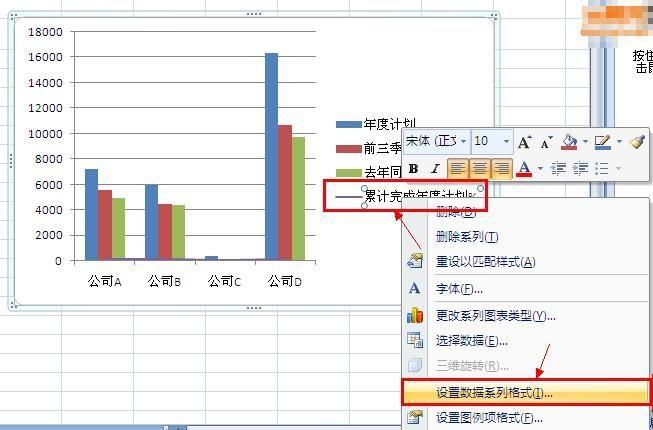

　　再次選中右邊“累計完成年度計劃%”的圖例，然后在其上單擊鼠標右鍵，從快捷菜單中選擇“設置數據系列格式(I)...”。

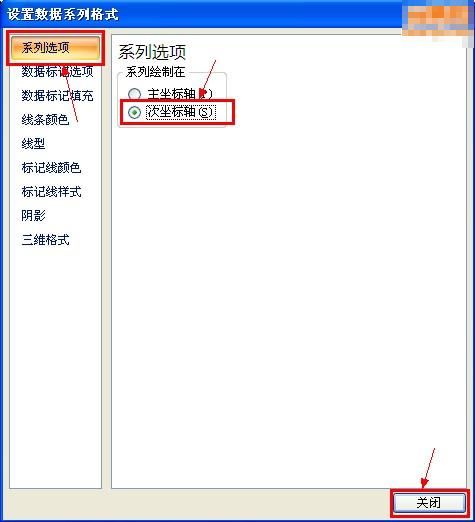

　　從彈出的“設置數據系列格式”窗口，單擊左窗格的第一項“系列選項”，然后從右邊的窗格中選擇“次坐標軸”。

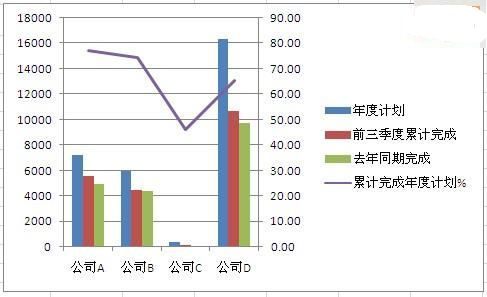

　　設置完成的效果如下圖所示。

　　補充，如果您用的是excel2003，設置原理相同，先將數據項對應的圖改成折線圖，然后設置次坐標軸即可。

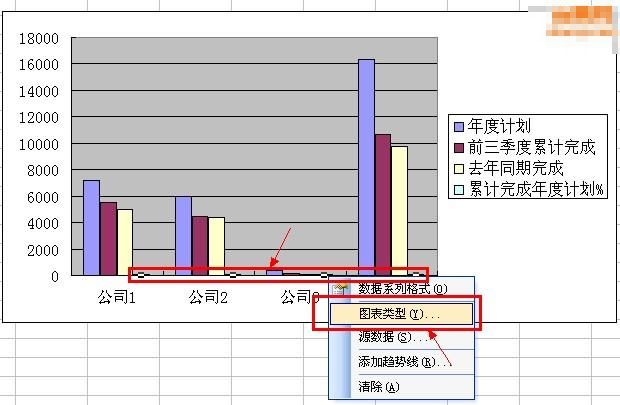

　　excel2003中在選擇數據列的時候不能在圖例上選擇，可以在柱狀圖坐標系里選擇。 具體操作，也是先選中整個數據表，然后從“插入”菜單中選擇“圖表(H)...”。然后按圖標制作向導操作來制作出柱狀圖，如下圖所示。然后選中柱狀圖中的“累計完成年度計劃%”項，在其上單擊鼠標右鍵，從快捷菜單中選擇“圖標類型(Y)...”

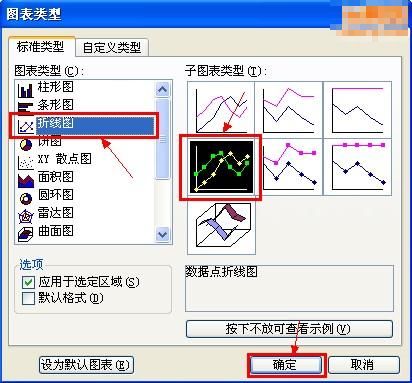

　　從“圖標類型”窗口的“標準類型”標簽下選擇“折線圖”，然后再從“子圖表類型(T)”中選擇中一折線圖，然后單擊“確定”按鈕。

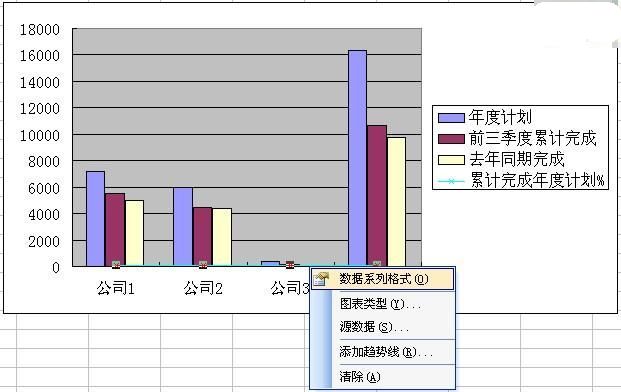

　　再次選中柱狀圖中的“累計完成年度計劃%”項，在其上單擊鼠標右鍵，從快捷菜單中選擇“數據系列格式(O)...”。

　　從彈出的窗口中的“坐標軸”標簽下，選擇“次坐標軸”項，然后單擊“確定”按鈕即可。
