電子圖版是一個很好用的軟件,就是caxa軟件,分享一下用caxa繪制同心圓,然后給同心圓填充顏色,看下結果。

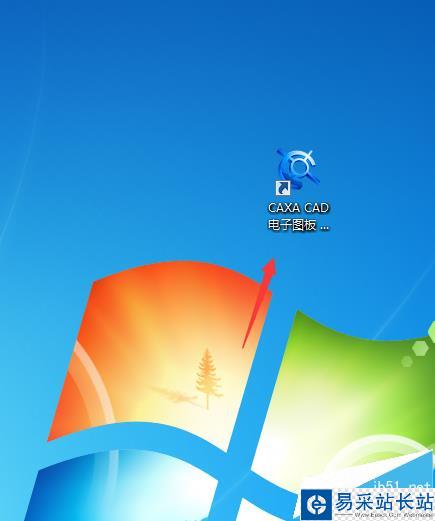

1、雙擊CAXA運行程序;

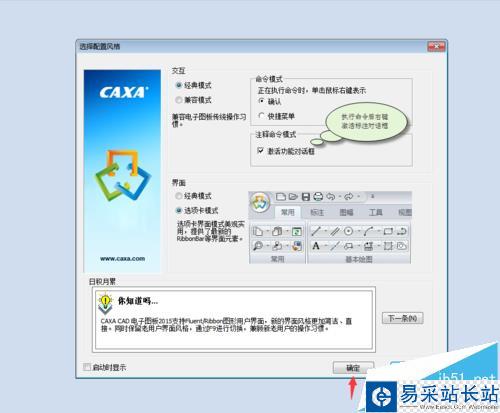

2、在彈出的對話框內,點擊確定;

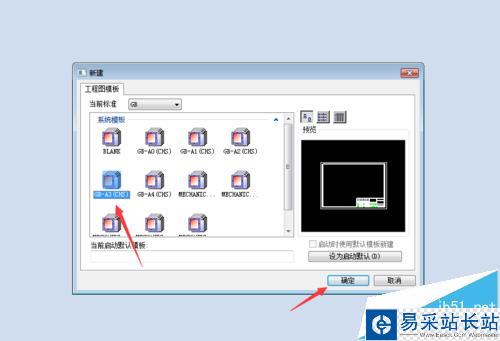

3、建立一個A3的圖框;

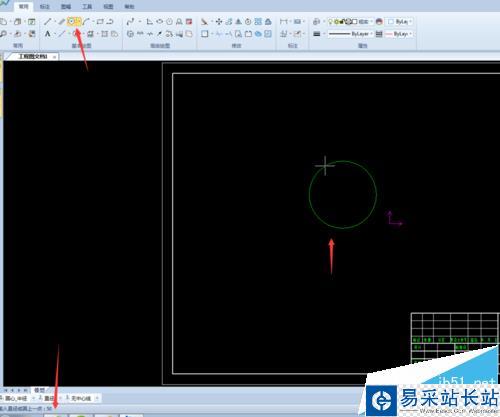

4、選擇圓工具,繪制一個直徑50的圓;

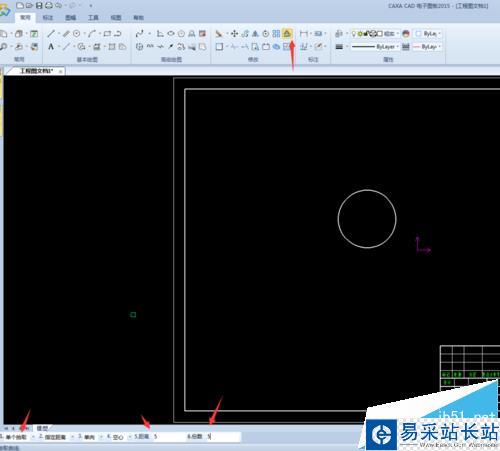

5、選擇等距線命令,繪制距離為5數量為5;然后選擇向外的方向;

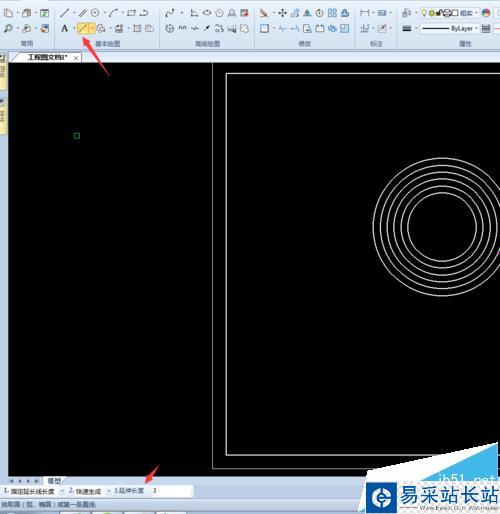

6、選擇中心線工具;

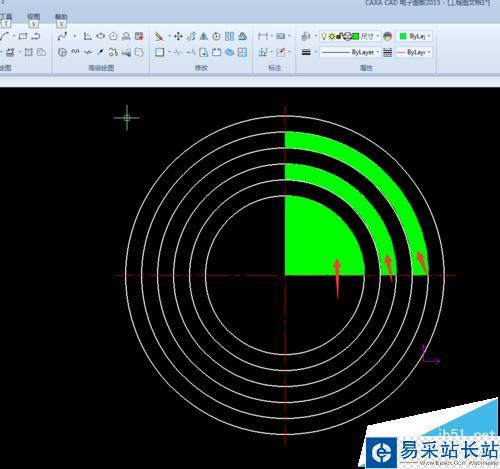

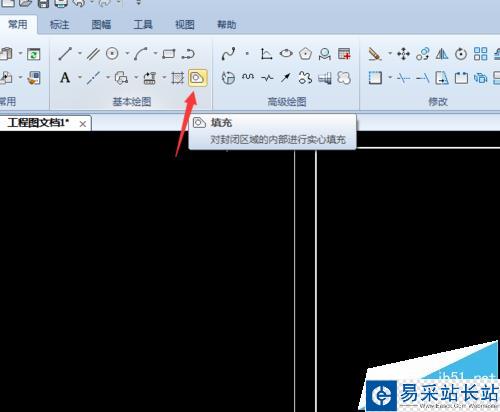

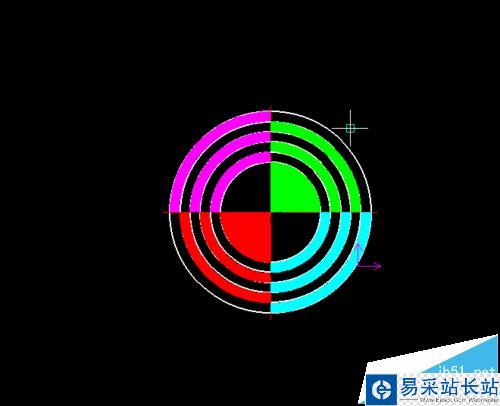

7、選擇填充工具,并為其添加顏色;如圖

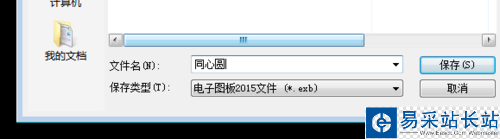

8、繪制完成,保存文檔,名字同心圓

注意事項:
注意箭頭

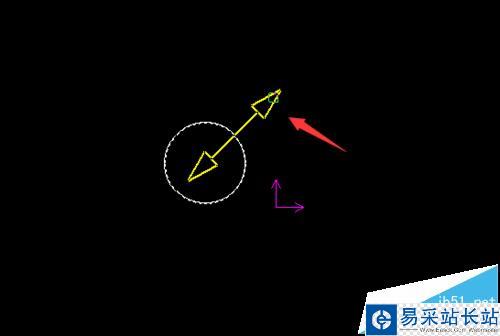

注意同心圓方向的選擇
