想要繪制一個木托盤，該怎么創建三維立體的木托盤呢？下面我們就來看看詳細的制作方法。

軟件名稱：SolidWorks 2018 SP2.0 Premium 64位 多語中文特別版(附破解文件+安裝教程) 軟件大小：14.0GB更新時間：2018-03-07

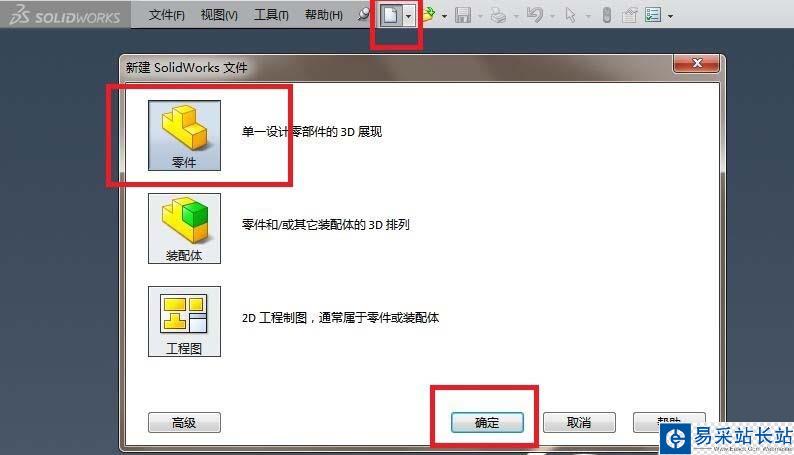

1、如下圖所示，打開SolidWorks軟件，新建一個空白的零件文件。

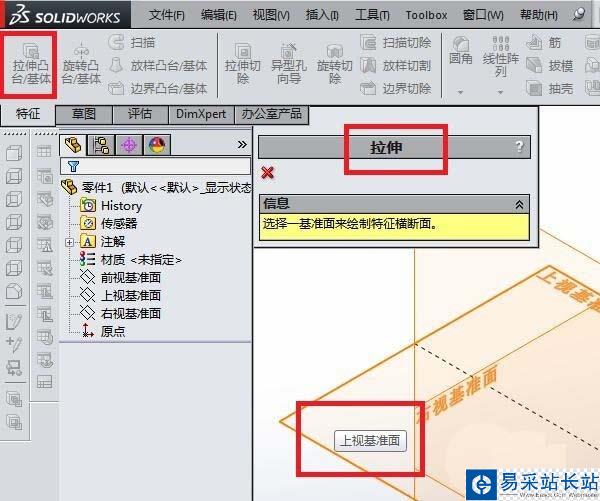

2、如下圖所示，創建木托盤中間的木塊。具體：點擊工具欄中的“拉伸凸臺/基體”圖標，根據彈出的“拉伸”對話框中的提示，在出現的三個基準面中選擇“上視基準面”。

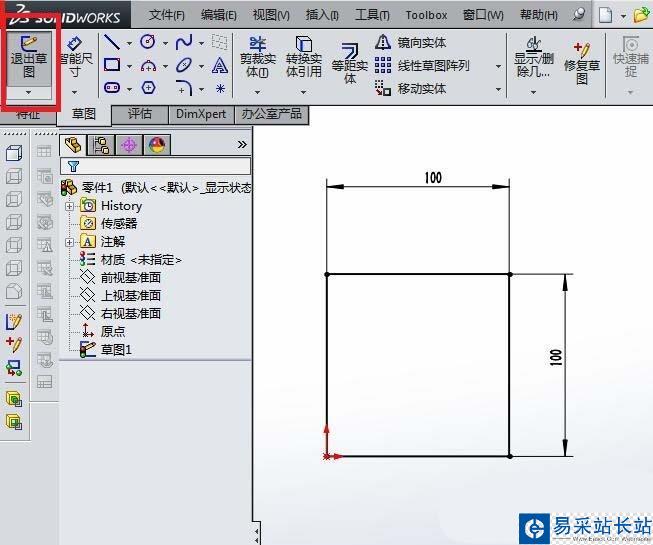

3、如下圖所示，畫木塊拉伸截面。具體：點擊工具欄中的“矩形”圖標，以草圖區域以坐標原點為起點畫一個矩形，點擊工具欄中的“智能尺寸”，標注尺寸為100x100的正方形，點擊工具欄中的“退出草圖“。

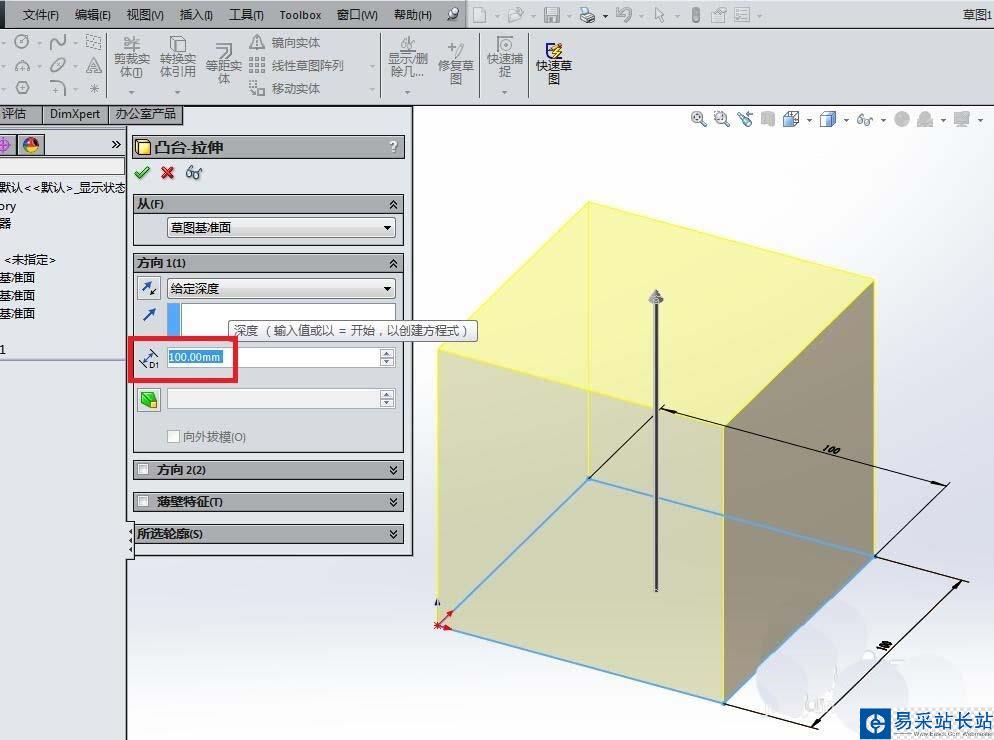

4、如下圖所示，退出草圖之后，就來到“凸臺-拉伸“對話框，設置拉伸高度為100，最后點擊對話框左上角的√，這樣一來，木托盤中間的正方體木塊就造好了一個。

5、如下圖所示，進行線性陣列的操作。具體：點擊工具欄中的“線性陣列“圖標，在“線性陣列“對話框中設置要陣列的實體為剛剛創建的正方體，分別設置兩個方向，間距300，數量3。點擊對話框左上角的√，完成線性陣列操作，到這里，木托盤中間的木墊塊才算是造好了。

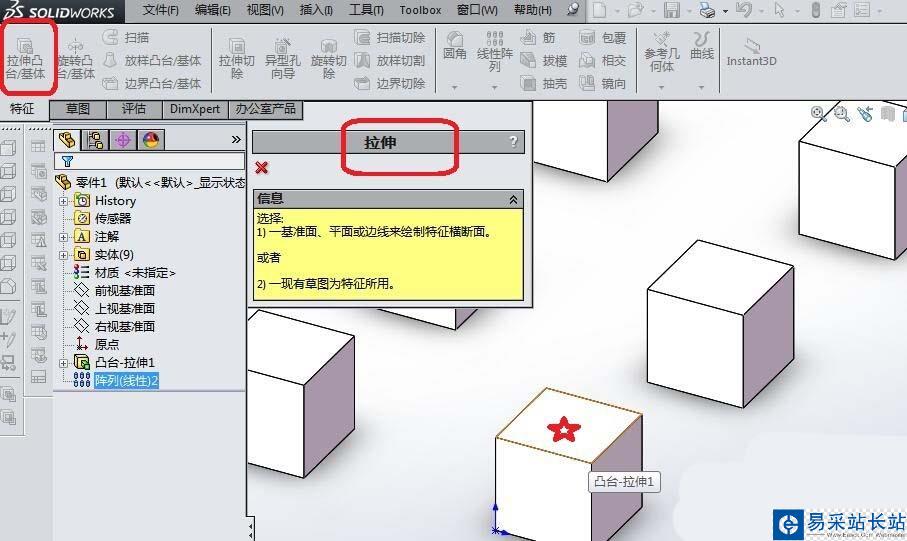

6、如下圖所示，創建木托盤的上面木板。具體：、點擊工具欄中的“拉伸凸臺/基體“圖標，根據出現的“拉伸“對話框中的信息提示，選擇紅色五角星所在的平面為草圖平面。

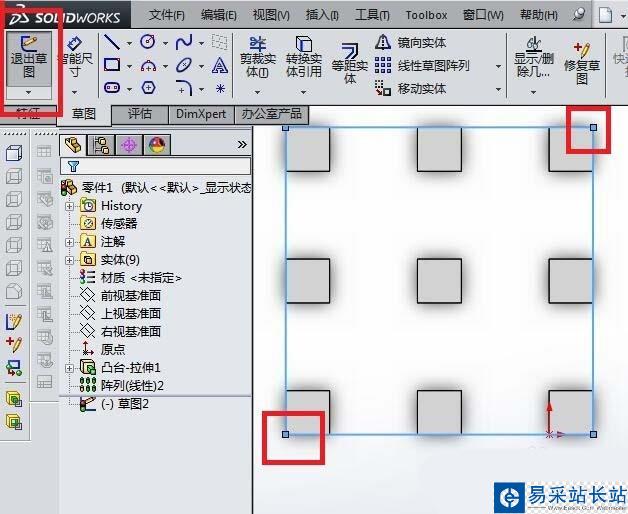

7、如下圖所示，畫木板的拉伸截面草圖。具體：點擊工具欄中的“矩形“圖標，以左下角紅色框選中的端點為起點，以右上角紅色框選中的端點為終點畫一個矩形，點擊工具欄中的“退出草圖“。

8、如下圖所示，來到“凸臺-拉伸“對話框，設置拉伸高度30，同時注意“合并結果“前面的復選框，軟件默認是勾選的，為了看起來更像一點，筆者還是覺得取消這個勾選好一點，最后點擊對話框左上角的√，完成木托盤上面木板的創建。
