家里都會有砧板，砧板又叫菜板，想要使用sw創建三維立體的菜板，下面我們就來看看詳細的教程。

軟件名稱：SolidWorks 2018 SP3.0 Premium 64位 中文特別版(附破解文件+安裝教程) 軟件大小：14.3GB更新時間：2018-05-22

1、如下圖所示，首先打開SolidWorks軟件，然后點擊標題欄中的“新建”圖標，然后在彈出的對話框中選擇“零件”并點擊“確定”，至此，完成一個空白的SolidWorks零件文件的創建。

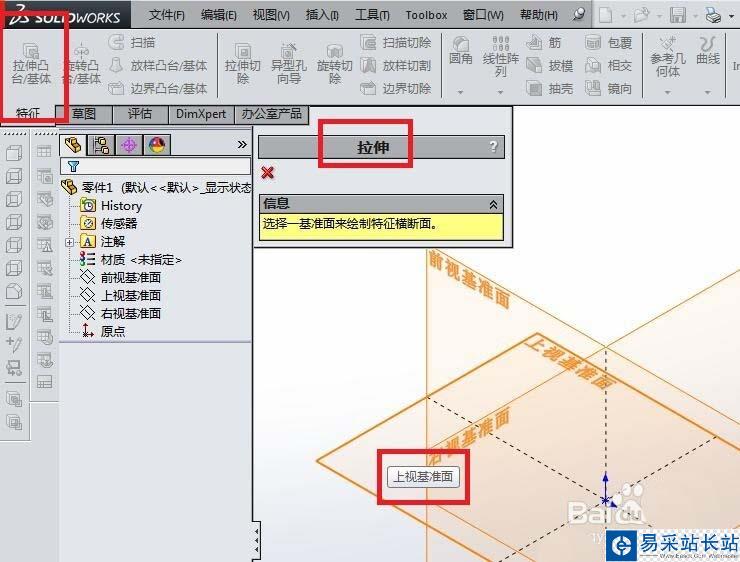

2、如下圖所示，首先點擊工具欄中的“拉伸凸臺/基體”命令，然后彈出一個“拉伸”對話框和三個基準面，然后筆者選擇“上視基準面”為草圖平面。

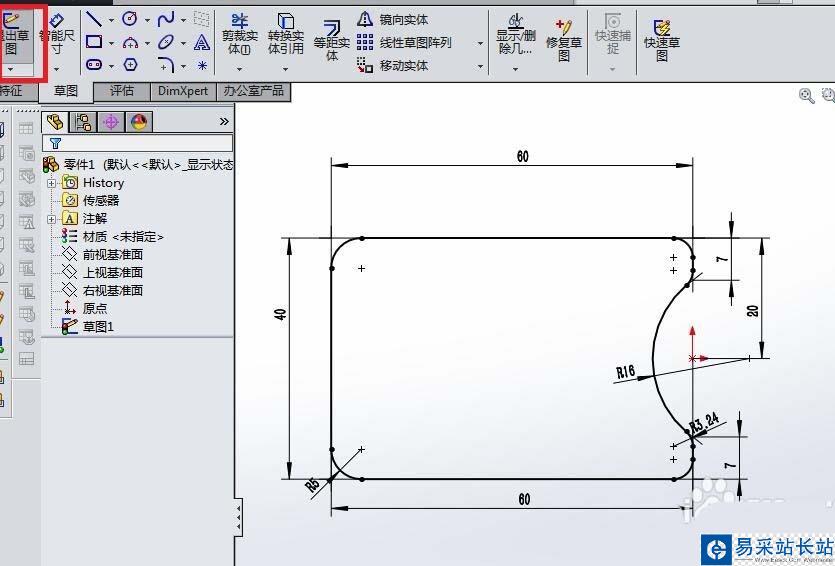

3、如下圖所示，進入到草圖狀態，畫一個下圖中的草圖，尺寸最好一致。具體：

1）點擊工具欄中的“矩形”圖標，畫一個矩形，

2）點擊工具欄中的“圓弧”圖標，畫一個圓弧，

3）點擊工具欄中的“裁剪”圖標，將圓弧之間的線段裁剪掉，

4）點擊工具欄中的“智能尺寸”圖標，按照下圖尺寸進行標注約束，

5）點擊工具欄中的“圓角”圖標，先后對線段的交點處進行倒圓角操作，

6）點擊工具欄中的“退出草圖”圖標，完成并退出草圖。

4、如下圖所示，退出草圖之后，來到了“拉伸”對話框，看著預覽的效果，將對話框中的方向改成“兩側對稱”，將拉伸高度設定為5，然后打√，完成砧板的主體創建。

5、如下圖所示，創建草圖。點擊工具欄中的“草圖繪制”圖標，在彈出“編輯草圖”之后，在設計樹中點擊“前視基準面”為草圖平面。

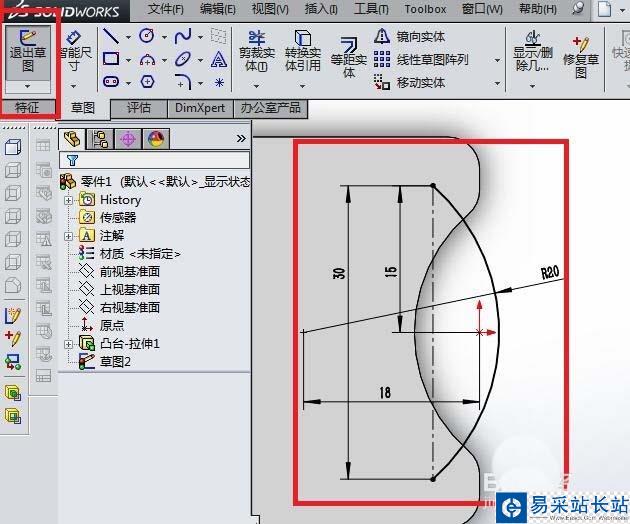

6、如下圖所示，畫一個下圖中的草圖。

1）點擊工具欄中的“圓弧”圖標，畫一個圓弧，圓弧兩端點在同一豎線上，

2）點擊工具欄中的“構造線”圖標，以圓弧兩端點為起始、終止點畫一個豎直線段，

3）點擊工具欄中的“智能尺寸”圖標，按照下圖中的尺寸進行標注約束，

4）點擊工具欄中中的“退出草圖”圖標，完成并退出草圖。
