ProE中多個曲面需要合并，該怎么合并呢？下面我們就來看看兩個或以上的曲面（面組）通過相交或連接方式合并成一個新的面組的技巧。

軟件名稱：proe5.0中文版 32位 綠色免費硬盤版(附安裝破解教程)軟件大小：667.5MB更新時間：2015-04-08

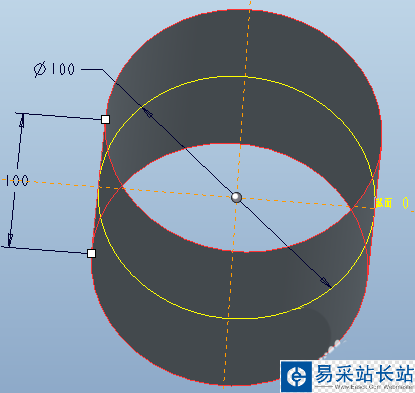

1、新建零件，創建如下的圓柱曲面。

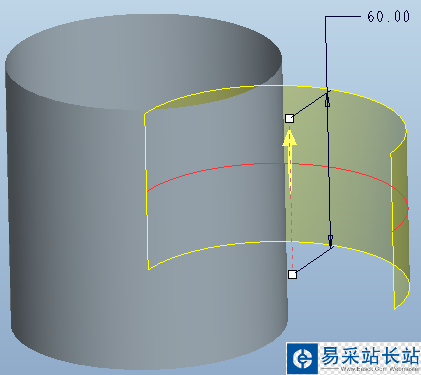

2、拉伸出如下的半圓柱曲面。

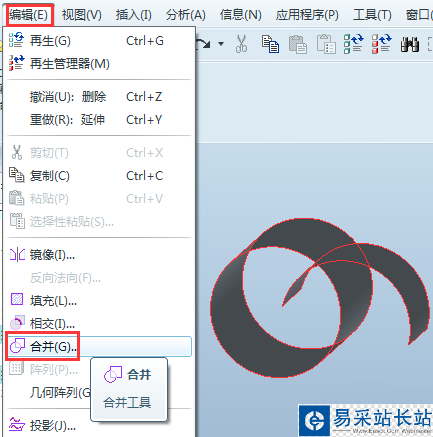

3、選中兩個曲面，依次點擊“編輯”-“合并”。

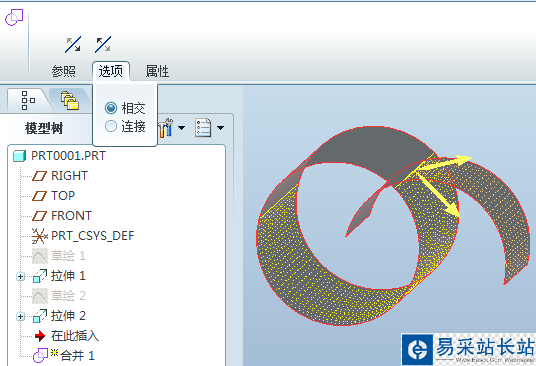

4、系統彈出“合并”的操控面板如下，兩個反向箭頭可調整每個曲面的保留方向，點開“參照”可重新選取要合并的曲面，點開“選項”可選擇合并方式為相交或連接。設置好后，點擊√完成。

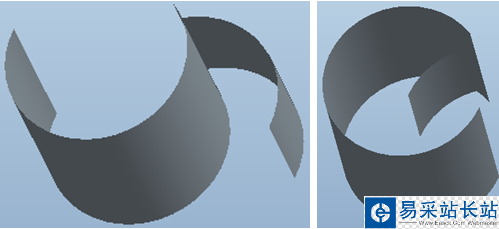

5、改變方向形成的兩種效果如下。

以上就是ProE曲面相交的教程，希望大家喜歡，請繼續關注錯新站長站。
