ProE中想要?jiǎng)?chuàng)建邊界混合曲面，該怎么創建呢？下面我們就來看看詳細教程。

軟件名稱：Pro-E(PRO ENGINEER WILDFIRE) V5.0野火版 免費安裝特別版軟件大小：312.2MB更新時間：2014-04-07

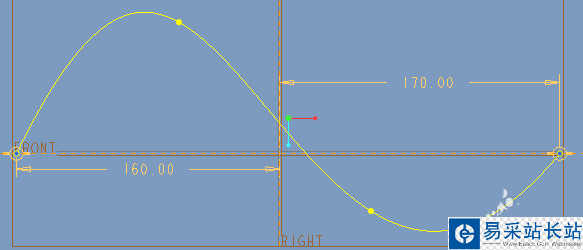

1、新建零件，在TOP面上隨意繪制一條曲線，尺寸可參考下圖，按√完成草繪。

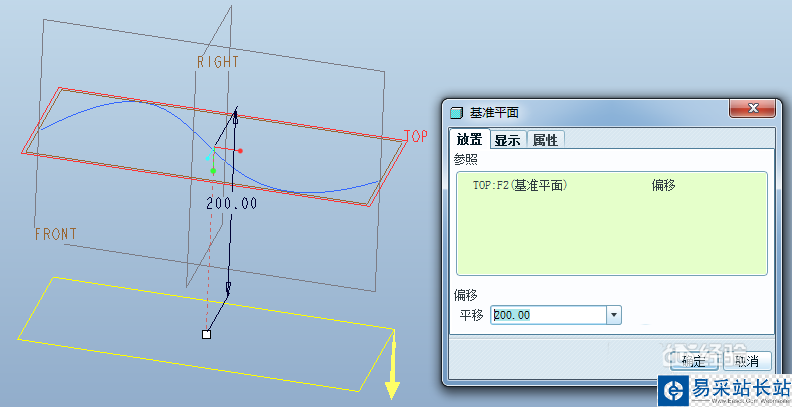

2、將TOP面平移200創建基準面DTM1。

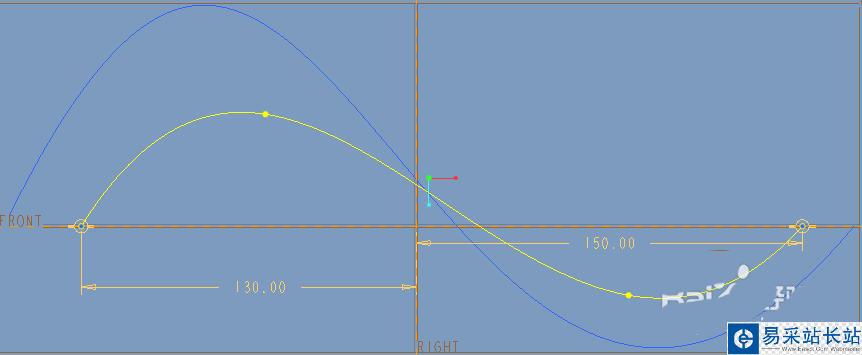

3、在DTM1面上隨意繪制一條曲線，尺寸可參考下圖，按√完成草繪。

4、點擊工具欄里的“邊界混合”按鈕（下圖左），或者依次點擊“插入”-“邊界混合”（下圖右）。

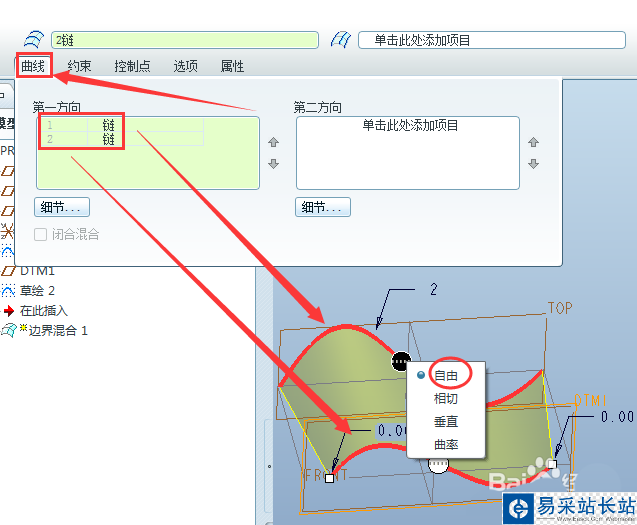

5、系統彈出如下“邊界混合”的操控面板，點擊“曲線”，按Ctrl拾取兩條曲線，點擊“約束”或者右鍵點擊曲線上的圓圈，可對曲面的起始和終端進行約束如自由、相切、曲率、垂直等，我們選取默認值自由，其它幾種形式大家可以自行嘗試。預覽效果如下，點擊√完成。

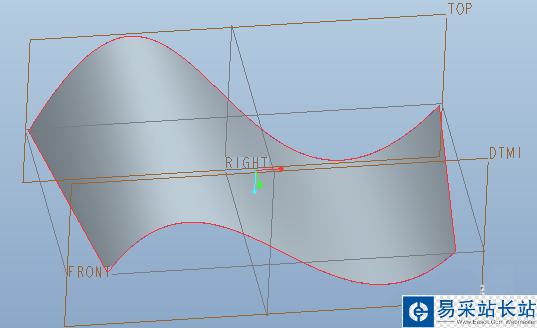

6、最終效果如下。

以上就是ProE邊界混合曲面的創建方法，希望大家喜歡，請繼續關注錯新站長站。
