ug中怎么優化刀路使加工更方便高效？今天我們就以型腔銑為例，講解ug優化加工刀路的方法。

軟件名稱：UG NX8.5正式版 64位 免費特別版(破解文件和許可證+安裝教程)軟件大小：2.4GB更新時間：2019-01-21

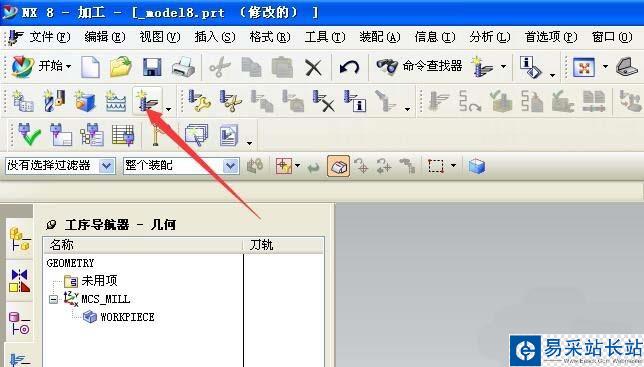

1、首先打開UG軟件，進入加工環境，通過“文件—打開”，打開創建的模型文件。

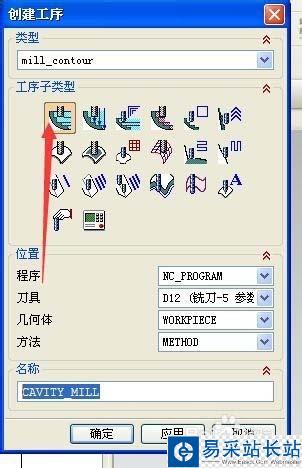

2、點擊“創建工序”，工具子類型選擇“型腔銑”，點擊確定進入型腔銑對話框。

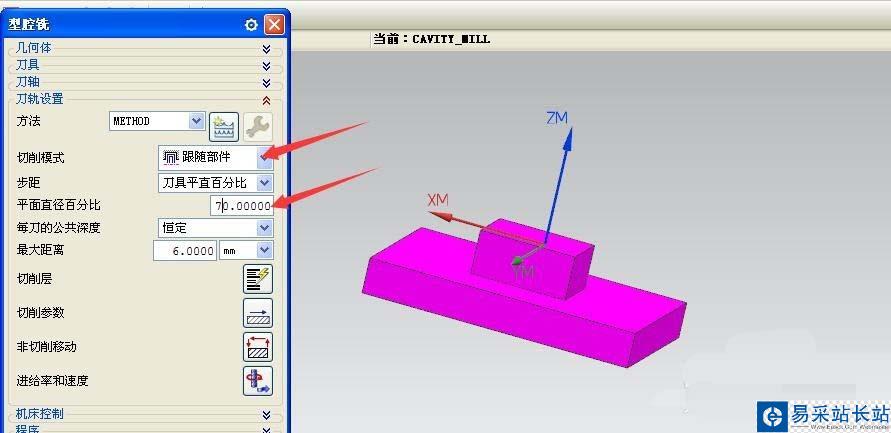

3、在刀軌設置項中，切削模式選擇跟隨部件，平面直徑百分比設為70。

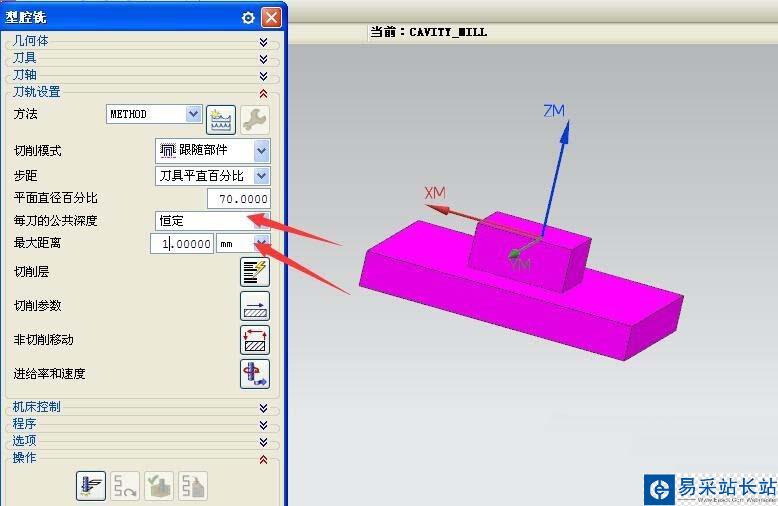

4、每刀公共深度恒定，最大距離設置就是每次下刀的深度，要合理設置，這里為1mm。

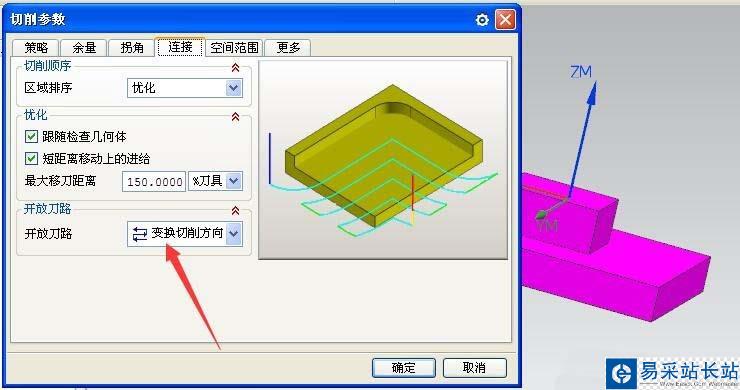

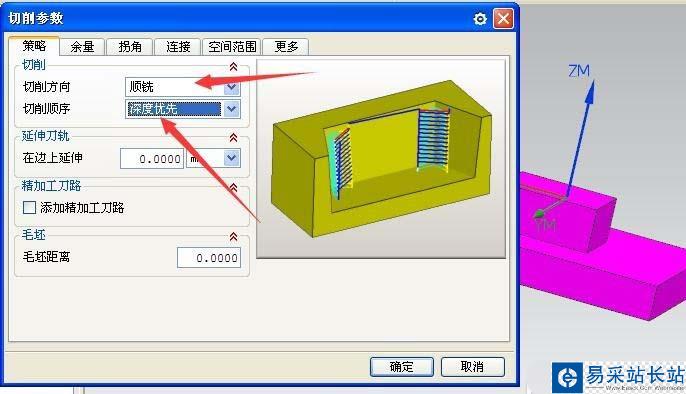

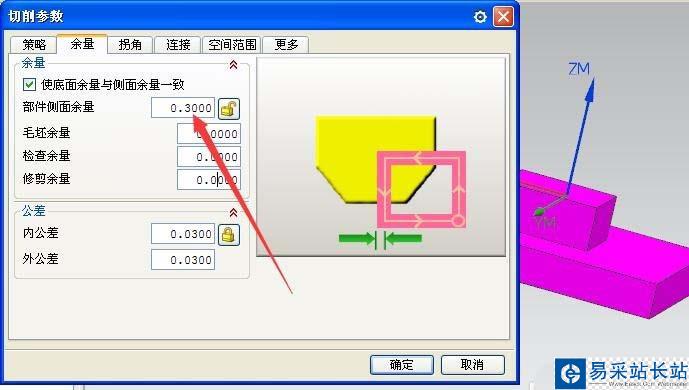

5、打開“切削參數”對話框，在策略選項，設置順銑和深度優先。在余量選項卡，設置余量0.3mm,在連接選項卡，設置開放刀路為變換切削方向。

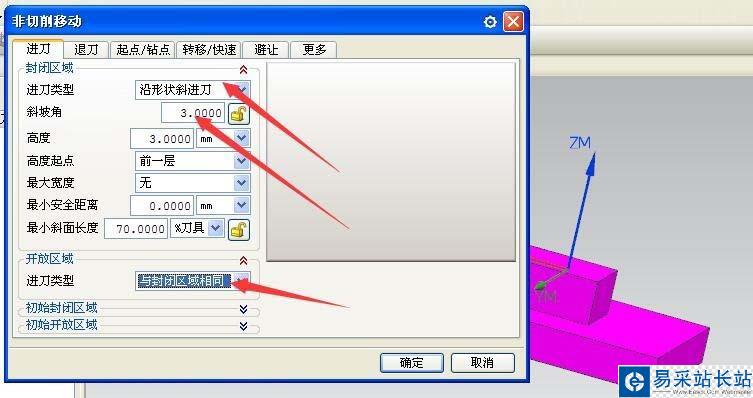

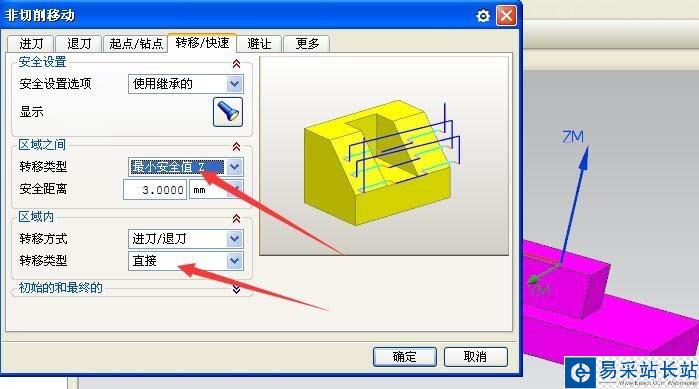

6、在“非切削移動”對話框中，進刀選項，封閉區域進刀類型為沿形狀斜進刀，斜坡角三度，開放區域進刀類型設置與封閉區域相同。在轉移和快速選項，區域之間，設置轉移類型為最小安全值3mm,區域內轉移類型為直接。

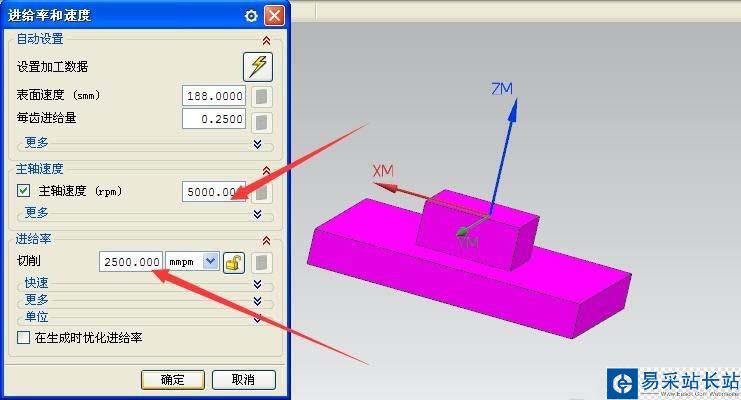

7、在“速度和進給率”選項，要設置合適的轉速和進給率，我們此處用的是12mm刀具，所以設置速度5000，進給2500比較合適。

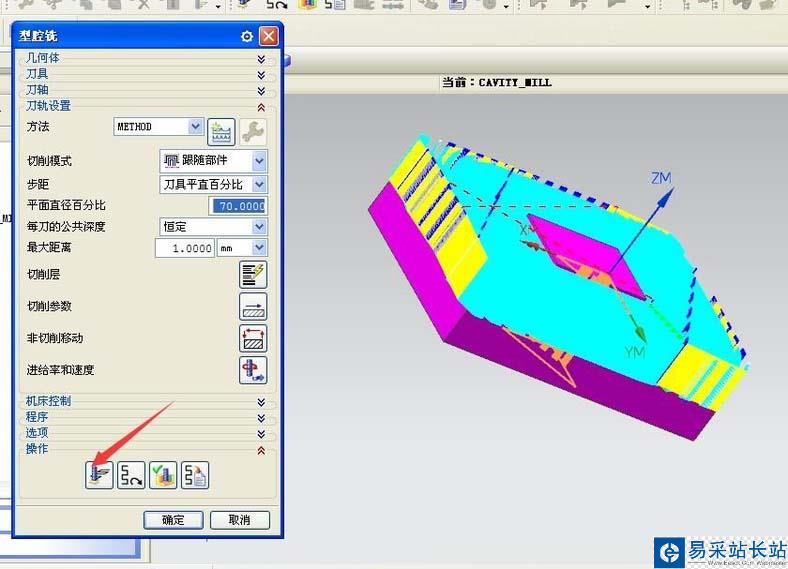

8、設置完成，我們通過點擊生成按鈕，會生成右圖所示的刀路，刀路很合理，沒有多余的跳刀，提高加工效率。

以上就是ug型腔銑優化刀路的教程，希望大家喜歡，請繼續關注錯新站長站。
