UG加工模塊里開粗時非切削移動參數怎么設置最合理？今天我們就來看看ug開放區域進退刀各參數的設置方法，請看下文詳細介紹。

軟件名稱：UG NX8.5正式版 64位 免費特別版(破解文件和許可證+安裝教程)軟件大小：2.4GB更新時間：2019-01-21

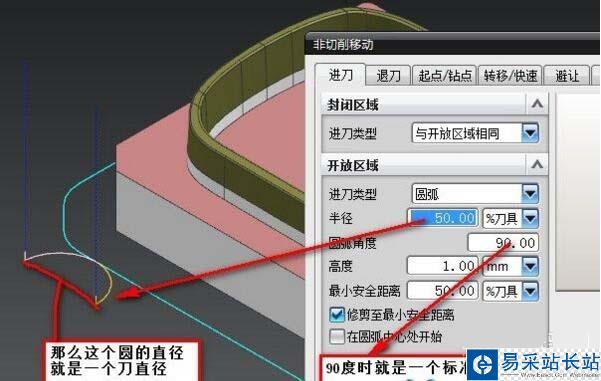

1、設置進刀類型為圓弧，半徑50%，圓弧角度90時即為一個標準的半圓。

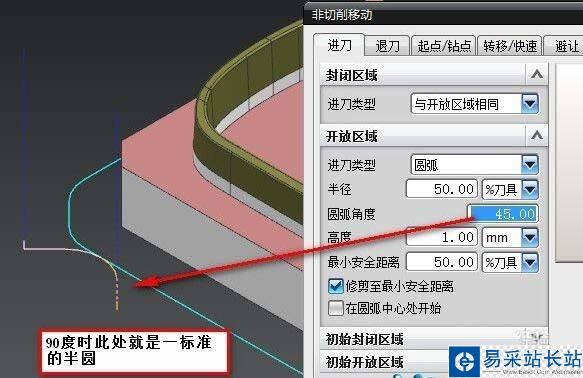

2、如果圓弧角度不是90那么得到的效果如下圖所示將不是一個標準的半圓。

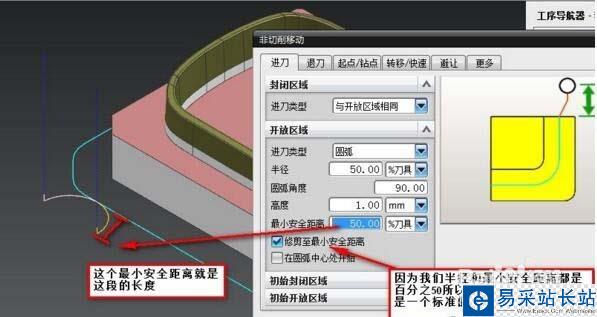

3、最小安全距離如下圖所示，如果最小安全距離的數值跟半徑的數值一樣，那么下面的修剪至最小安全距離勾不勾選都沒有作用了。

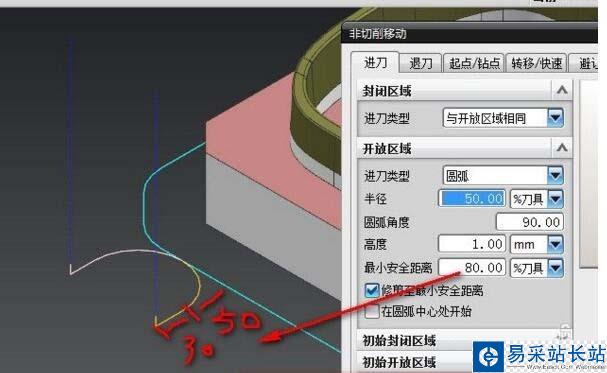

4、如果最小安全距離的數值大于半徑，本身就是安全的，避開踩刀的可能，所以下面修剪至最小安全距離勾不勾選都已不重要了。

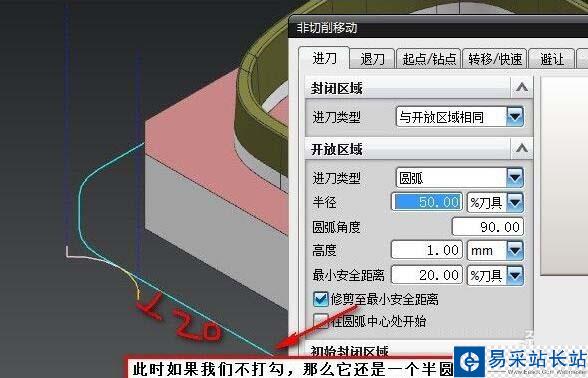

5、如果設置最小安全距離的數值小于半徑，那么此時修剪才起作用。勾選之后呢，最小安全距離就不是半徑值了。

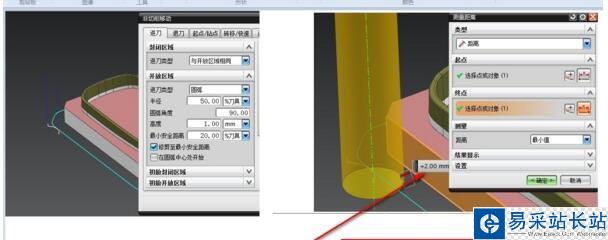

6、那么到底輸入多少才合適，只要保證它這個數值大于你留下的部件余量就可以，例如部件余量為0.2mm,刀具直徑12，那么20%就夠了，也可以點擊確認之后，把刀具放在工件旁，用測量工具測量距離就知道了。但是建議半徑跟最小安全距離設置成一樣的數值，美觀一點。

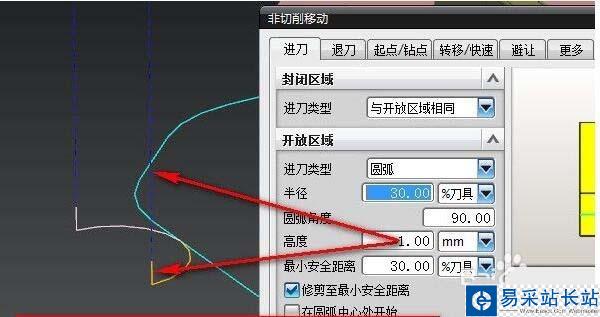

7、這里的高度設置，大于我們的底部余量即可，因為即使黃線踩刀，也是進給踩刀，但是如果小于底部余量，那么藍線踩刀就會撞刀了，很危險，因為藍線是G00的進刀。
