今天為大家分享一篇solidworks怎么繪制五角星的教程

solidworks五角星制作教程

首先，雙擊或者郵件打開我們的solidworks軟件，這里以2015版本為例，其他的版本都能使用該教程。然后我們新建一個零件，點擊確定。

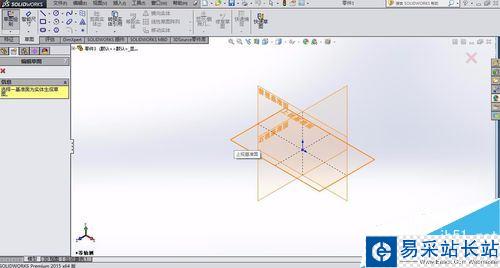

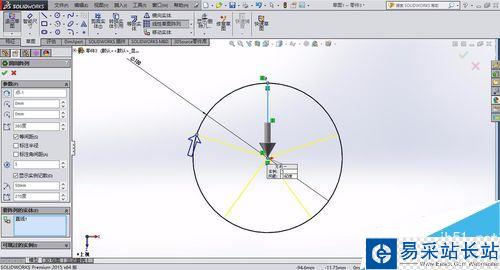

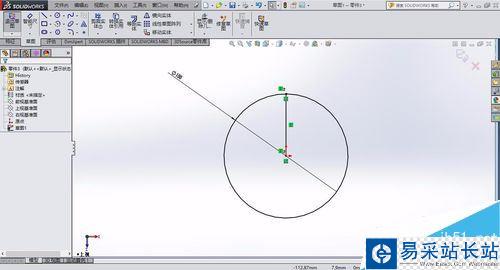

點擊繪制草圖圖標，選擇上視基準面為草圖平面。選擇圓命令工具，繪制一個整圓，直徑為100，然后繪制一條圓心到象限點的直線，如下圖所示。

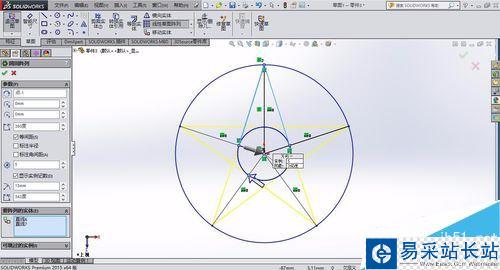

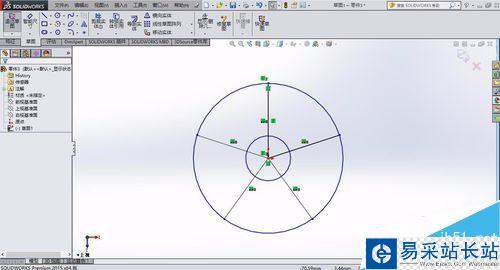

選擇圓周陣列的命令，將圖中的直線作為陣列的選項，然后在選項框中選擇陣列數為5，如下圖所示，然后點擊確定。再次繪制一個圓形，直徑大小為30

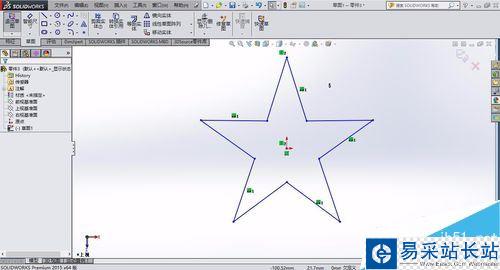

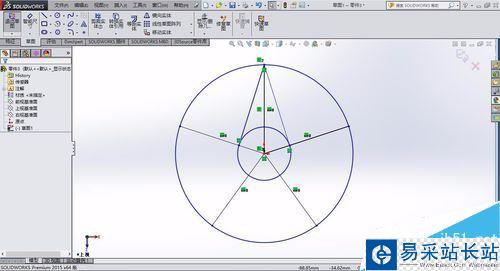

接著我們利用直線的命令將下圖所示的方法，繪制出來，然后也在次利用圓周陣列的命令將其他陣列出來，同時也利用剪裁實體的命令將多余的線條刪除，成為五角星的形狀，完成后就可以退出草圖了。

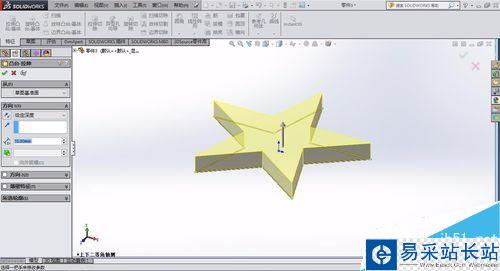

然后我們選中草圖1，即剛才我們所繪制的五星草圖，然后點擊拉伸凸臺命令，將五角星拉伸，深度設為10，點擊打勾完成五角星的拉伸創建。

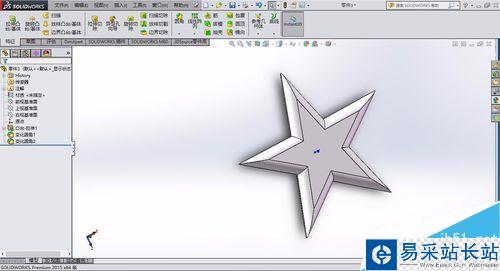

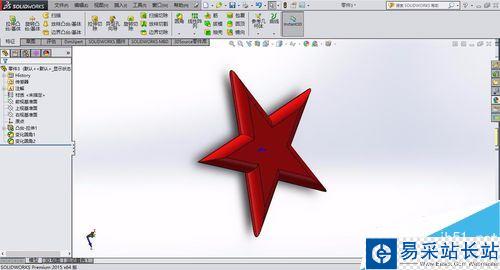

點擊圓角命令，圓角半徑設為5，將五角星的周圍邊邊選擇，點擊確定，再修改一下外觀，如下圖所示。如果使用UG繪制，效果圖將更加好看，具體可看我的經驗。
