solidworks是工程技術行業常用的三維軟件之一，本文主要介紹下怎么利用掃描命令來畫一些彎管，彎管是液壓、發動機等專業常用的零件類型，用處還是很多的。

solidworks彎管繪制教程

新建一個零件，在右側選擇一個基準面構建草圖。

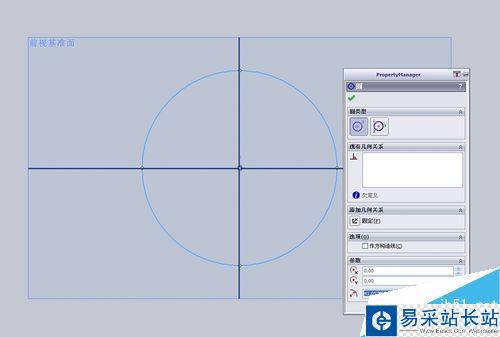

在草圖中畫管子的界面形狀

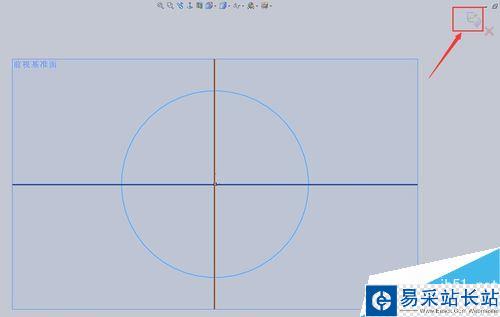

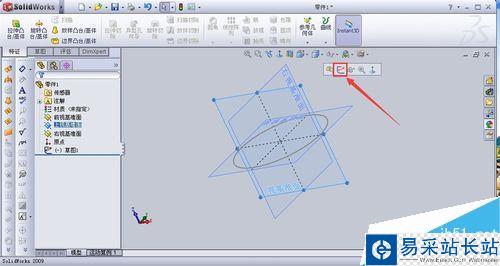

畫好后完成草圖繪制，點擊右上角完成圖標，如下圖

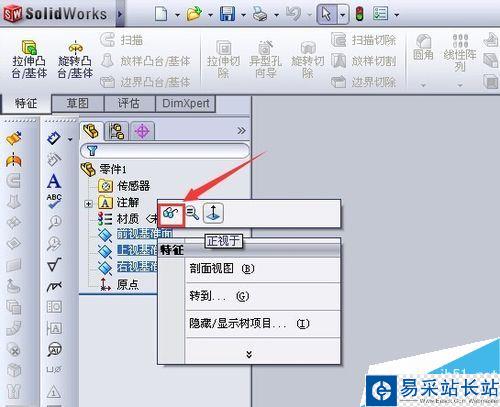

將所有基準面設置為可視

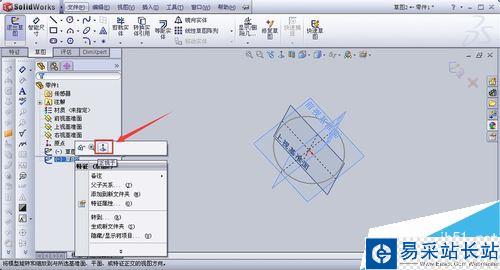

選擇一個與剛剛繪制的草圖平面垂直的基準面，繪制草圖2，并正視于它

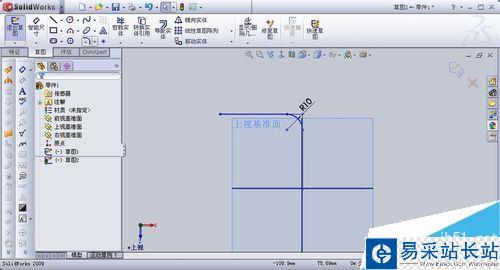

繪制管路走向，并完成草圖

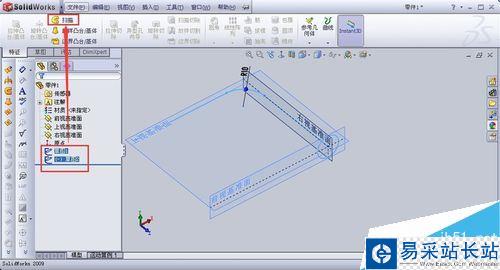

在左側選擇上兩個草圖，并點擊掃描命令（如果掃描命令是灰的，請先切換到特征狀態）

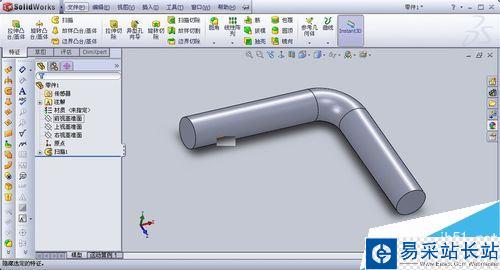

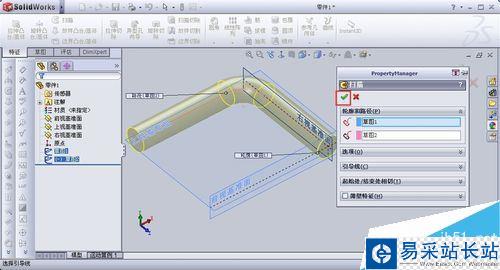

效果如下圖，點擊對勾就可以了
