經常使用Solidworks軟件的小伙伴們肯定對裝配的幾種關系很熟悉。但對于寬度裝配的最快捷方式你知道嗎？下面與大家一起分享。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大小：4.64GB更新時間：2013-07-29

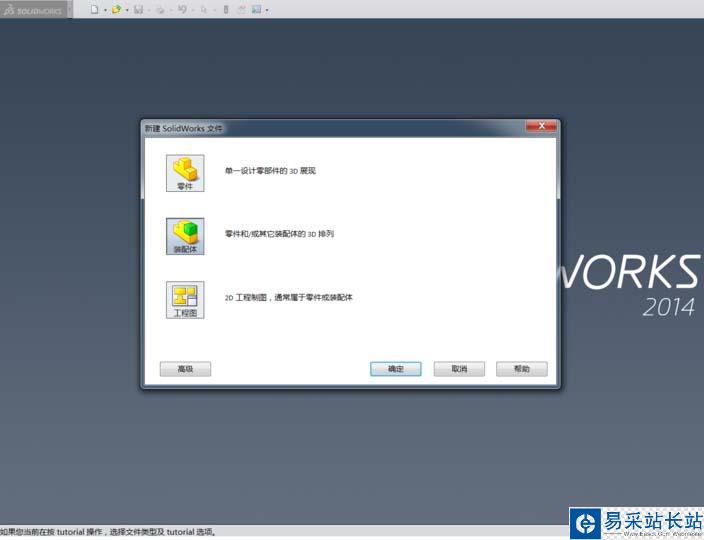

1、新建裝配體：鼠標單擊文件--新建--裝配體--確定。裝配體新建就完成了。

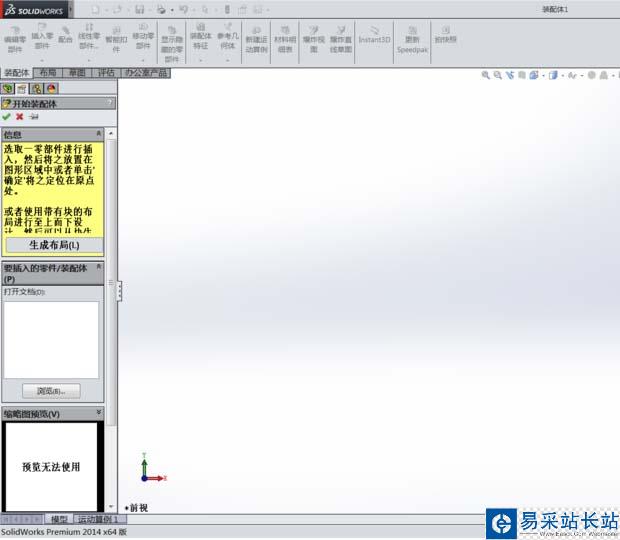

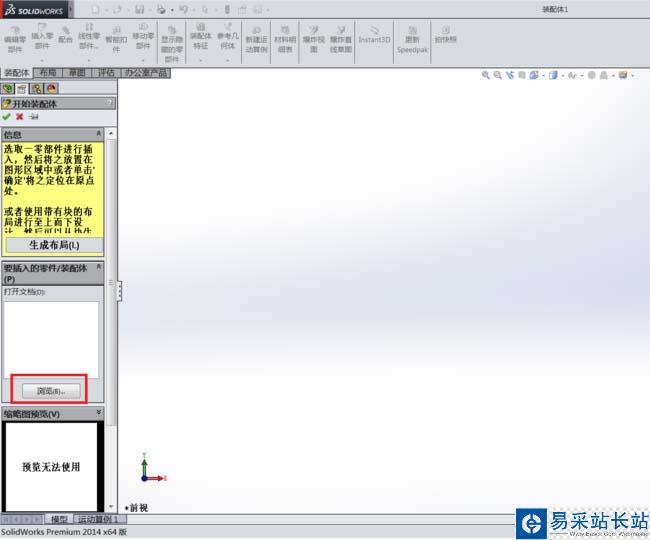

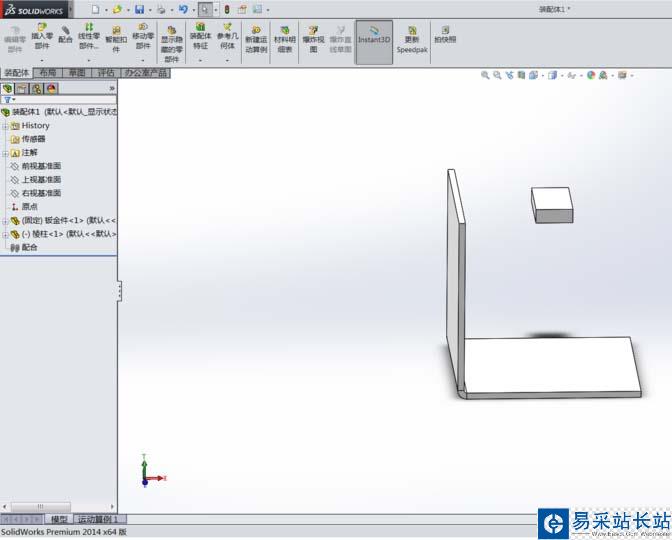

2、插入零部件：單擊瀏覽，加載自己想要裝配的零部件或裝配體。此處以兩個新建零件為例，依次插入零部件。

寬度配合一般方法

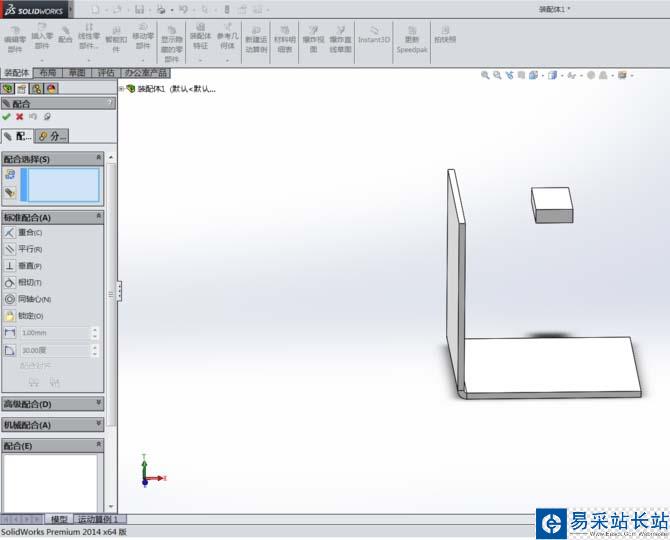

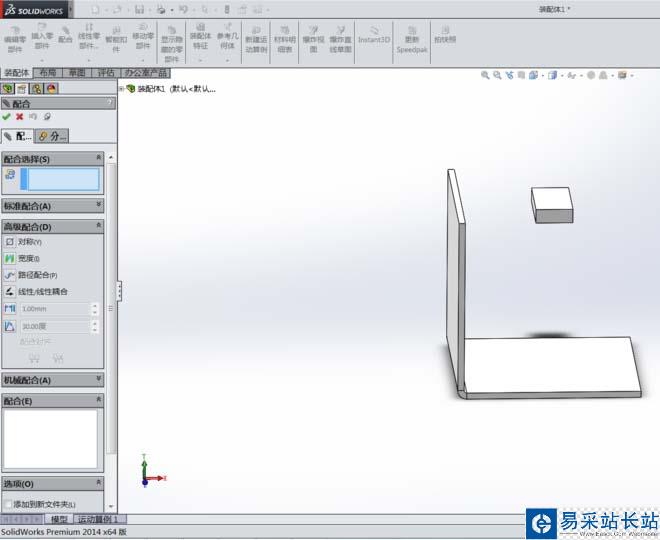

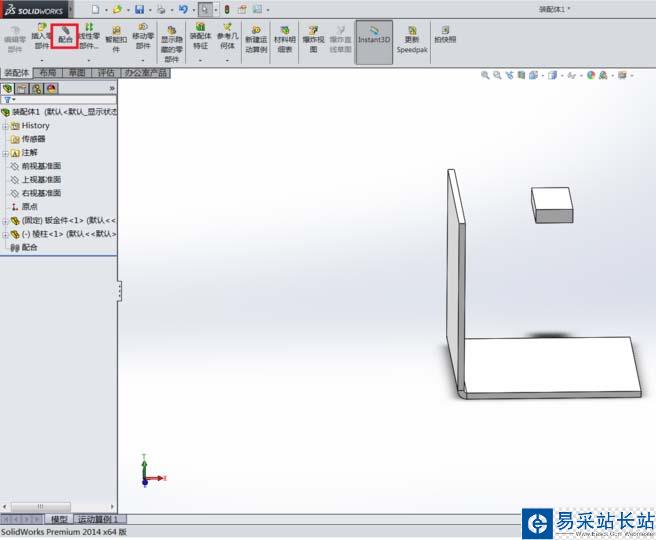

1、零部件配合：單擊配合，左側出現配合對話框，選擇高級配合并展開，選擇寬度。

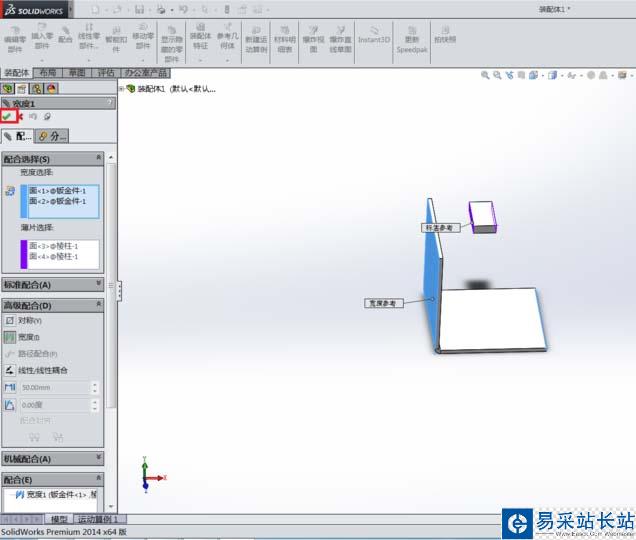

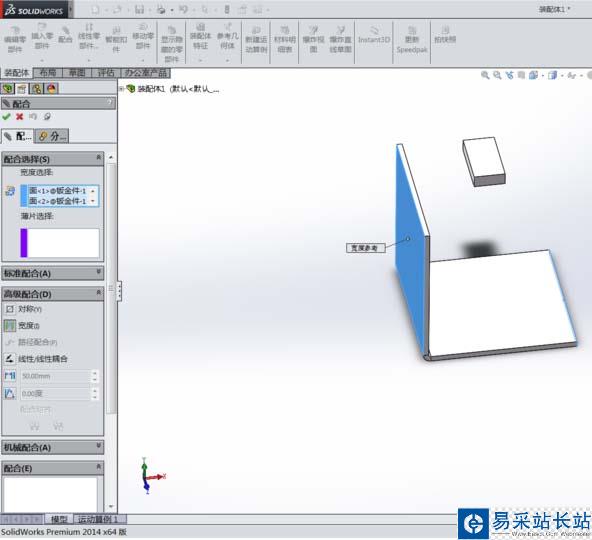

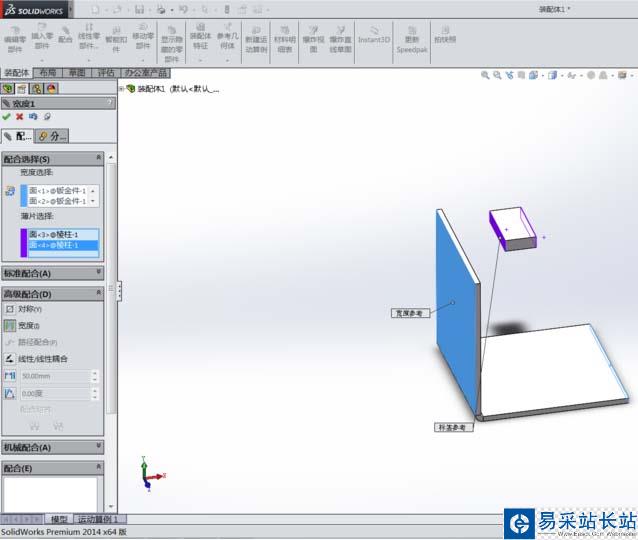

2、兩個零部件的面選取：單擊鈑金件最左最右兩個面，然后在選取棱柱的需要最左最右兩個面（也可最上最下，兩個相對面即可，根據情況需要）

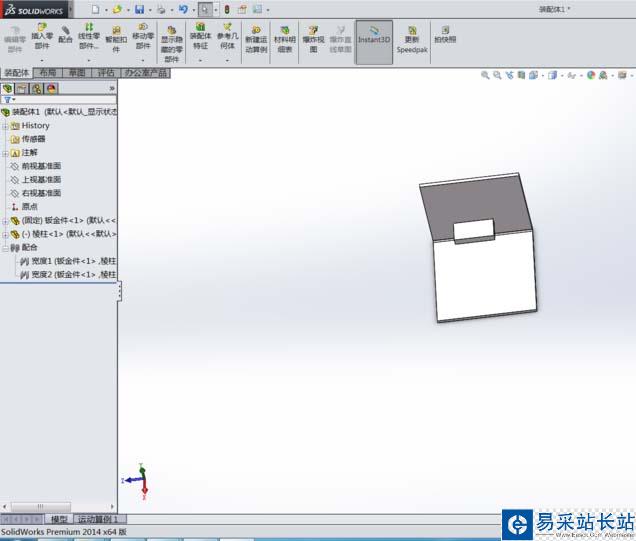

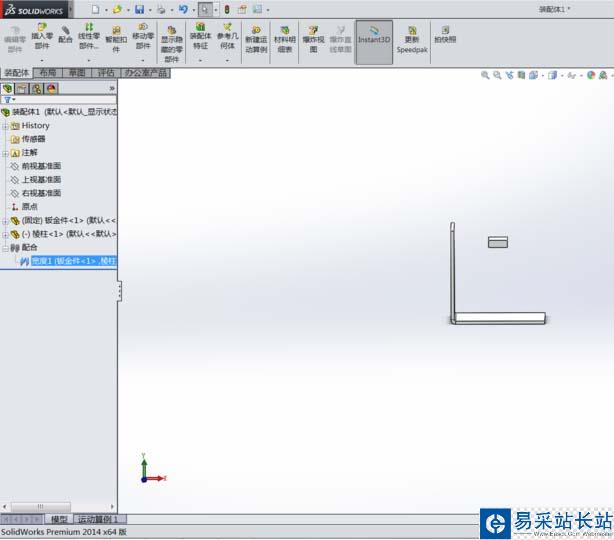

3、完成裝配：配合關系完成，單擊“√”退出配合界面。即可看到兩個零件左右為等寬。

寬度配合最快捷方法

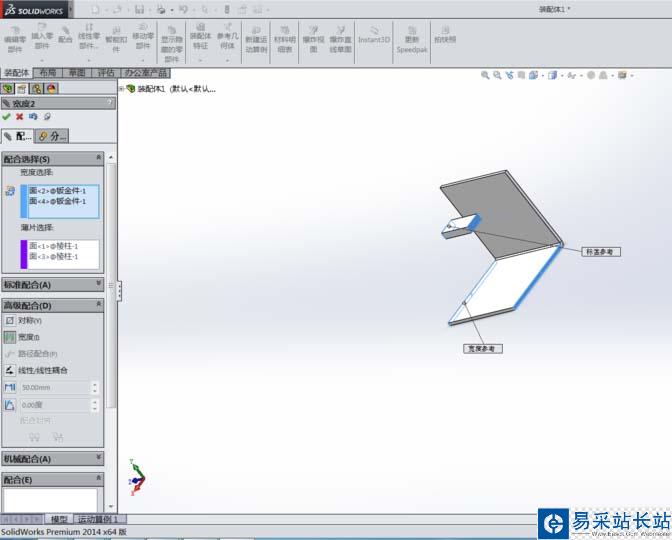

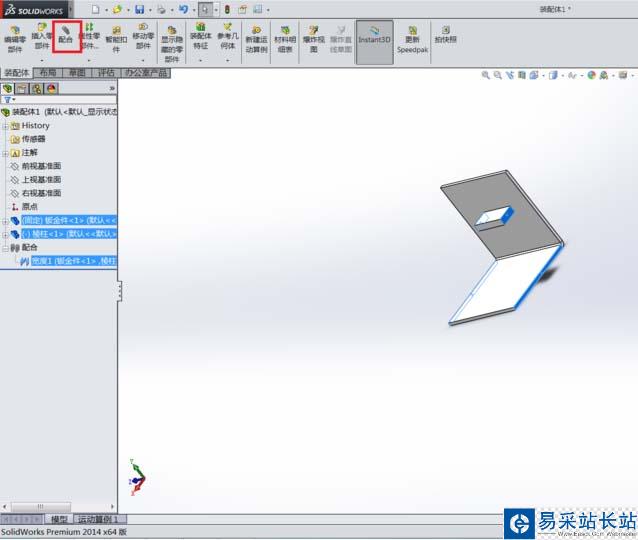

快捷寬度配合：插入想要配合的零部件后，直接選擇四個面（選擇一個面后，按住Ctrl鍵+鼠標啊單擊一個面，不用考慮順序）。單擊配合--“√”即可完成兩個零件的等寬配合。
