將標準型材添加至solidworks軟件里，會方便大家畫圖，且可以為大家節約很多時間。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大小：4.64GB更新時間：2013-07-29

gb型材庫：百度網盤點擊下載

1、打開solidworks2012，焊件模塊，大家會看到，里面默認的只有ansi（英寸）和iso，對于用國標的我們不是很方便。

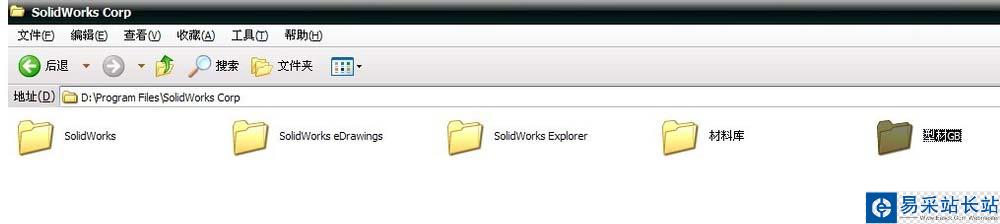

2、將下載好的“型材GB”文件夾放置在某個盤里，例如我的是放在D盤：D:/Program Files/SolidWorks Corp   ，其它盤也都是可以的。

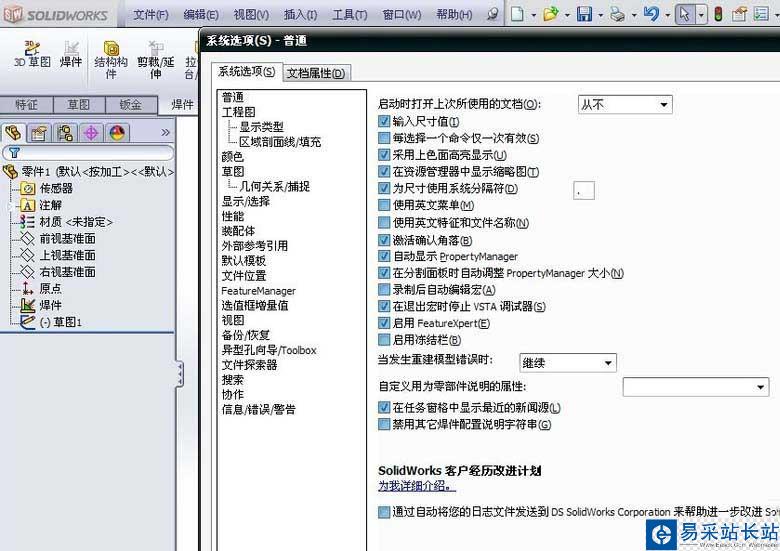

3、在solidworks2012里工具欄里 ：工具—選項，會彈出如圖窗口

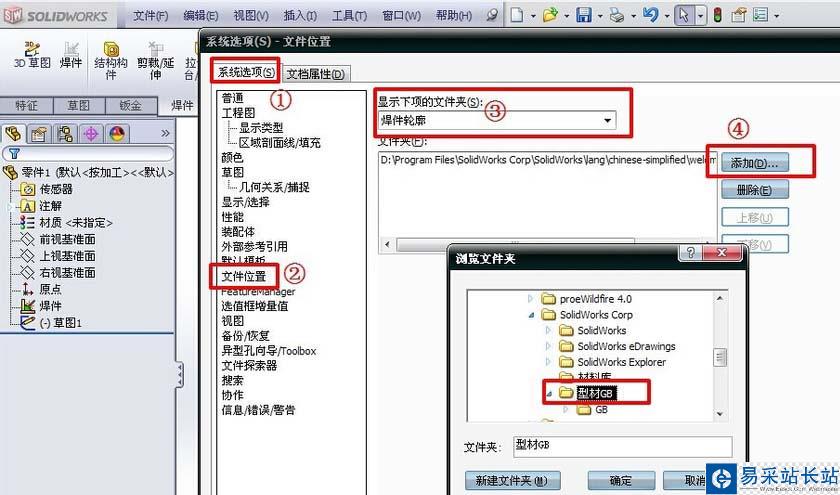

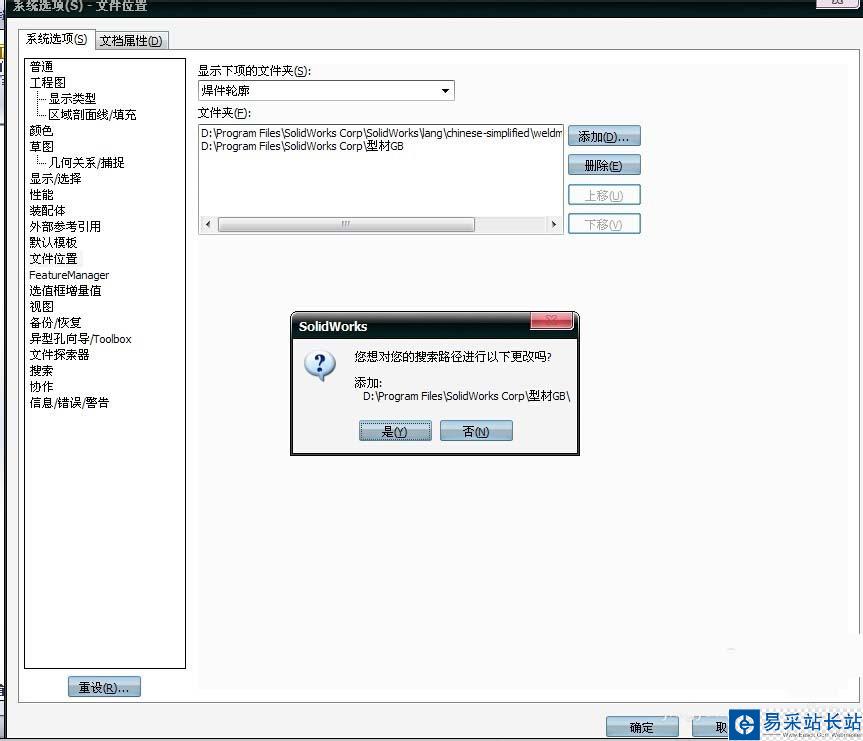

4、系統選項—文件位置—顯示下列的文件夾里找到“焊件輪廓”—添加“型材GB”—點擊確認，保存。

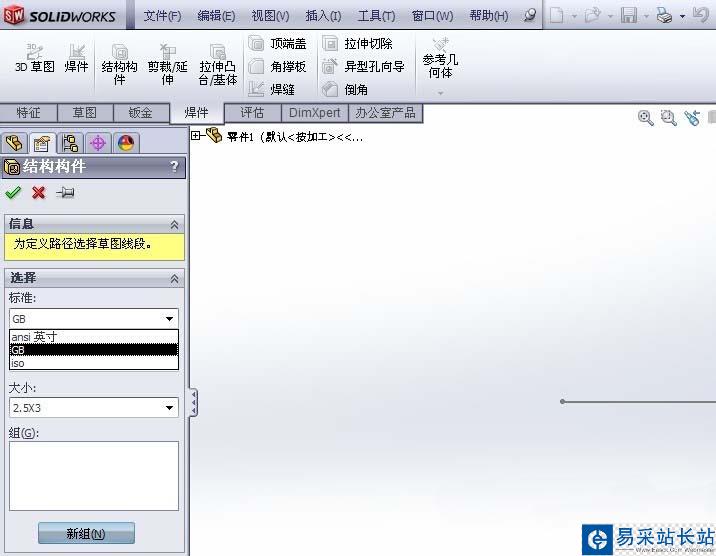

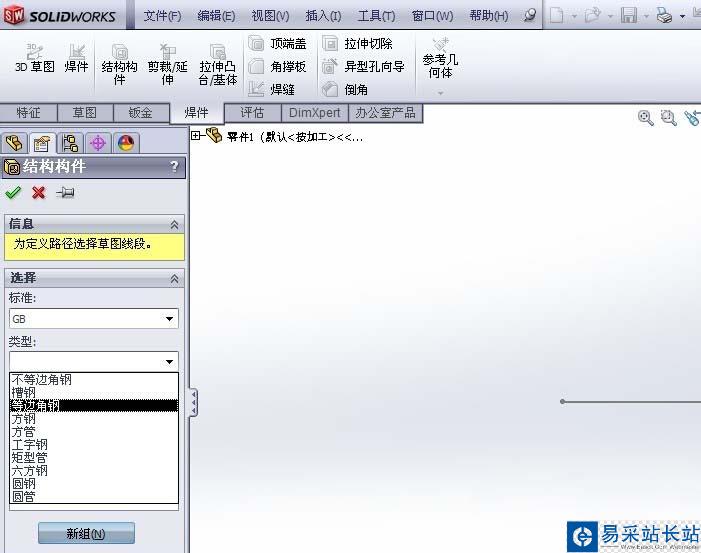

5、工具欄里的焊件里就可以看到GB型材了。

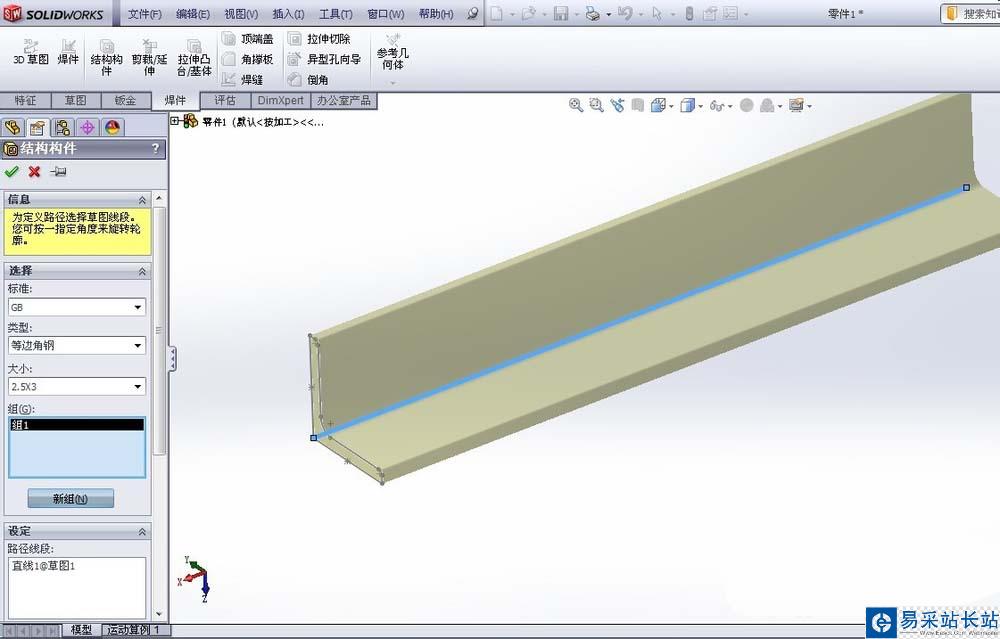

6、畫一條直線，選擇需要的型材標準，新建組，就可以了。
