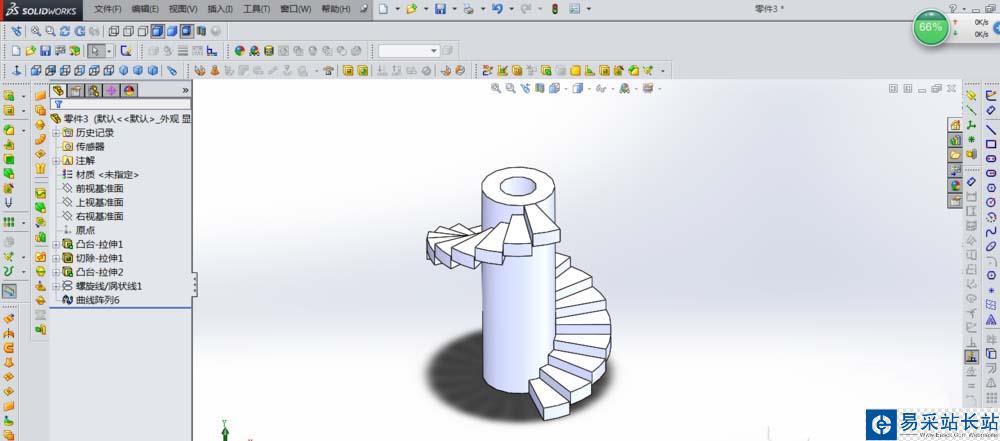

螺旋梯是我們日常生活中常見的設計，那么在SolidWorks中怎么畫出螺旋梯呢？我們一起來看看。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大?。?.64GB更新時間：2013-07-29

1、打開SolidWorks，如下圖

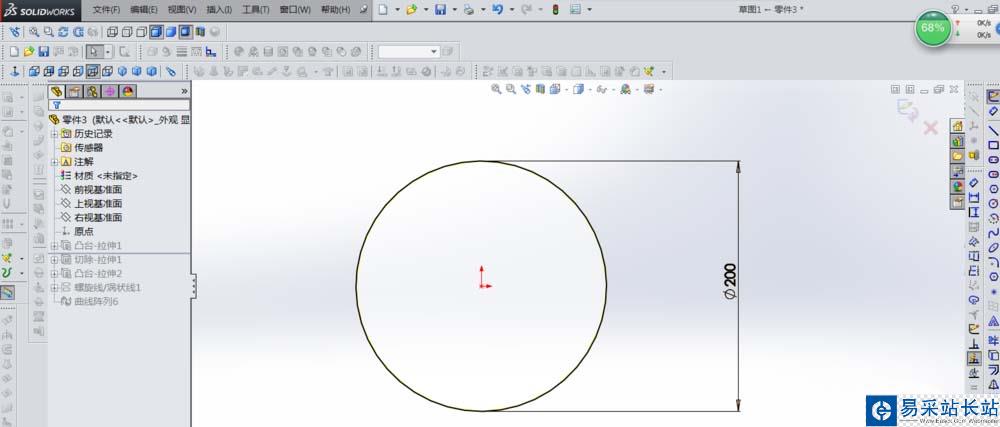

2、新建一個零件，在前視基準面上畫一個直徑200的圓，如下圖

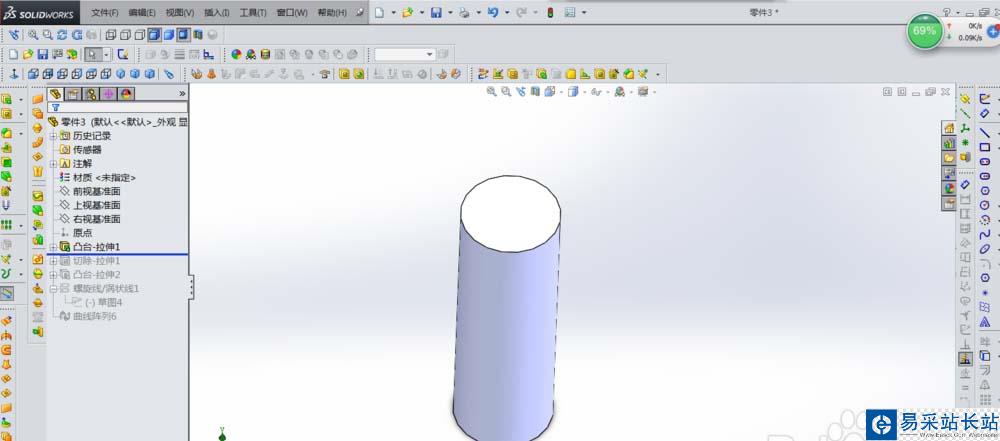

3、把圓拉伸600，如下圖

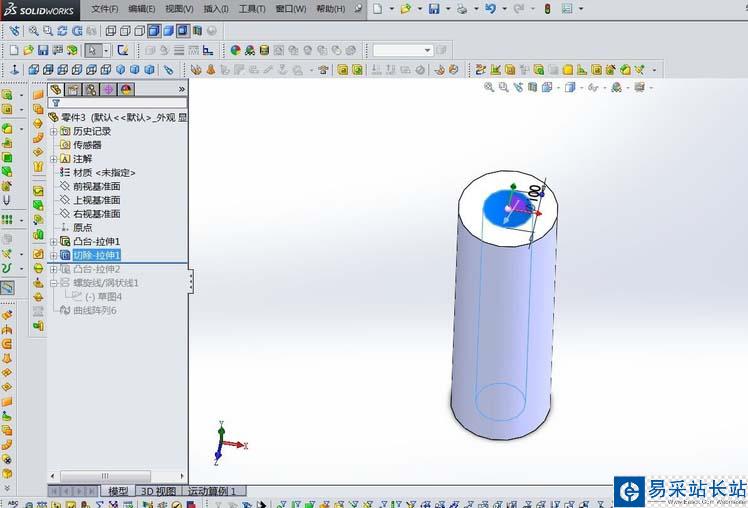

4、從中間切掉一個直徑100的圓，變成一個圓環，如下圖

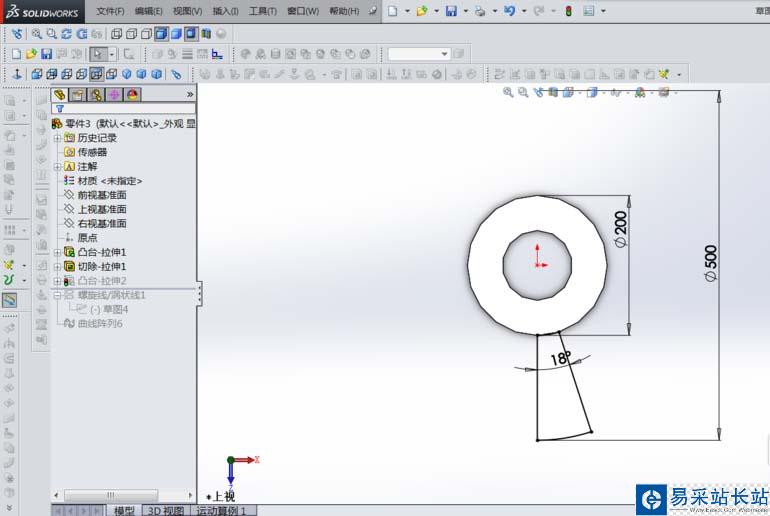

5、在前視基準面上畫出下面的草圖，記得都是以中間點位圓心

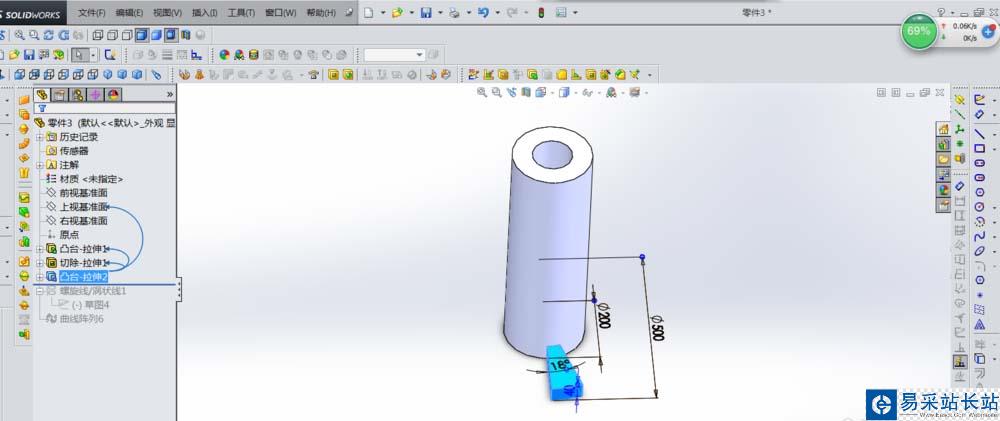

6、剛才畫的扇形向上拉伸40mm，如下圖

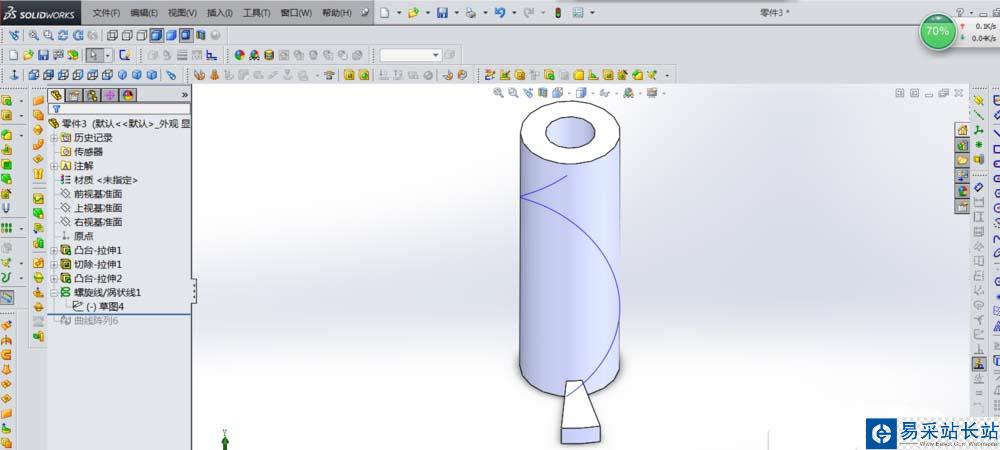

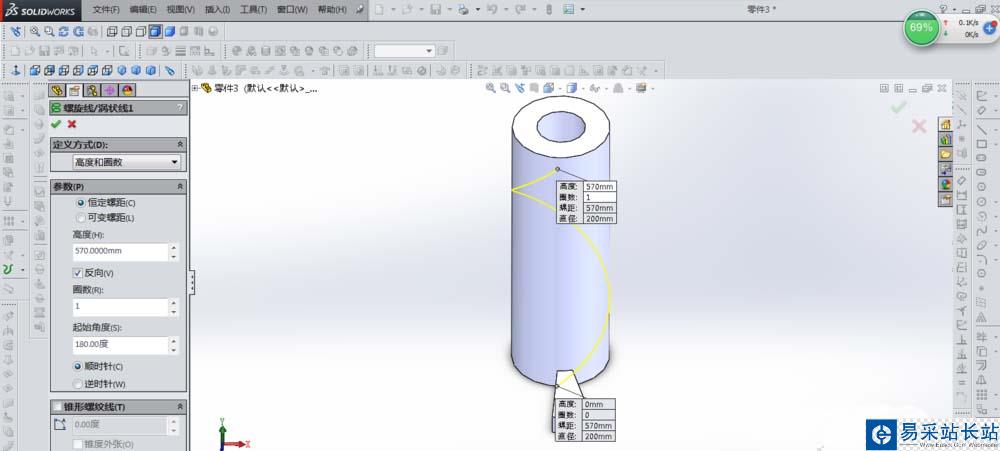

7、以前視基準面為底面，畫出如下圖的螺旋線

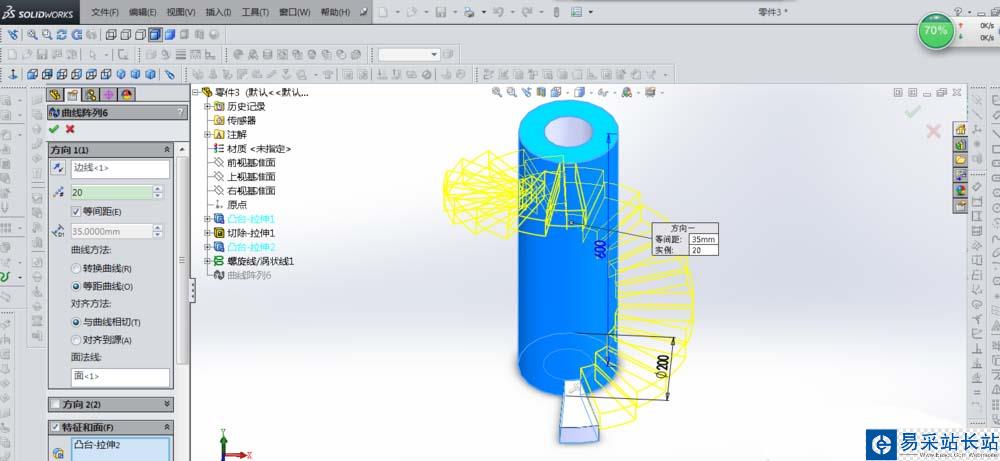

8、在陣列中，選取“曲線陣列”，如下圖，注意其中的各選項不要填錯
