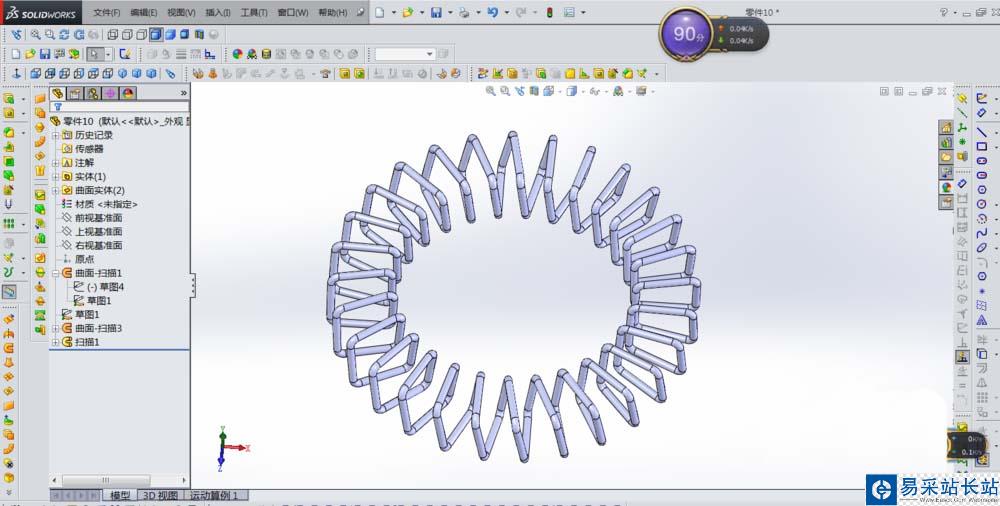

如下圖，如何在SolidWorks中畫出下面的螺旋線？下面我們一起來學習一下。

軟件名稱：SolidWorks 2017 SP0 官方中文免費版(附破解文件)軟件大?。?2.7GB更新時間：2017-02-27

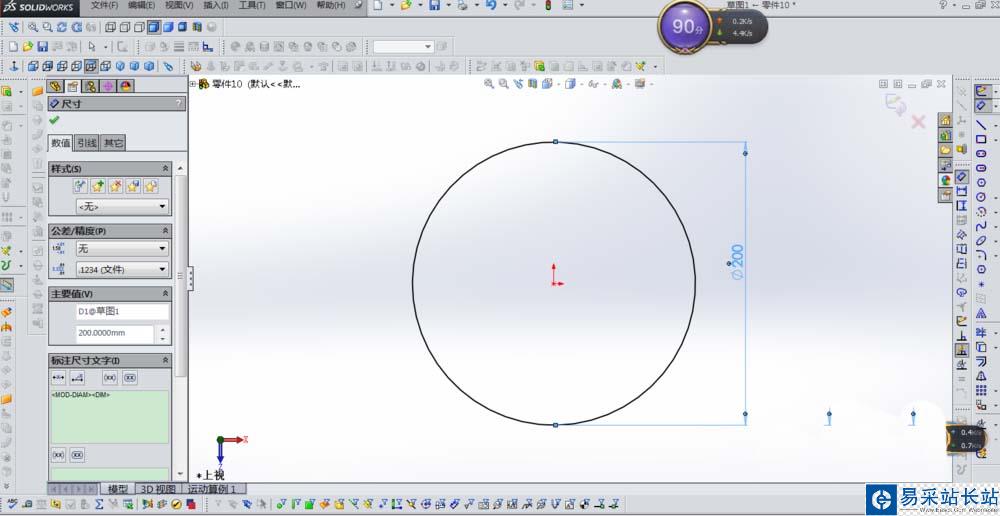

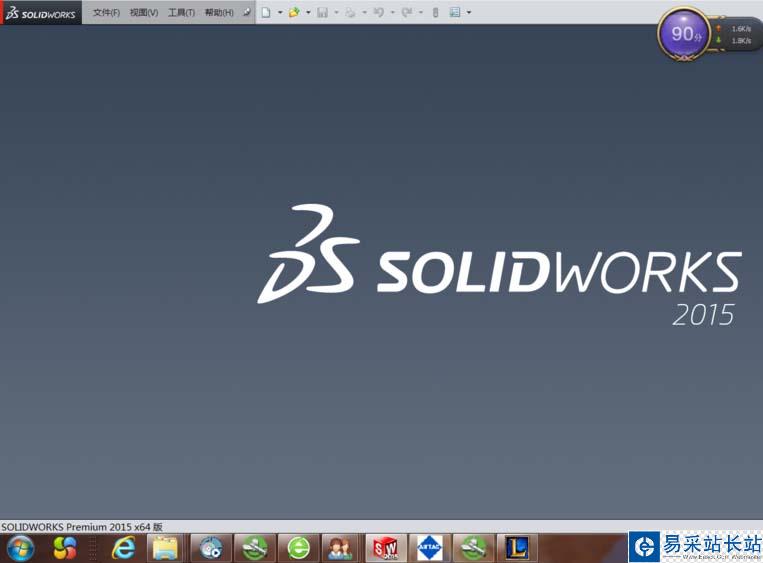

1、打開SolidWorks軟件，并在上視基準面上畫出一個直徑200的圓，如下圖

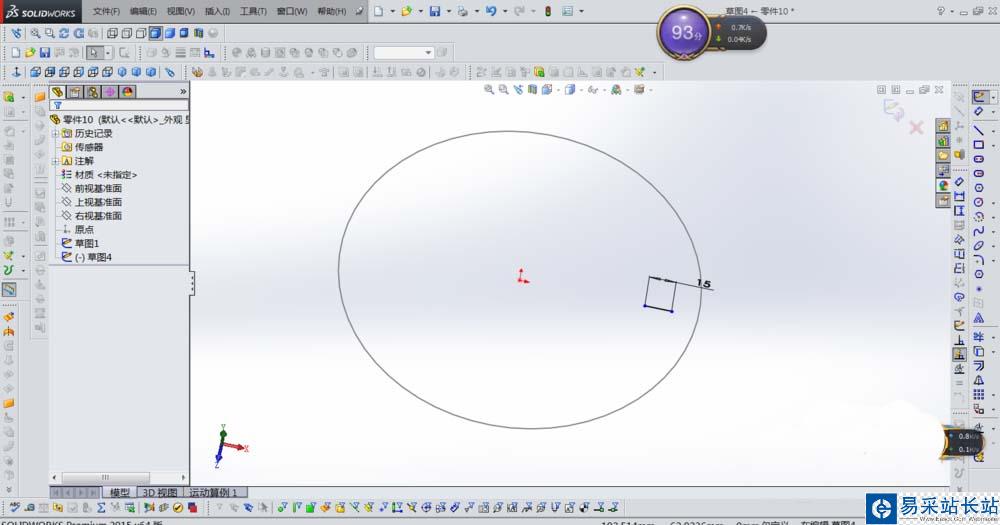

2、選擇前視基準面，并在合適的位置畫一跟15mm長的線，如下圖

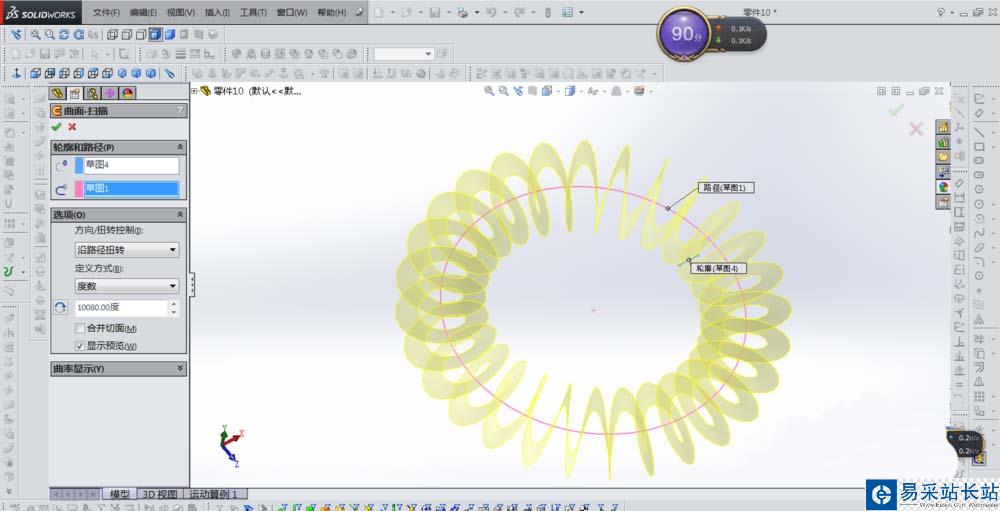

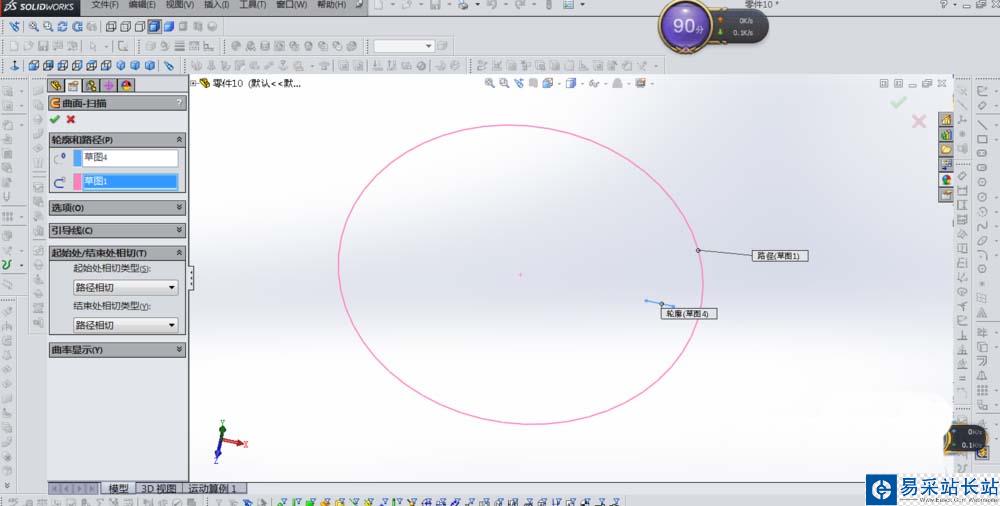

3、對已做好的兩個草圖做曲面掃描，如下圖，注意方向選擇：“沿路徑扭轉”

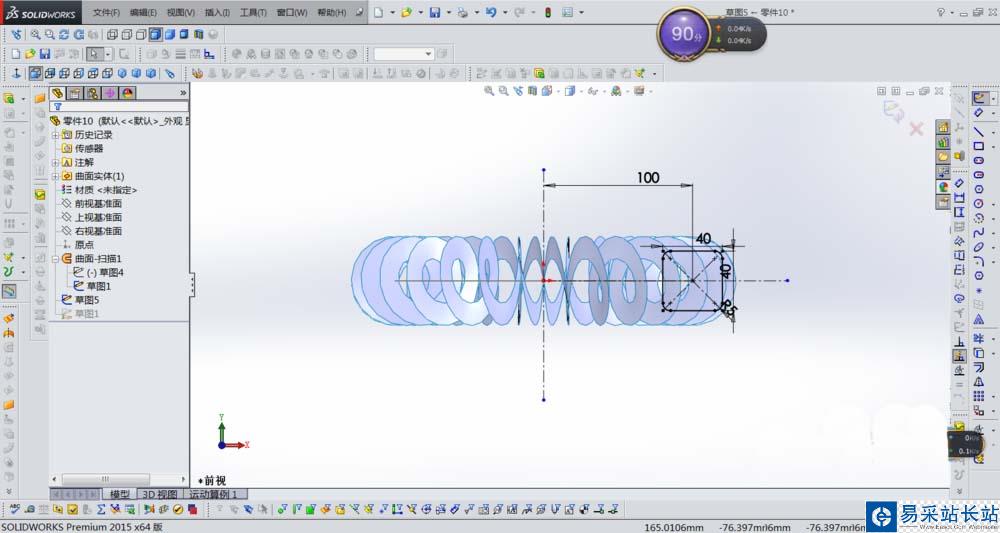

4、在前視基準面上畫出以下草圖

5、用曲面掃描命令，如下圖

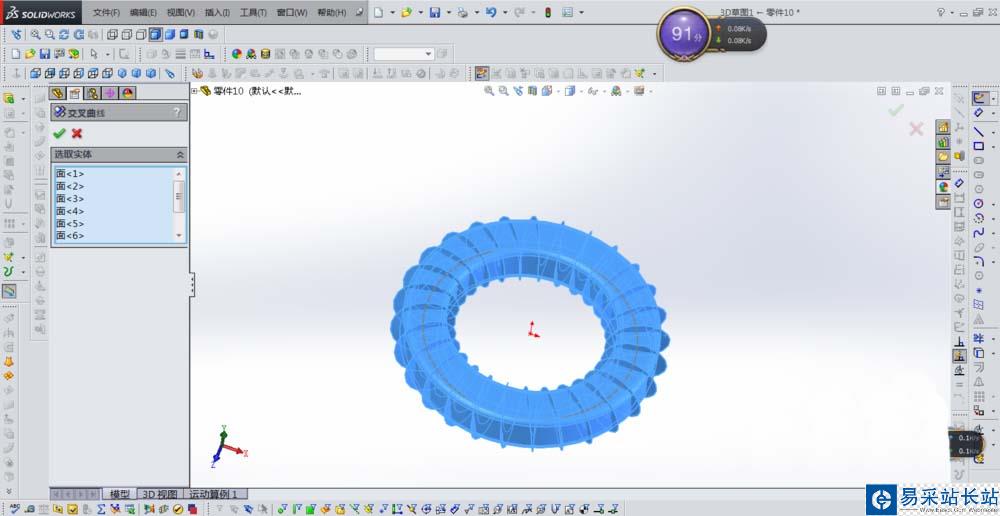

6、在草圖界面下用交叉曲線合并，如下圖

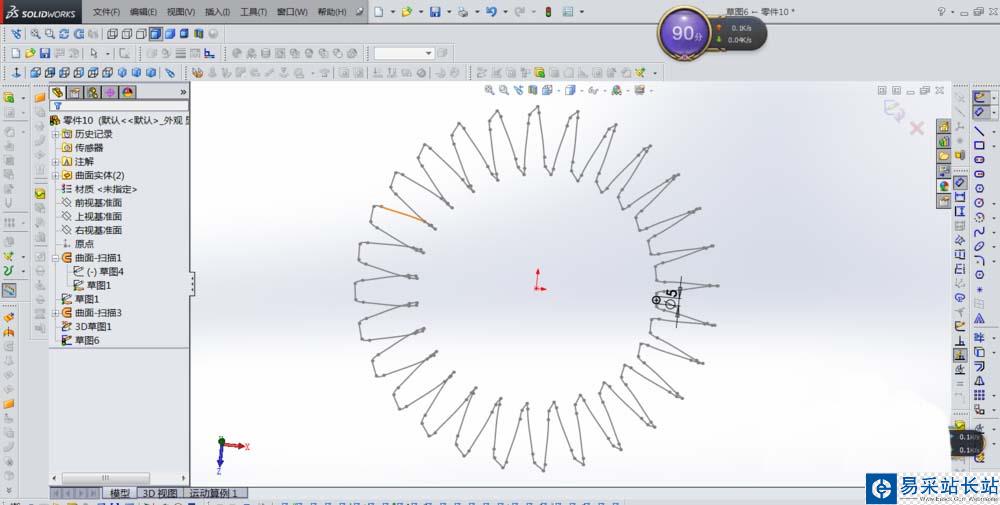

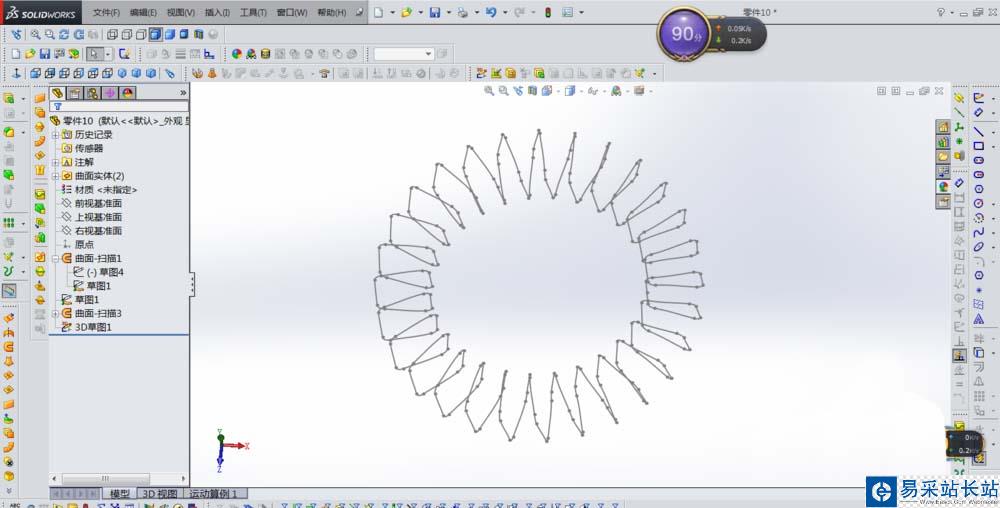

7、把兩個曲面掃描隱藏，并在上視基準面上畫出以下草圖

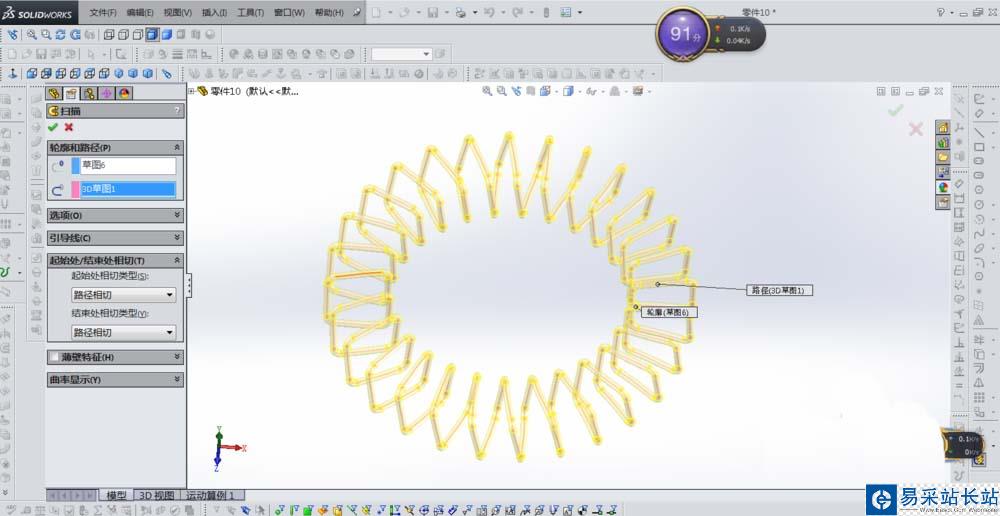

8、使用掃描命令進行掃描，如下圖

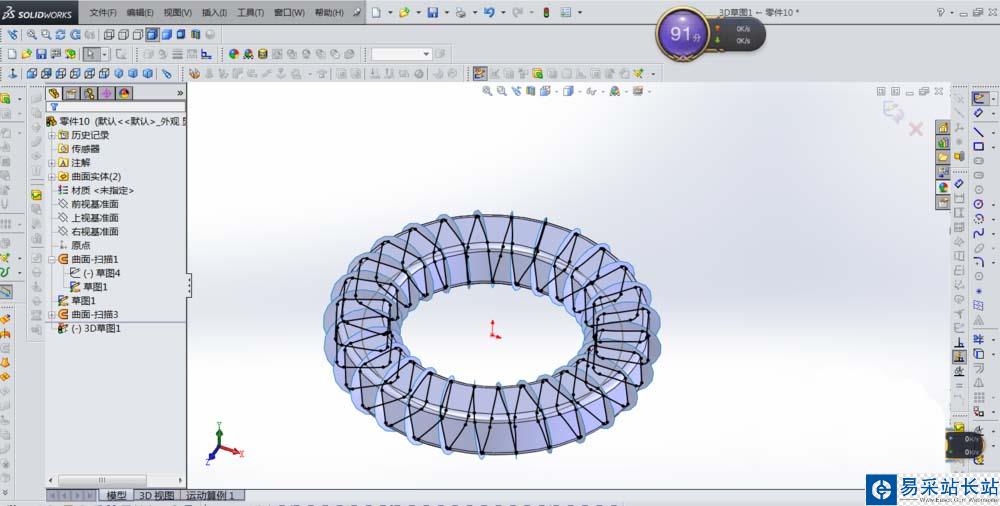

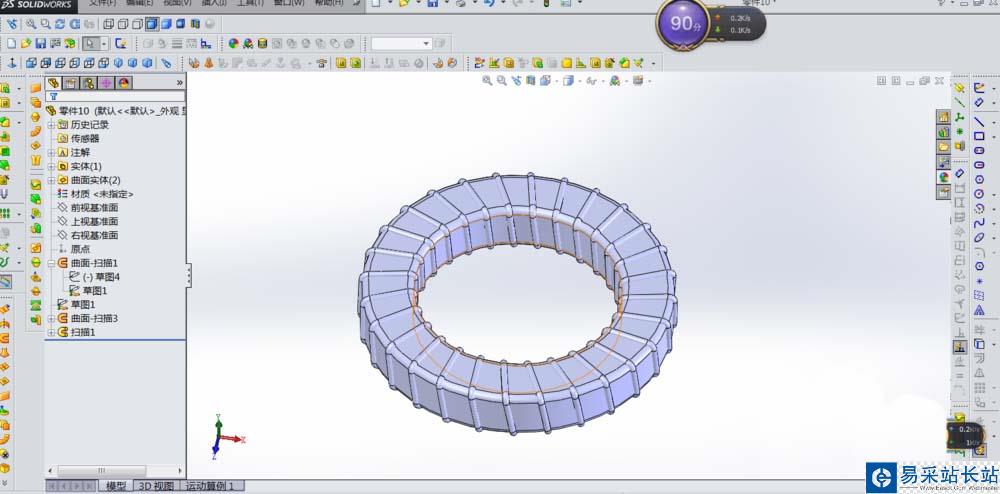

9、把剛才做的第二個曲面掃描顯示出來，便得到了我們需要的沿圓環螺旋線，如下圖
