Revit建模過程中經常會遇到圖元的相互遮擋的情況，為了將一些圖元顯示出來，就需要將一些不需要顯示的圖元隱藏掉，這就需要用到“隱藏/重置”工具

軟件名稱：Autodesk revit 2017 中文特別版(附注冊碼/密鑰) 64位軟件大小：3.4GB更新時間：2016-04-20

方法：

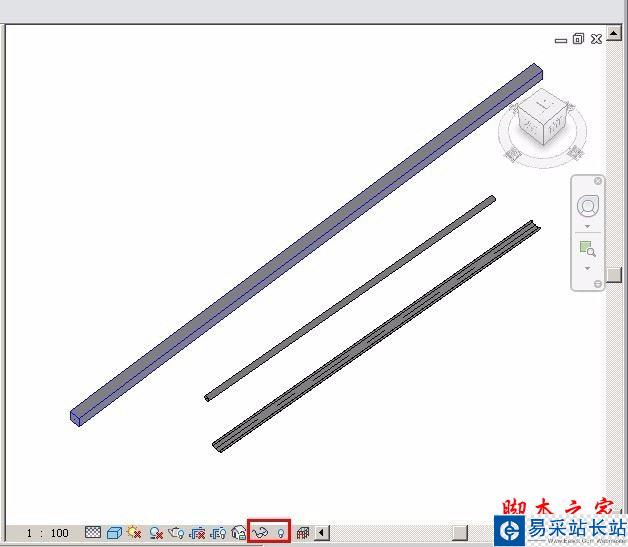

1、在Revit繪圖窗口左下角提供了一排的小工具，其中右數第二小燈泡樣圖標第三項眼鏡圖標即為控制圖元顯示的工具。

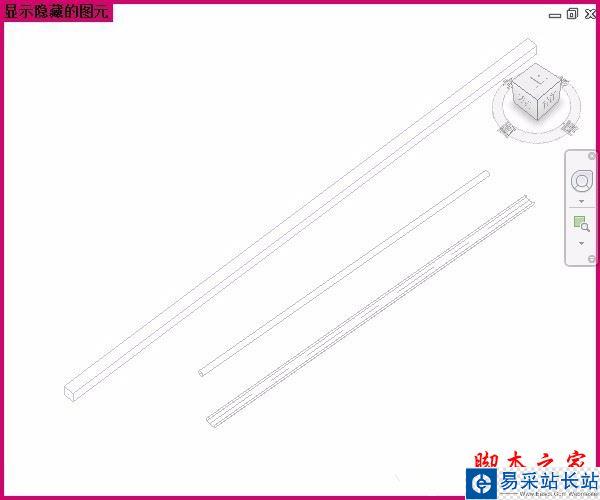

2、其中第二項小燈泡圖標為“顯示/不顯示隱藏圖元”，當繪圖窗口中有圖元被隱藏到，而有需要將其顯示出來的時候，點擊該命令，Revit繪圖界面出現紅色邊框，并且左上角有文字提示“顯示隱藏圖元”，這樣繪圖窗口中的隱藏圖元即可顯示出來，未隱藏的圖元顯示為半色調狀態，再次點擊該小燈泡工具，接口恢復到正常工作界面。

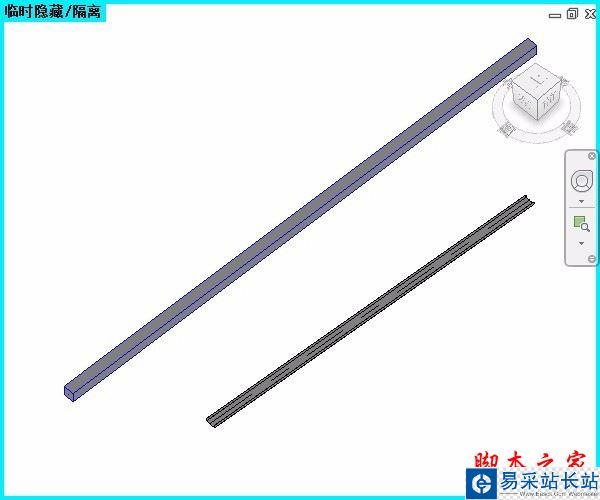

3、右數第三個眼鏡圖標的工具為控制圖元的臨時顯示隱藏或者隔離的工具，在選中一個圖元的情況下，點擊該圖標，即可將該圖元隔離或者隱藏，或者隱藏列別或者隔離類別，下圖為將圖形中水管隱藏的狀況，激活該工具，Revit繪圖界面出現藍色邊框，并且左上角出現文字提示“臨時隱藏/隔離”。

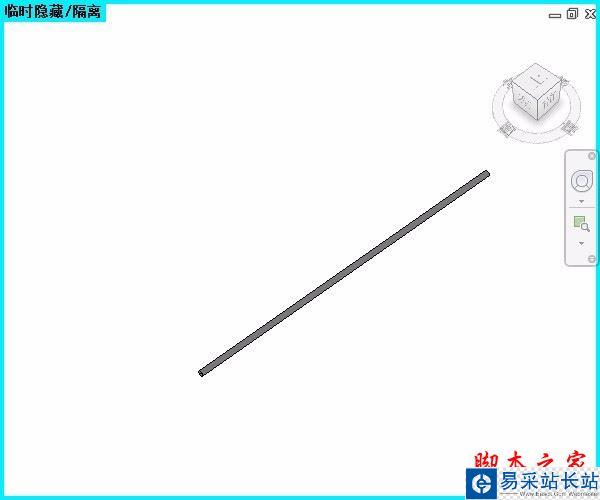

4、下圖顯示為將水管隔離的情況。

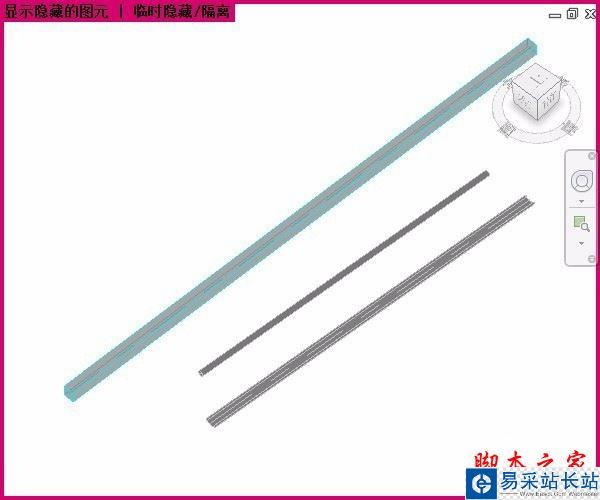

5、需要注意的是，在本文第一張圖的狀態下，同樣是可以利用“臨時隱藏/隔離”命令，假如我們需要將風管臨時隱藏掉，選擇風管點擊眼鏡圖標在彈出菜單選擇“臨時隱藏圖元”，這樣Revit繪圖界面會變成如下狀態，紅色邊框沒有改變，但是左上角文字提示變成“顯示隱藏圖元|臨時隱藏/隔離”，同時被隱藏的圖元(風管)變成藍色邊框以示跟其余圖元區別。

6、推薦操作，要熟練使用隱藏顯示圖元要牢記三個快捷鍵，臨時隱藏圖元HH，臨時隔離圖元HI，重置臨時隱藏/隔離HR，牢記著三個快捷鍵會讓你的根據需要隨心所欲的快速控制圖元的顯示或隱藏，會大大提高繪圖效率，同樣，如果對這三個命令Revit默認的快捷鍵不滿意，可以自定義修改Revit快捷鍵將其修改為自己習慣的按鍵。
