solidworks2013 重復利用草圖進行特征操作，其他先前的版本類似操作。這個功能不屬于全新功能。舊版也是有的。

軟件名稱：SolidWorks 2013 簡體中文版 sp0-sp3(32位和64位)軟件大小：12GMB更新時間：2013-09-30

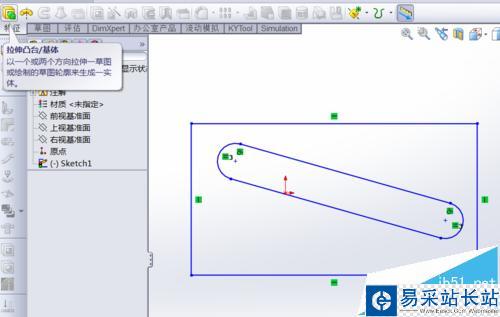

1、首先，我們打開solidworks2013(其他版本類似)，新建一個PRT文件。舉例說明，選取任意一個基準面----新建草圖----畫一個具有2個封閉環的草圖。

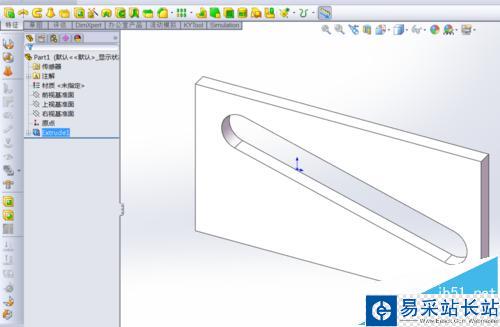

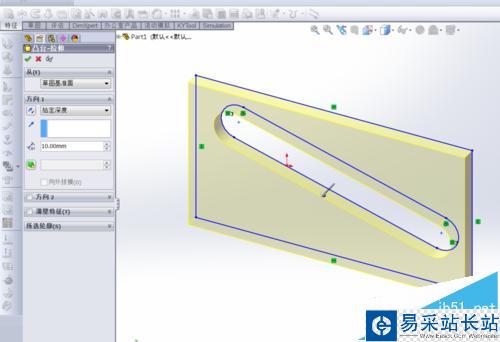

2、對這個草圖進行第一次特征操作，這里我們選取拉伸操作。設置好拉伸的各種參數。（這里設置拉伸高度為10mm），點擊確定。

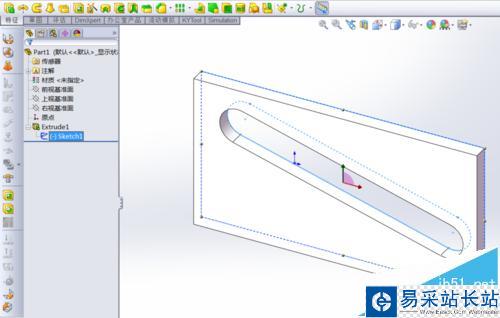

3、接下來，我們對同一個草圖，進行第二次特征操作。在特征樹的拉伸特征前面的“+”號上面點一下，這時可以看到下一級的子目錄。也就是我們第一次創建的草圖。

4、在特征樹中點中這個草圖。并再次選取一個特征進行操作。這里我們仍然選擇拉伸操作。

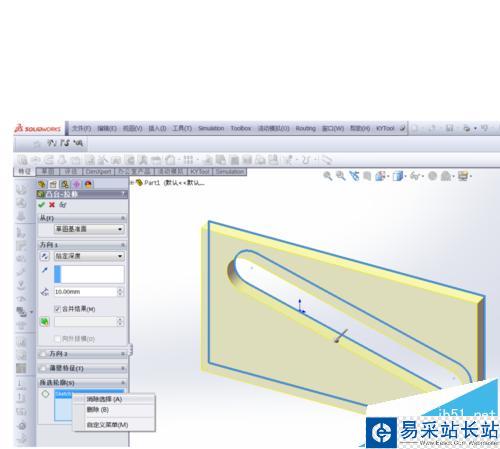

5、有時候我們只是需要利用這個草圖當中的一部分，（所以開始要先創建有2個以上封閉環的草圖），現在我們對拉伸操作時默認選取的草圖輪廓進行清除。點開對話框中所選輪廓右側的向下的雙箭頭，在現有輪廓上右擊，點擊消除選擇。

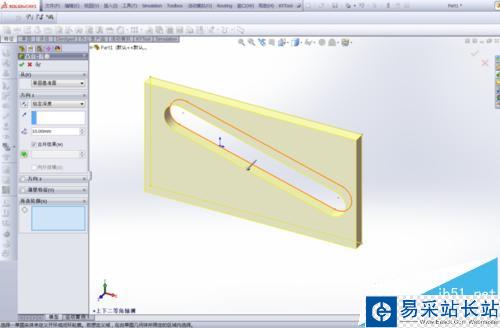

6、重新選取一個我們需要的線條，假設為圖形當中這個OB孔。將拉伸高度設置為5mm(本例數值任意選取。)點確定（對話框左上方，勾選符號）。

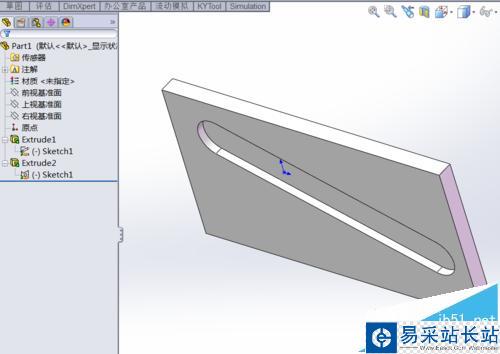

7、現在我們可以看到本次拉伸的圖形結果。分別點開特征樹第一個，第二個拉伸特征的子目錄。我們可以看到，這兩個特征所使用的草圖圖標上面，均多出來一個托盤小手的圖案。這代表，這兩個特征共享一個草圖。

好了，以上就是今天的教程。其他先前的版本類似操作。這個功能不屬于全新功能。舊版也是有的。
