該經驗為大家分享一篇solidworks的曲面放樣怎么用的教程。

軟件名稱：SolidWorks 2012 SP5 中文 32/64位打包軟件大小：11GB更新時間：2013-09-30

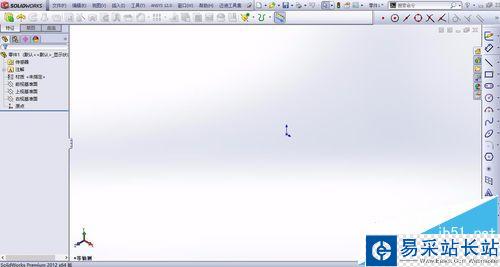

1、雙擊或者右鍵打開solidworks2012軟件，該經驗以2012版本為例，其他的版本都能使用該教程。

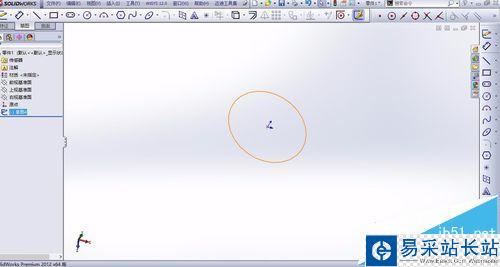

2、新建一個零件，以上視基準面為草圖平面，繪制一個大小任意的圓形，點擊確定退出草圖。

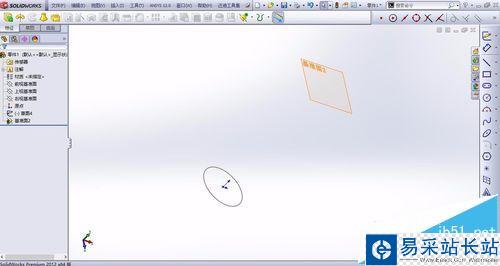

3、建立一個基準平面，點擊基準面，以上視基準面為第一參考面，向上偏移任意長度距離，點擊確定完成基準面建立。

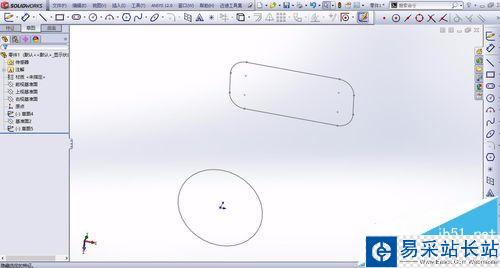

4、在該新建的基準面上繪制草圖，繪制一個大小任意的圓角矩形，完成后退出草圖。

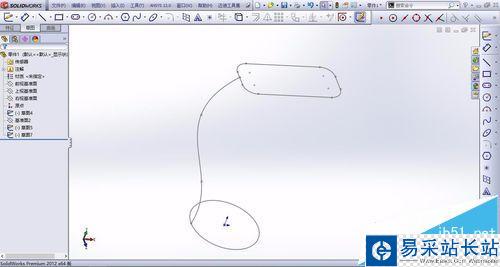

5、在前視基準面上繪制草圖，繪制一條曲線，與上視基準面的草圖和新建的基準面相連。

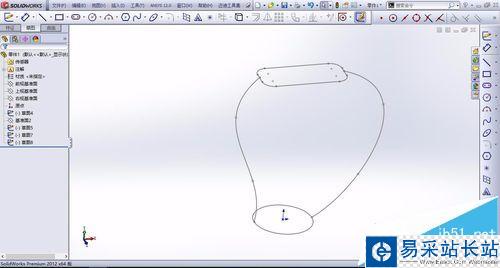

6、和步驟5一樣，在前視基準面上繪制另外的草圖，繪制一條曲線，與上視基準面的草圖和新建的基準面相連，如下圖所示。

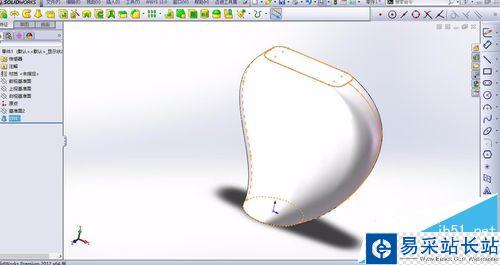

7、最后，點擊曲面-放樣，以前視基準面和新建的基準面為輪廓，引導線為曲線，點擊確定完成。對曲面放樣的應用。
