三維繪圖中，對于復雜的曲線，可以通過XYZ點來創建，具體步驟如下。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大小：4.64GB更新時間：2013-07-29

1、打開SolidWorks軟件，并單擊“新建”按鈕。

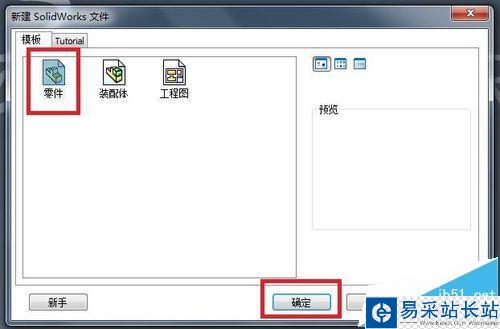

2、在“新建SolidWorks文件”對話框中，選擇“零件”并單擊“確定”按鈕。

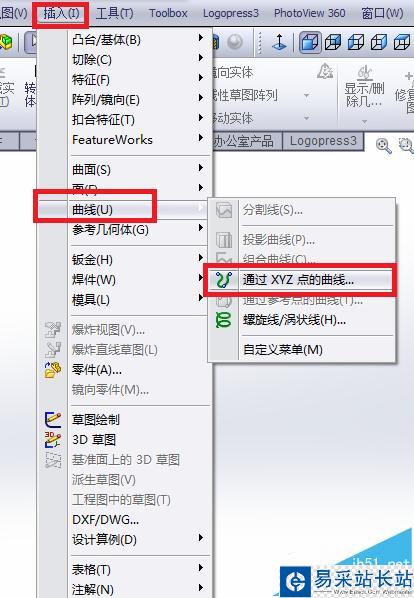

3、單擊“插入”菜單中的“曲線”，在其子菜單下單擊“通過XYZ點的曲線”

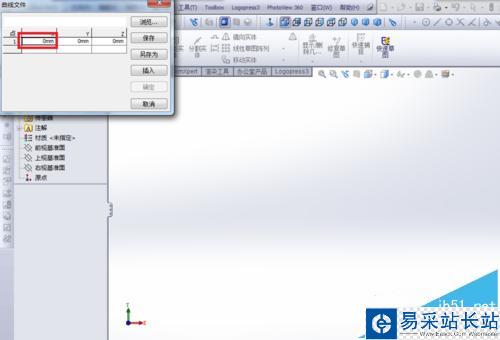

4、在“曲線文件”對話框中，雙擊空白文本框，可對點的坐標進行輸入。

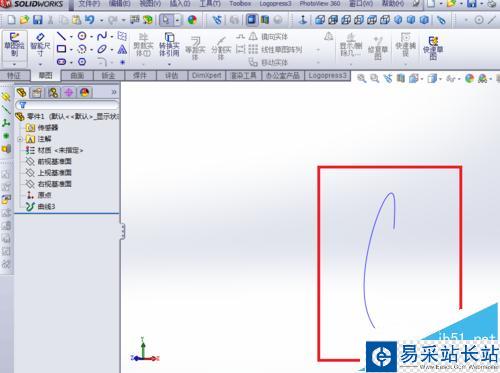

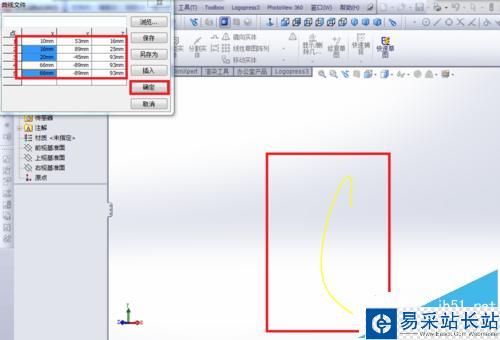

5、每輸入一個點，在預覽區就會形成一個點，完成后，單擊“確定”按鈕，曲線創建完成。

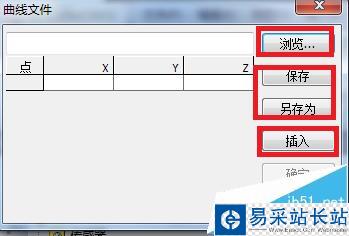

6、也可以通過單擊“瀏覽”按鈕，倒入事先編輯好的點的坐標文件。

注意：文件格式除了*.sldcrv格式外，還可以是*.txt格式等，若使用Excel生成坐標文件，文件中的數據只能含有數據坐標，除此之外，不能含有其他數據

也可以將建成的曲線保存成點的數據文件保存起來。如果需要在建成的點中間插入新的點，需要將光標位置調至目標位置，然后單擊“插入”按鈕，完成點的插入，然后輸入坐標即可。
