對于復雜的經常使用的SolidWorks草圖，將這種草圖保存成塊，可以避免反復創建草圖，提高繪圖效率，本文將告訴你SolidWorks如何創建塊的方法。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大小：4.64GB更新時間：2013-07-29

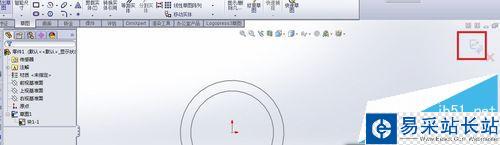

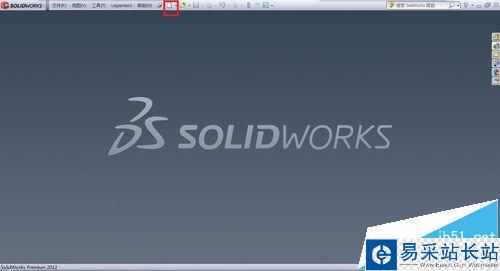

1、打開SolidWorks軟件，并單擊“新建”按鈕。

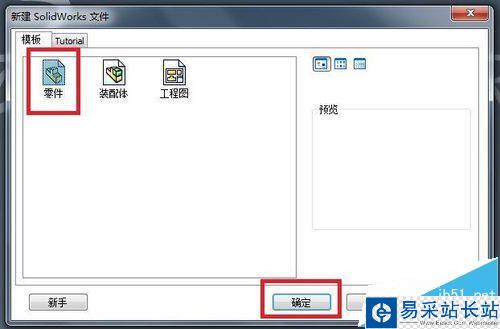

2、在“新建SolidWorks文件”對話框中，選擇“零件”并單擊“確定”按鈕。

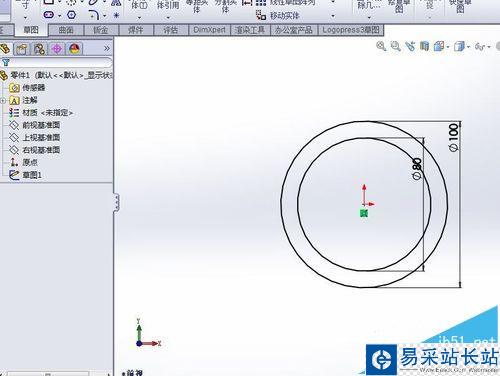

3、創建草圖并標注尺寸。

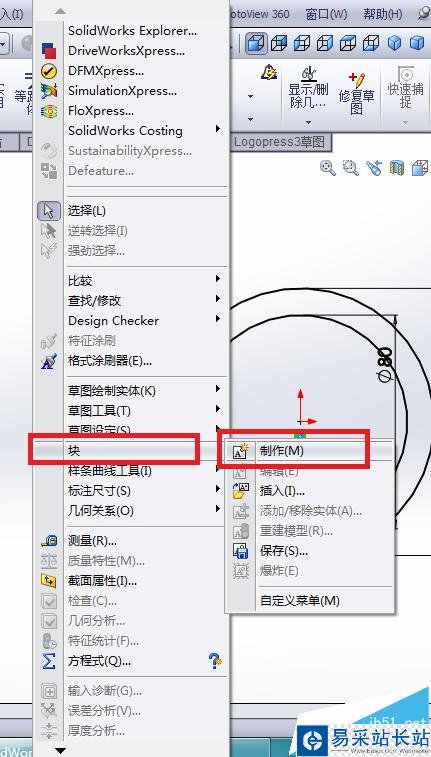

4、單擊“工具”菜單下的“塊”，在“塊”子菜單欄中，單擊“制作”按鈕。（注意：此過程不要退出草圖）

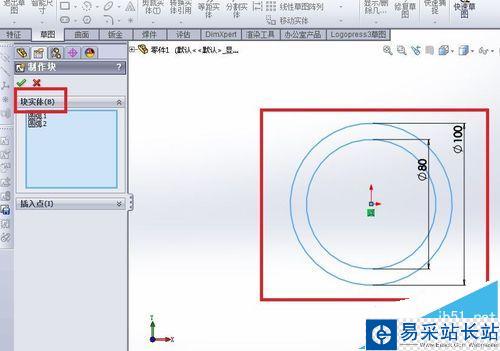

5、在“塊實體”中，選中要制作快的草圖。

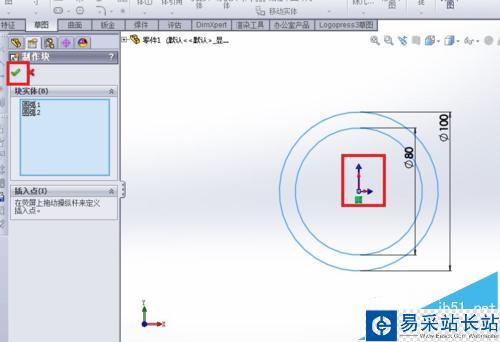

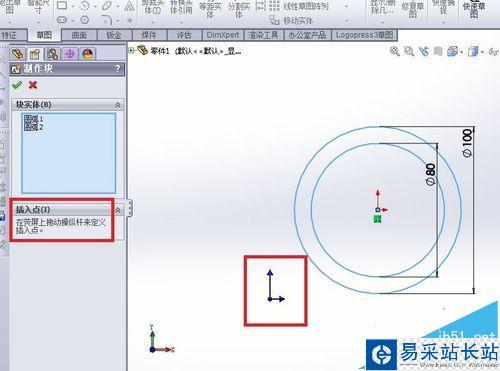

6、單擊“插入點”并拖動藍色坐標系到合適位置，作為插入時的基準點，完成后單擊對號按鈕，并退出草圖。

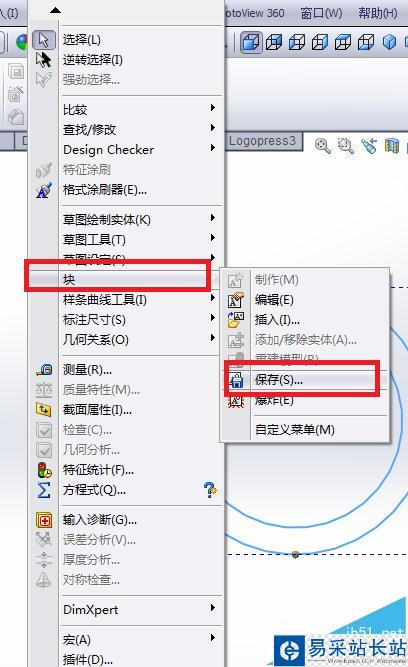

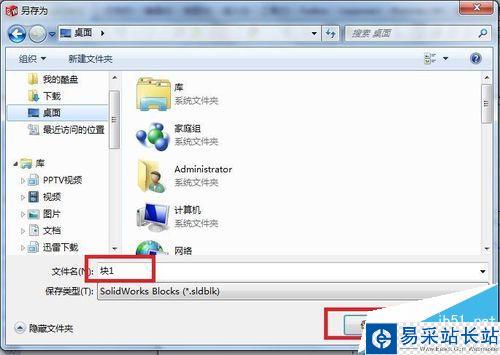

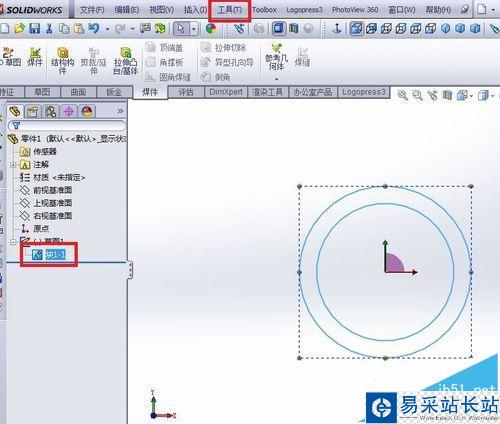

7、選中剛才建好的塊，單擊“工具”菜單中的“塊”，在“塊”子菜單欄中，單擊“保存”按鈕，保存到合適位置即可。
