由于CATIA本身帶的幾種圖紙標題欄并不符合一些公司常用的格式，針對此問題寫下幾種修改方法步驟。

軟件名稱：catia v5 r20 32位 簡體中文安裝免費版(附破解文件+安裝教程)軟件大小：1.38GB更新時間：2016-05-09

方法一：自帶樣式設置

1、打開CATIA工程制圖模塊

2、接著點擊“編輯”，然后點擊“編輯背景”。

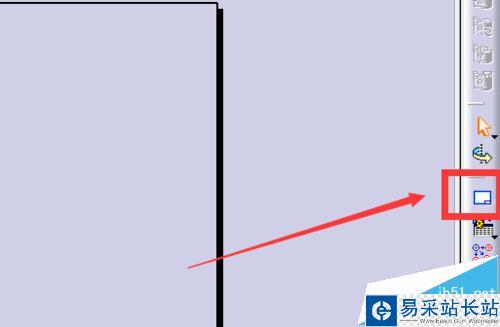

3、進入背景編輯后，找到下圖按鈕，然后點擊。

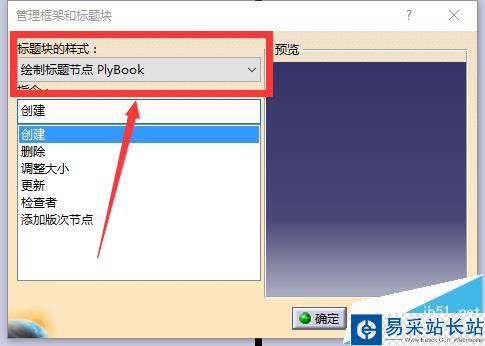

4、選擇自己需要的圖幅和標題欄格式。

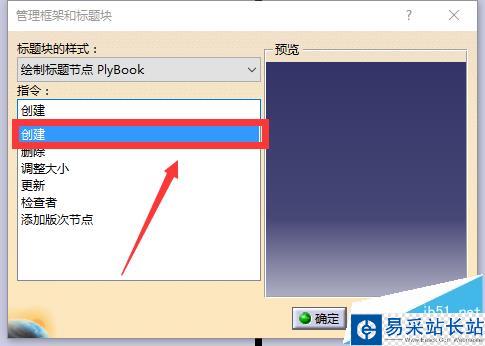

5、點擊“創建”，便生成自己設置的圖幅樣式。

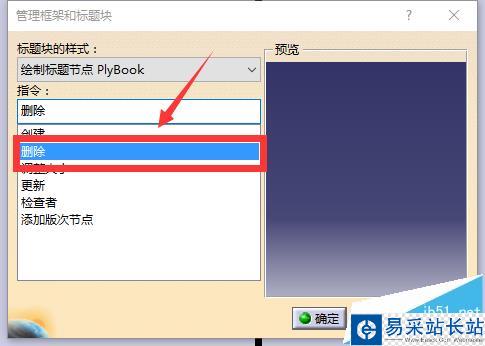

6、如果對使用的樣式不滿意，點擊“刪除”即可。

方法二、：聯合CAD使用

1、使用CATIA工程制圖模塊做好圖紙，轉為dwg格式文件。

2、使用autocad打開圖紙。

3、把圖形放置于固定圖幅樣式中即可。

方法三：外接插件修改樣式

1、插件下載地址：百度網盤點擊下載

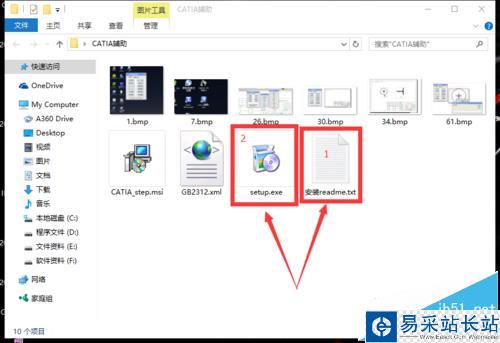

2、打開下載文件后會出現以下一些文件，然后先閱讀“安裝readme”，在進行安裝。

3、安裝后顯示如圖快捷鍵：

4、打開后顯示如下圖功能，根據自己的需求，進行選擇使用。
