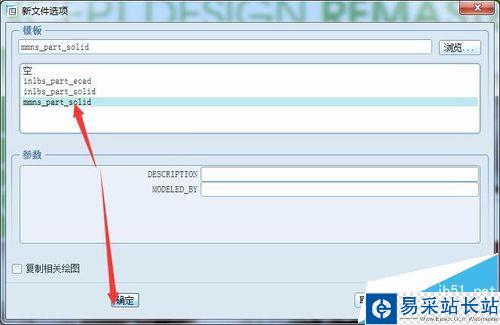

1、打開軟件，新建---取消“使用缺省模板”---確定---點選mmns-part-solid---單擊確定。之后就可以進行繪制花瓶了。

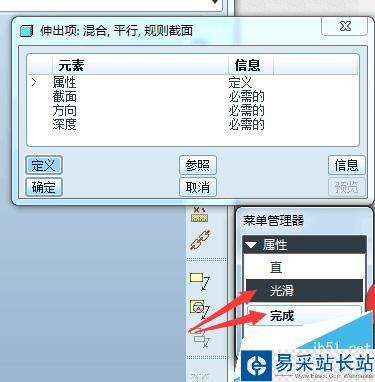

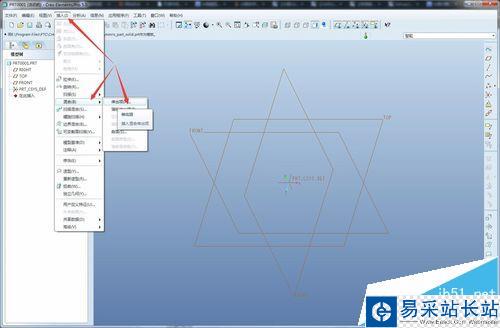

2、在工具欄找到“插入”---“混合”---“伸出項”，之后會出現(xiàn)一個對話框，單擊“平行”---“草繪截面”---單擊完成。又彈出另一個對話框，單擊“光滑”---“完成”命令。

3、在彈出的“菜單管理器”中，選擇TOP作為繪圖平面，單擊“確定”---”缺省“，完成設置。

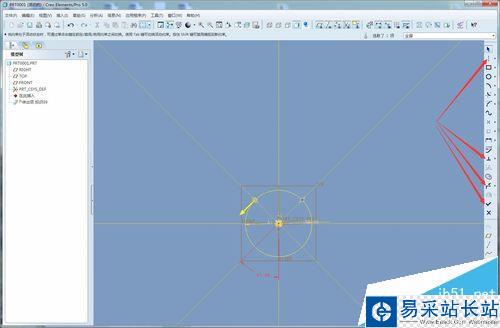

4、單擊工具欄的“圓”按鈕，繪制直徑為80的圓以及倆條45度的參考中心線，并在右邊的工具欄中單擊“分割”按鈕，在參考線與圓的焦點分割。左鍵選取箭頭的起始點，右鍵彈出快捷菜單，單擊起點命令，改變方向，完成第一個剖面的繪制。

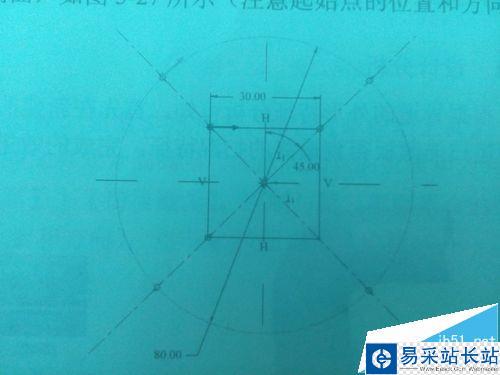

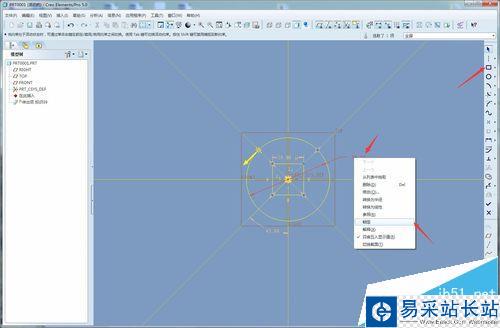

5、單擊直線，繪制邊長為30的正方形，它的角點位于參考線上，完成第二個剖面的繪制。選中數(shù)值80，單擊右鍵，選擇“鎖定”，

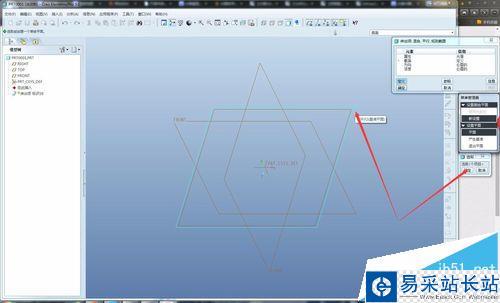

6、單擊“圓”---繪制距原點30mm的半徑為35的圓，如圖所示。

7、完成后回到對話框，選擇默認的選項“盲孔”---“完成”。左上方彈出“輸入剖面2的深度”---輸入100后回車，又彈出“輸入剖面3的深度”---輸入150后回車結束---單擊“確定”。

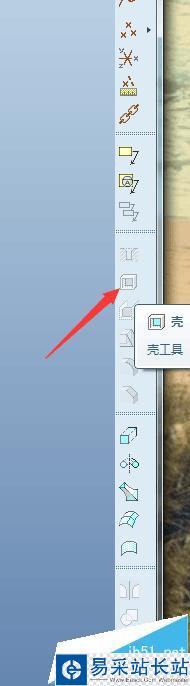

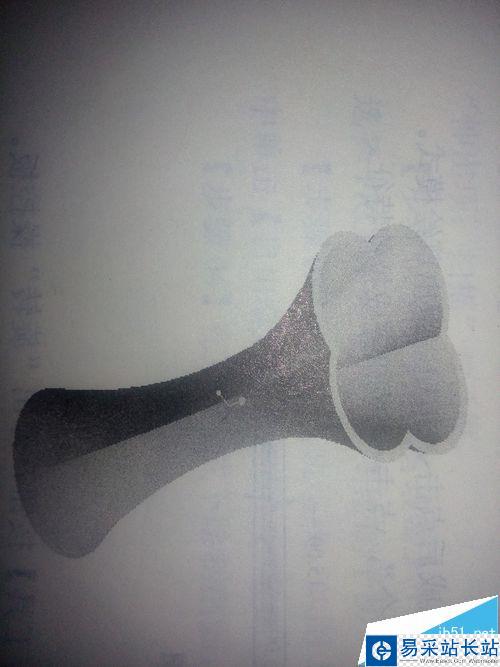

8、最后生成“殼特征',單擊”殼“按鈕，修改厚度值為5，單擊對勾按鈕就完成了。
