為便于不同的設計軟件打開UG圖檔，需要把圖檔轉換成各種軟件都能打開的通用格式，如：STP檔，STP是一種實體格式，是工業設計軟件都可以打開的格式。用UG導入與導出STP檔技巧，工作中，經常會收到不同客戶發來的圖檔，因每個人用的設計軟件不同，學會導出與導入STP檔是必須的工作技巧之一。

一、STP導入技巧

1、進入到開始中，點UG啟動快捷式；

2、空白模檔下，UG軟件的顯示樣式；

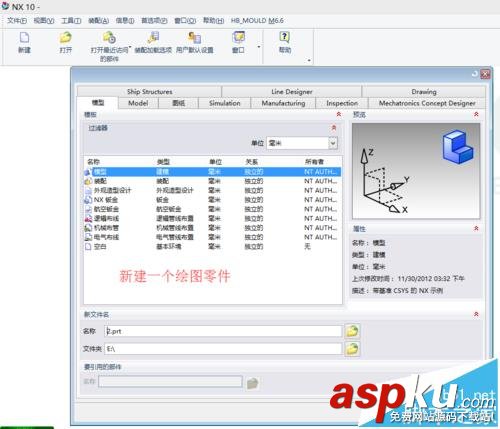

3、新建零件模板，沒有模型窗口不能導入STP文檔；

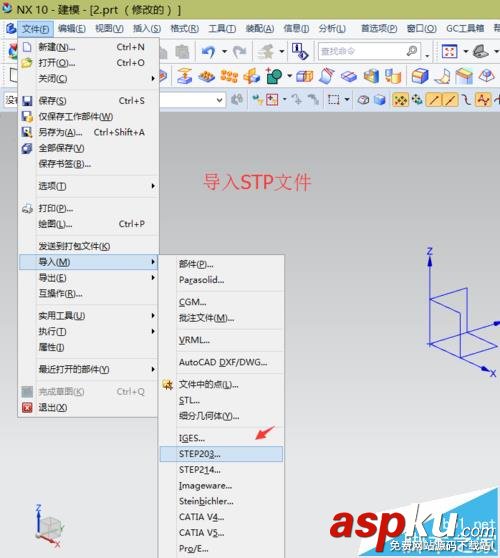

4、依次單擊文件－導入-STP；

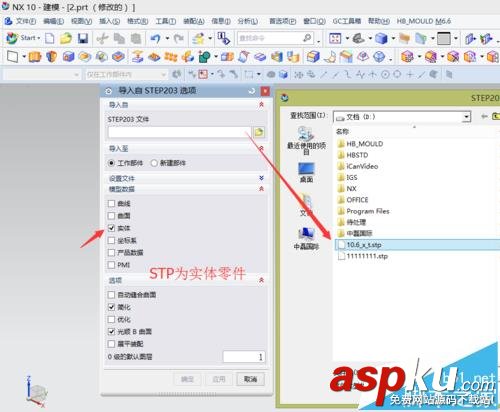

5、在下圖的STP對話框中，按圖中的設置進行參數選擇；

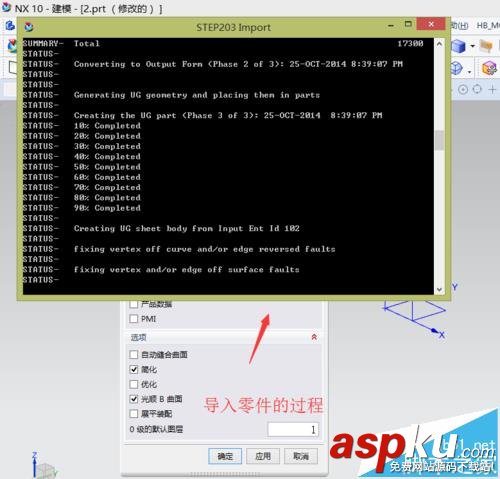

6、執行導入STP圖檔過程中，會看到數據轉換的過程；

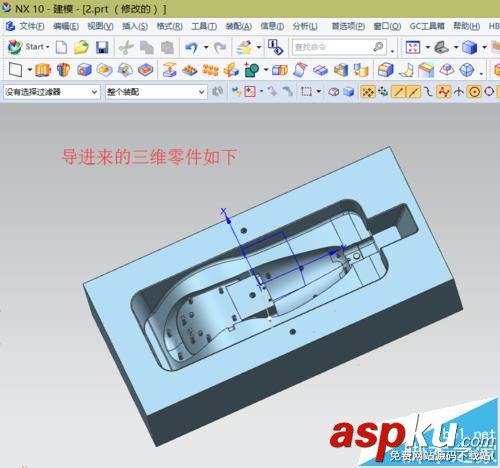

7、轉換完成后，導進來的3D圖形如下所示：

二、STP文件的導出

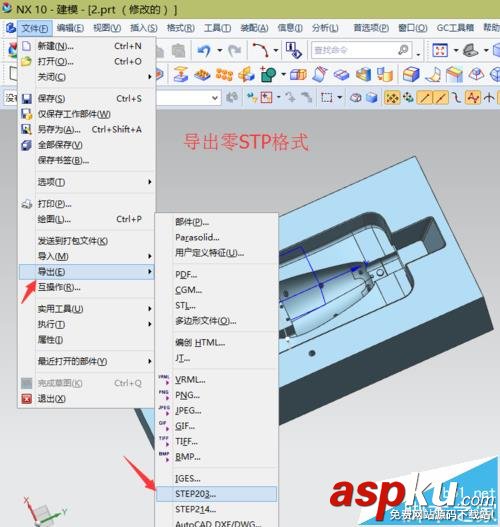

1、依次選擇文件-導出-STP格式，如下圖：

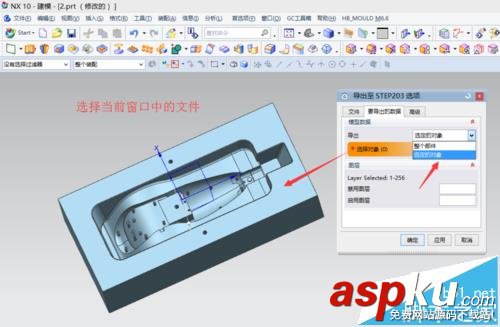

2、在導出對話框中選擇選擇零件，如下圖：

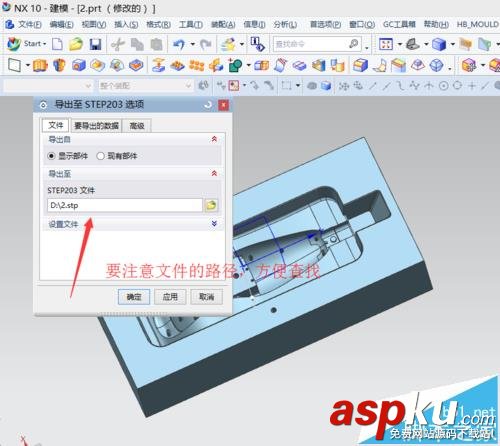

3、選擇完零件后，切換到文件下，此時要選擇路徑，如果記不住路么，等下就找不到零件的所在位置；

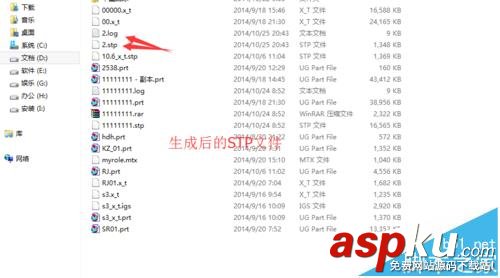

4、文件在導出完成后，打開剛才導出的文件夾，其會有兩個STP文件，一個是實體零件，一個是轉出日志記錄文件，如下圖，到此本經驗講解完成。
