什么是螺旋線？

創建具有指定圈數、螺距、半徑或直徑、旋轉方向及方位的線叫螺旋線。

螺旋線可以做什么？

通過使用螺旋線可以設計出彈簧、天津麻花、蚊香、漏斗等形狀的三維零件。單獨使用螺旋線繪制出來的圖形只是線，還需要配合使用管道、渲染等工具才能把零件設計得惟妙惟肖。

寫螺旋線設計解密經驗前，有網友向我求教一一個關于使用螺旋線設計的圖形零件，我就總結了在10多年的設計生涯中，所見、所設計的螺旋線零件的畫法、技巧，希望能對大伙有幫助。下圖用螺旋線所設計的零件名稱依次為：天津麻花型、纏繞型、漏斗型、蚊香型、檀香型、彈簧型等六種；如你在繪制此類零件時，如有不明白或設計不出來的情況，歡迎與我交流！

一、彈簧型螺旋線設計技巧

1、啟動軟件，并新建一個模型零件；（注意：我的軟件版本是10.0,其可以用中文來命名，10.0以下的版本，只能使用英文、數字或英文數字組合來為零件命名）

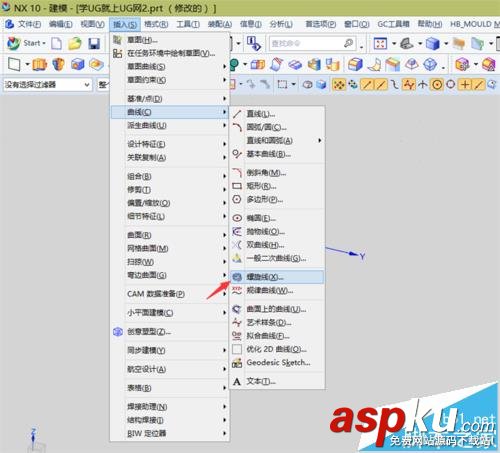

2、進入到模型設計后，在插入－曲線中，找到我們所要使用的螺旋線命令；

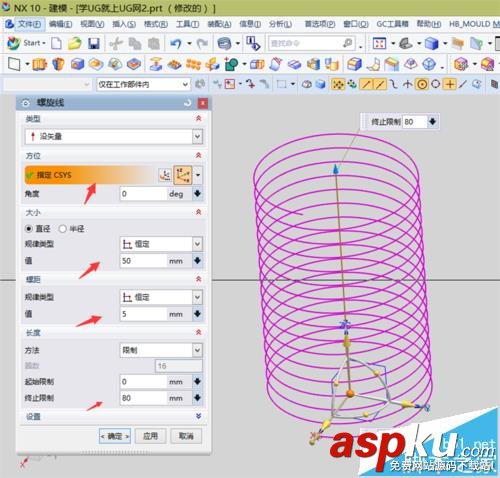

3、按下圖中的參數輸入后，可以得到右側的螺旋線；當然你可以改變這些參數，只需要注意：

1）類型需要選擇按失量；

2）方位按默認的基準坐標系；

3）直徑規律類型中輸入恒定（可改），值為螺旋的直徑（可改）

4）螺紋規律類型恒定（可改），螺距代表的是圈與圈之間的距離（可改）

5）方法中選限制（可改），起始代表開始位置、終止代表結束位置，也就是你要繪制的螺旋線的整體高度（可改）

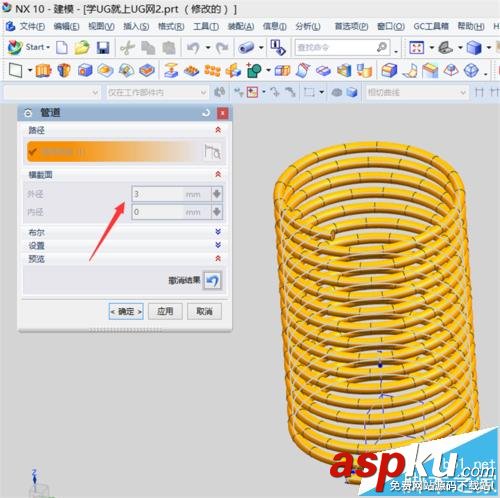

4、螺紋線繪制出來后，要配合使用管道命令，才能創建出一個三維立體零件來；使用管道命令時，路徑選擇剛繪制的螺旋線，橫截面的外側為3mm（可改）;

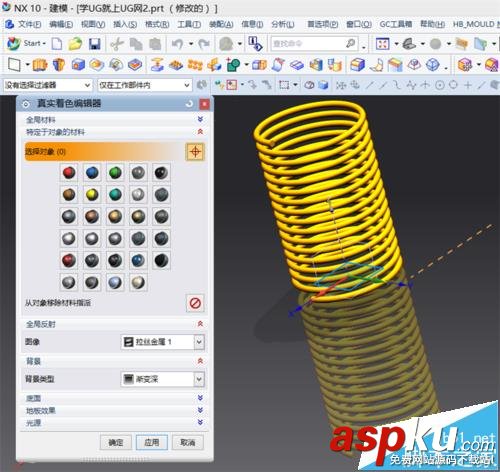

5、設計出來的三維零件，如果不渲染，其外觀也不漂亮，可以通過視圖下的真實著色編輯器來渲染，這樣零件就具有一定的動態美感。

二、檀香型、漏斗型螺旋線設計技巧

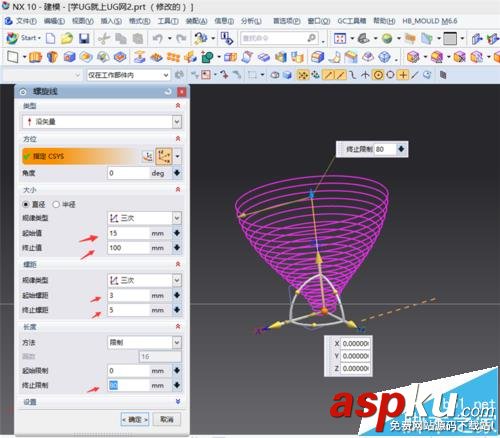

1、重復步驟彈簧螺旋線1-3步，按下圖中的數據來設置螺旋線；（注意規律類型已經切換到了[三次]下）。

2、通過使用管道、渲染組合命令，下圖為得到的真實圖形；

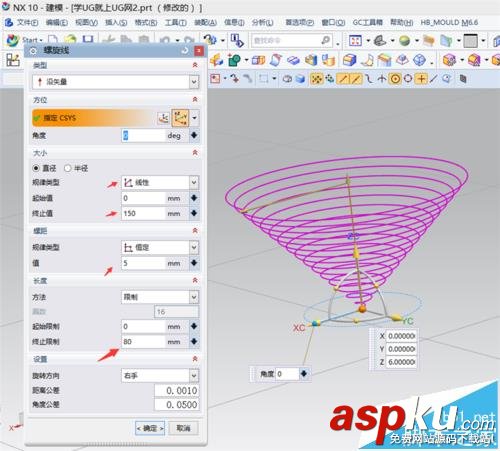

3、漏斗型螺旋線與檀香型螺旋的設計大同小異，主要是其數據在設計中不一樣，下圖為設計漏斗型螺旋線的數據，請仔細對照，一個數值不對，整個圖形就變了。

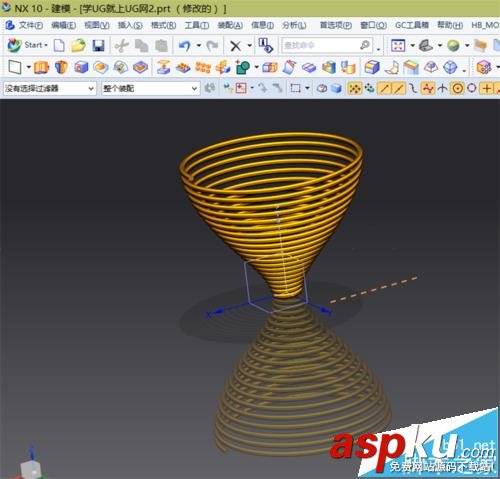

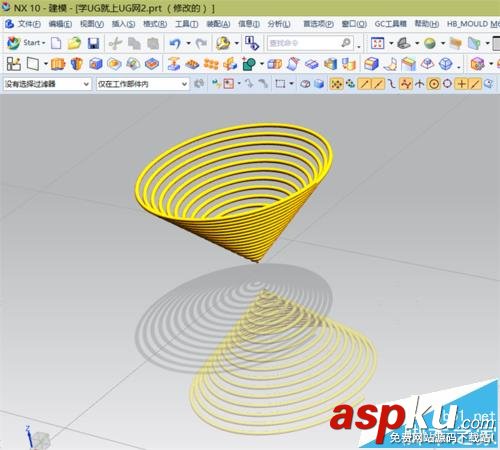

4、設計的漏斗型螺旋線零件如下圖，如不滿意，還可以返回步驟3中編輯螺旋線來改變其最終的形狀。

三、蚊香型螺旋線設計

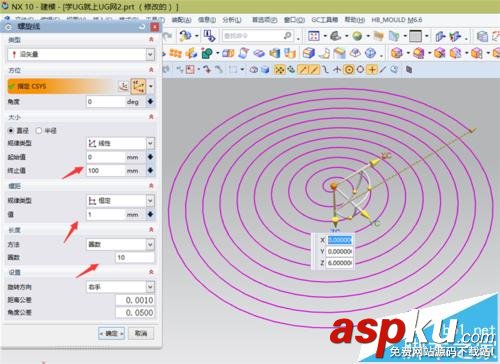

1、蚊香型螺旋線的參數設置如下圖，其重要參數依次為：線性、恒定、圈數；（很多的設計新人往往會在這一步驟中出現錯誤）

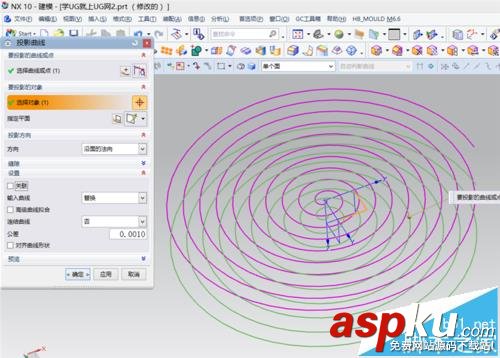

2、上一步繪制的螺旋線不是平的，需要增加使用[投影曲線命令]，在進入到[投影曲線]命令后，選中螺旋線，然后選擇要投影的平面，特別要注意[投影方向]，本步驟的繪圖參數都在下圖中；

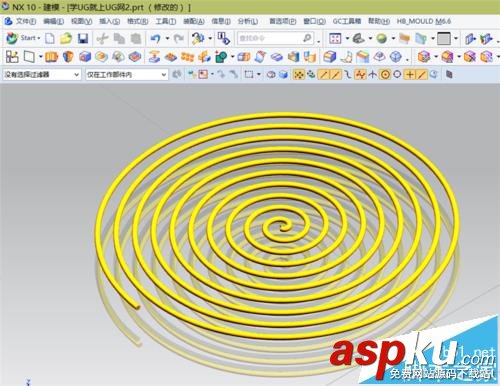

3、使用管道、渲染工具，最終我們得到的蚊香型螺旋線如下；

四、纏繞型螺旋線設計技巧

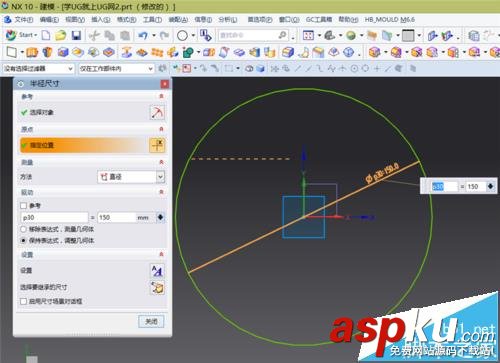

1、纏繞型螺旋線不能直接設計出來，需要在沒有畫螺旋線之前，先繪制出一個曲線的形狀，依便做纏繞；（如我下圖選進入到草圖中，繪制一個圓）

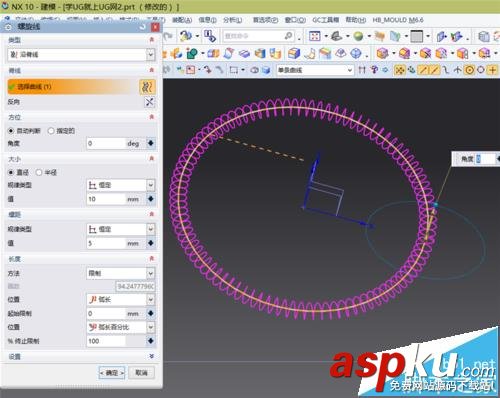

2、進入到螺旋線命令下，其類型要使用沿脊線（沿一條軌跡線之意，也就是步驟1繪制的圓），注意我下圖中，紅色箭頭標示的部分為重要的參數；

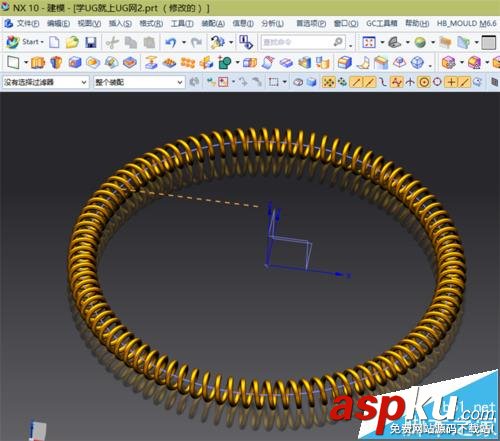

3、配合使用管道、渲染，我們設計出了一個金燦燦的三維零件圖形。

五、天津麻花型螺旋線設計技巧

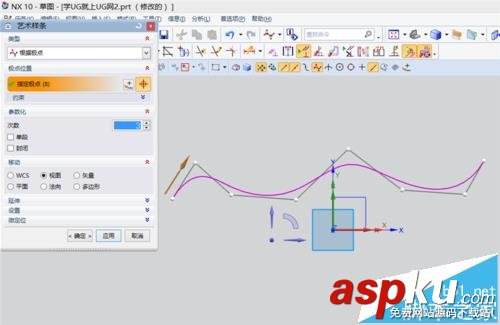

1、天津麻花相信大家都見過，甚至吃過，用螺旋線可以設計出天津麻花型的三維零件；先進入到草圖下，使用樣條曲線繪制出一條線；（注意：這條線決定你所繪制的螺旋線的形狀）

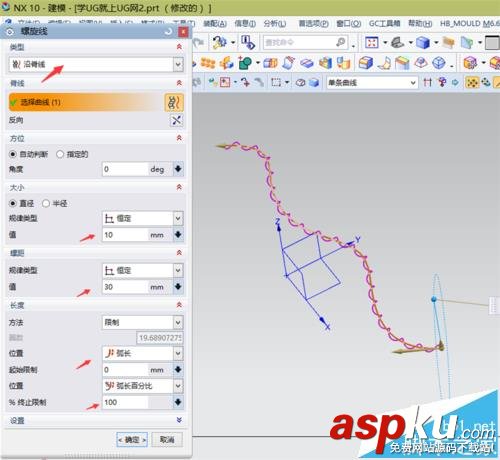

2、本螺旋線的類型也要使用沿脊線，選中了上一步繪制的樣條線后，按圖中的參數來設置；

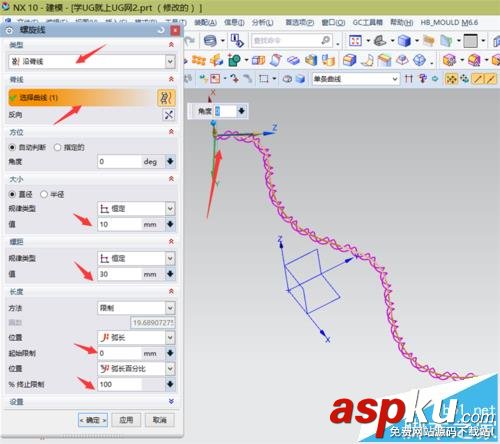

3、平常我們看到的天津麻花都是交叉纏繞的，所以我們在繪制螺旋線時，也需要設計兩根；（注意，此兩根螺旋線在選擇脊線時，要分別以樣條線的一端為方向，切記！切記！）

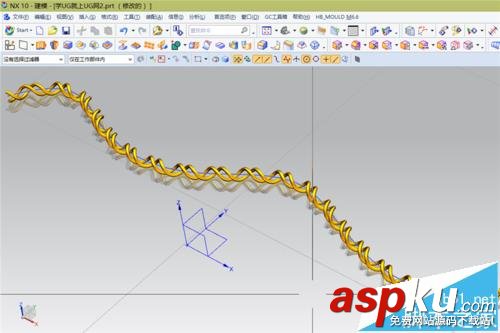

4、天津麻花型螺旋線到此設計完成，渲染后還不錯吧！在這六個零件的螺旋線設計中，你需要通過練習才能掌握，設計是一門技術，需要我們不斷地去鉆研才能掌握其精髓！
