UG NX軟件中自帶了螺紋的模塊，但只能生成圓柱螺紋，這里介紹如何利用螺旋線來創建平面螺紋。

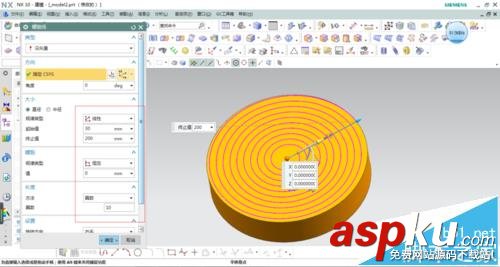

1、首先創建一個圓柱體，用拉伸或者圓柱體命令都可以完成。接著插入曲線/螺旋線，選擇螺距為0，其它參數如圖所示

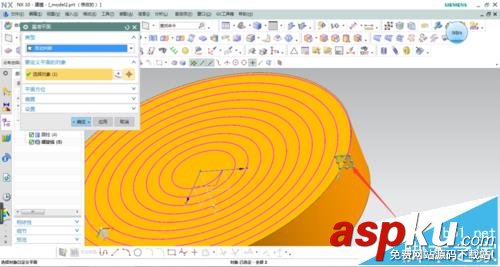

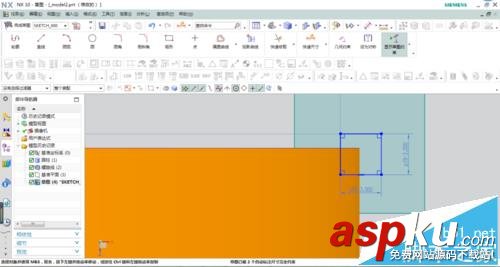

2、在螺旋線端點片創建一個基準面作為草圖基準面，繪制一個如圖所示的矩形。

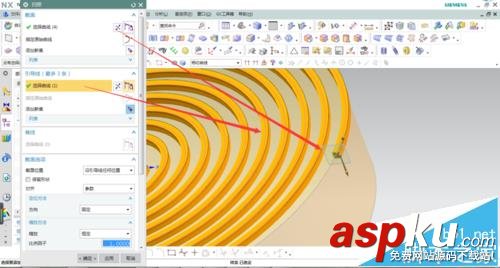

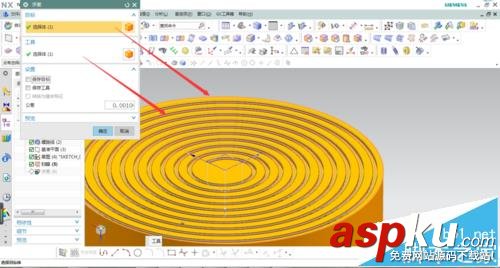

3、點擊掃掠命令，選擇矩形為截面，螺旋線為引導線，生成實體如圖。選擇布爾求差，生成平面矩形螺紋。

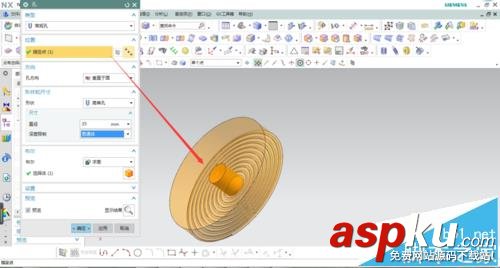

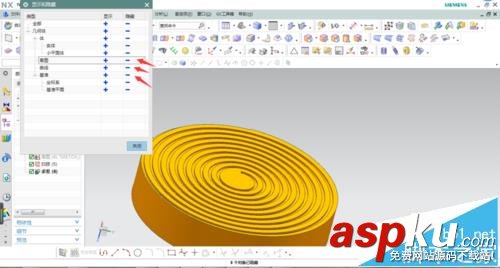

4、選擇孔命令，選取圓中心，生成中間孔特征，隱藏基準、草圖、曲線，結果如圖

注意事項：

注意平面螺旋線的生成，是直徑變化，螺距為0.
