草圖模塊中的“動畫尺寸”命令，可以觀察草圖中某些尺寸在一定范圍內變化時草圖隨之的變化情況。當這種變化施加在一個角度尺寸上的時候，并且變化范圍是0~360度時，那么這種變化就可以等效為一個轉速恒定的旋轉驅動。本例以曲柄連桿機構為例。

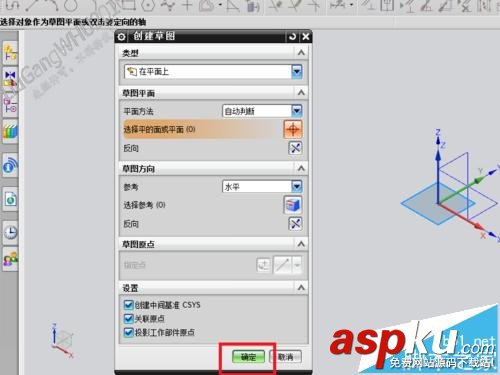

1、菜單欄插入 - 在任務環境中繪制草圖 - 彈出創建草圖對話框，點擊確定，完成草圖的創建。

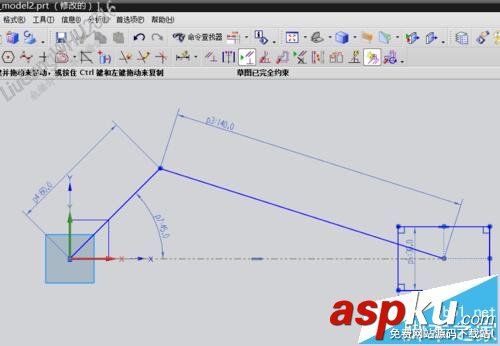

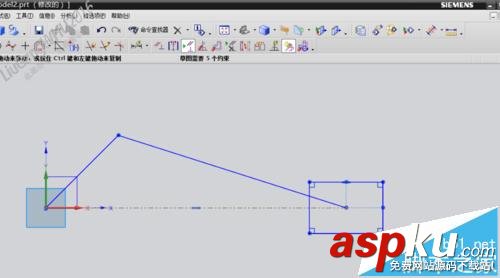

2、在草圖中繪制大致的曲柄連桿示意草圖，并添加幾何、尺寸約束。

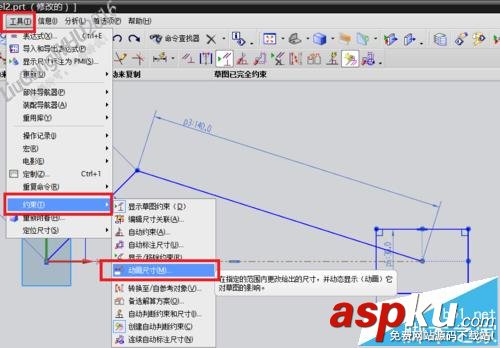

3、點擊工具 - 約束 - 動畫尺寸，彈出動畫尺寸對話框。

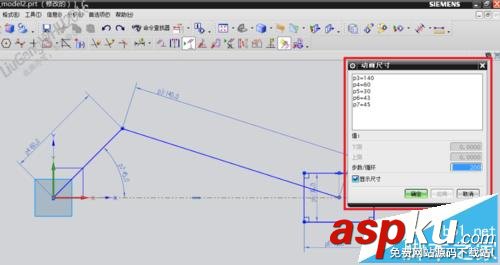

4、選擇變化的尺寸，此例選擇角度值。上下限分別設置為0、360，步數設置為100，勾選顯示尺寸，點擊應用。

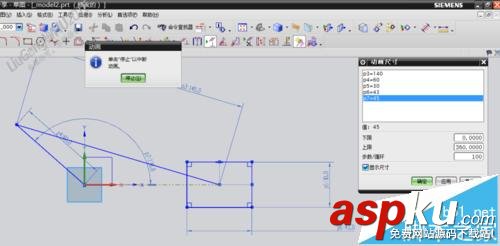

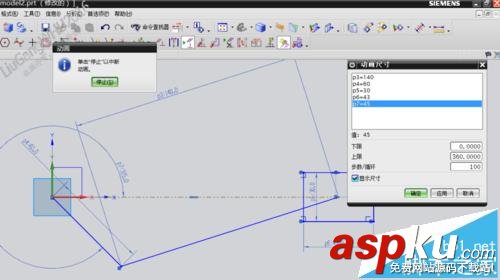

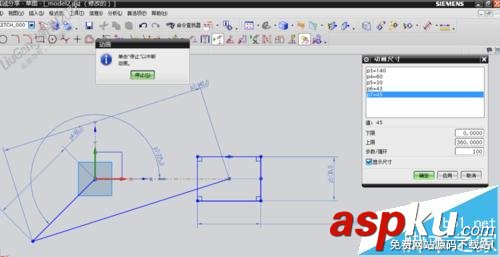

5、動態顯示效果。本例截取兩個不同角度時期的圖片。

6、停止。點擊停止按鈕，即回到草圖初始狀態。
