該經驗為大家分享一篇UG10.0的數控面銑的教程

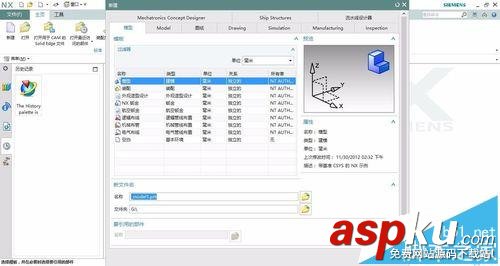

1、首先，雙擊或者右鍵打開UG，該經驗為UG10.0為例，其他版本的UG都可以使用該教程。并新建一個模型文件，名稱為modle1。

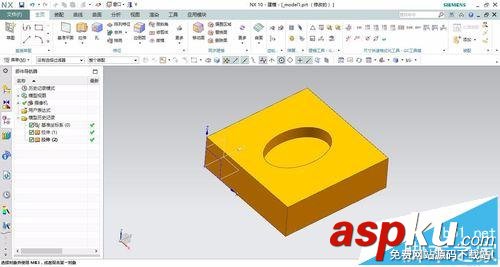

2、然后再建模環境中，繪制如下圖所示的圖形，任意的繪制模型大小，使用兩次的拉伸命令就可完成建模。

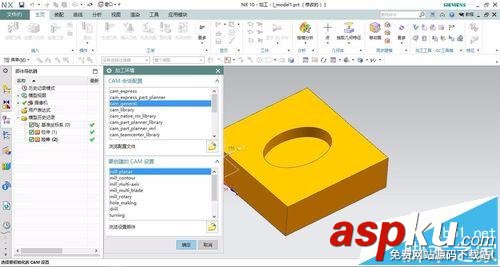

3、然后在文件--打開--加工或者在應用模塊中打開加工，或者通過命令搜索方式搜索命令，在CAM會話配置中的加工環境中選擇平面銑。

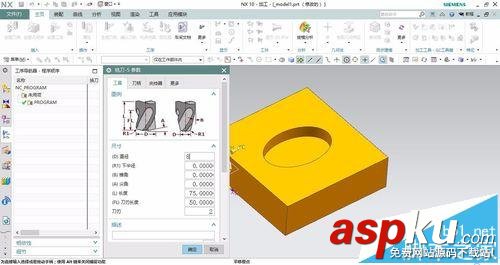

4、在加工環境中，先創建刀具，選擇刀具為面銑刀，然后命名為D08，并選擇銑刀的半徑大小為8，點擊確定，完成刀具的創建。

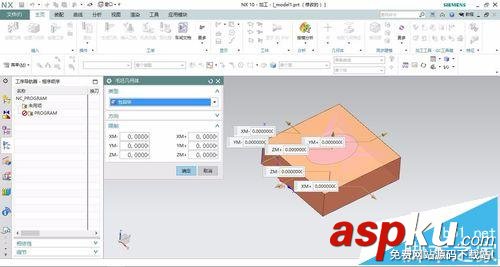

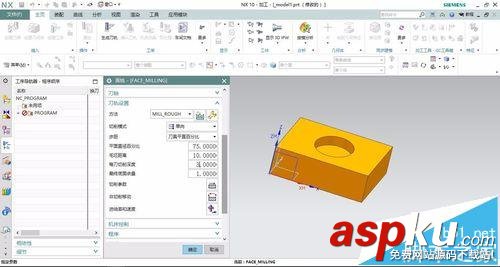

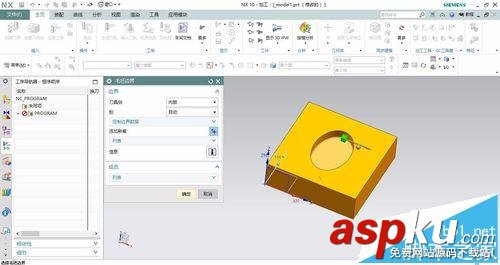

5、創建工序，工序的子類型為面銑削，為粗加工，并選擇幾何體，在面銑會話框中點擊幾何體的圖標。按照如下圖所示的方法。設置相關的參數，即可完成工序的創建。

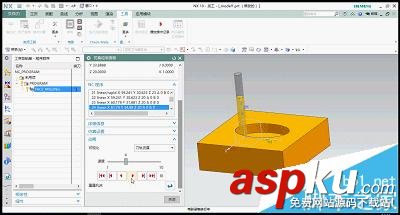

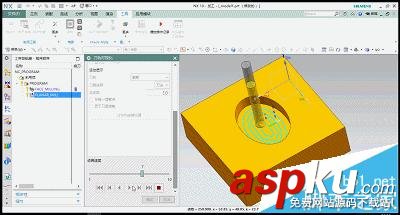

6、最后，我們通過機床仿真來查看我們的加工。如下圖為查看動畫。第二個動畫為平面銑。
